14
11-MENU’ INFORMAZIONI
INFORMAZIONI-STATO STUFA
Questo menù è particolarmente utile quando si vuole verificare la condizione di lavoro (Stato) della stufa.
Dalla schermata OFF, premere il pulsante “E” Menu, scorrere con la freccia tasto “D”, fino alla voce Imformazioni, premere il tasto ok “E”,
scorrere nuovamente con la freccia tasto “D” fino a stato stufa, premere OK con il tasto “E” e si entra nel menù Informazioni-Stato stufa.
Le voci disponibili all’interno di INFORMAZIONI-STATO STUFA sono visibili scorrendo con le frecce “C” e “D” e sono:
stato
temp.acqua set
sonda aux set
active+ set
vent.fumi set
coclea set
temp.fumi req
vent.aria pomp
rele aux cand.
modbus com ind.
• I principali stati stufa leggibili sul display sono:
STATO 1-9 varie fasi di accensione
STATO 20-40 stato di lavoro (erogazione di potenza)
STATO 60-79 stato allarmi
STATO 80-84 stato spegnimento/raffreddamento/autoeco
STATO 85-93 funzioni ausiliarie
STATO 94-95 stato pulizie
• TEMP.ACQUA: Temperatura acqua rilevata dalla sonda all’interno della stufa e relativo SET impostato
• SONDA AUX: rileva il valore misurato dalla sonda aux (esterna/bollitore/puffer)
• ACTIVE+.: Valore letto dal sistema Active Plus e relativo SET
• VENT. FUMI: Numero di giri ventilazione fumi e relativo SET
• COCLEA: numero giri coclea e relativo SET
• TEMP.FUMI: valore temperatura fumi letto dalla sonda all’interno della stufa
• REQ: (Riscaldamento/Sanitario) segnala se c’è richiesta di calore dall’impianto
• VENT ARIA: Livello di funzionamento del ventilatore ambiente
• POMP: segnala se la pompa interna alla stufa è accesa (ON) o spenta (OFF)
• RELE’ AUX: segnala l’attivazione (ON) oppure lo stato OFF del relè Aux
• CAND: Segnala se la candeletta è accesa o spenta
• MODBUS COM: Stato comunicazione interfaccia esterna
• IND: Indirizzo per la comunicazione con modbus

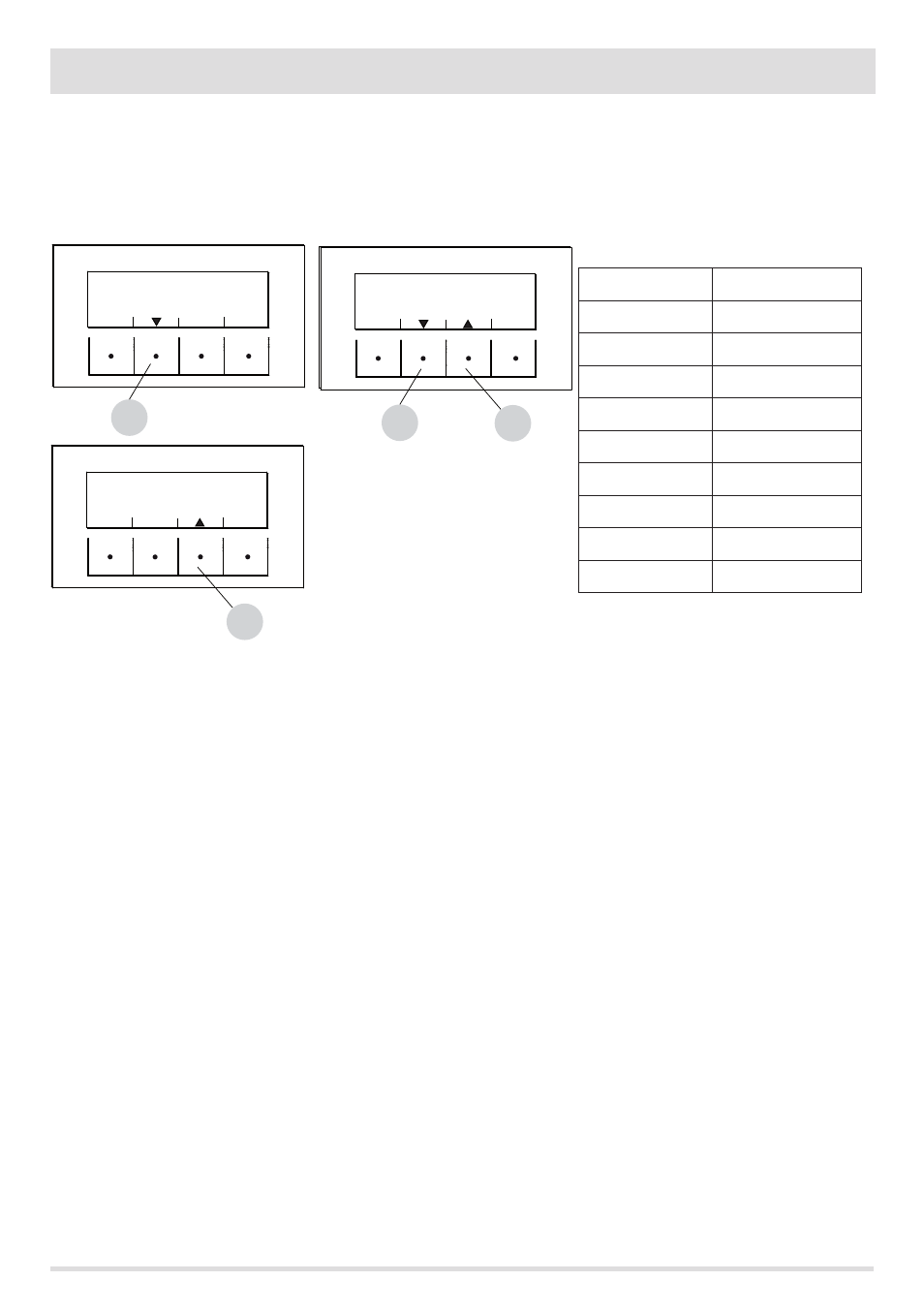

ESCI
INFORMAZIONI-STATO STUFA
STATO = 0-OFF
TEMP.ACQUA = -43°C SET = 70°C
ACTIVE+ = 471 SET = 400
VENT.FUMI = 0 SET = 0
D
C
ESCI
INFORMAZIONI-STATO STUFA
COCLEA = 0 SET = 0
TEMP.FUMI = 30°C REQ = BOLL
VENT ARIA = 0% POMP. = OFF
VAL.3-VIE = NO HY. CAND. =OFF
C
D
ESCI
INFORMAZIONI-STATO STUFA
MODBUS COM. = OFF IND.=4
