P
Q
R
T
SX1
DX1
23
4-INSTALLAZIONE E MONTAGGIO
Servizio Tecnico - Diritti riservati - Riproduzione vietata

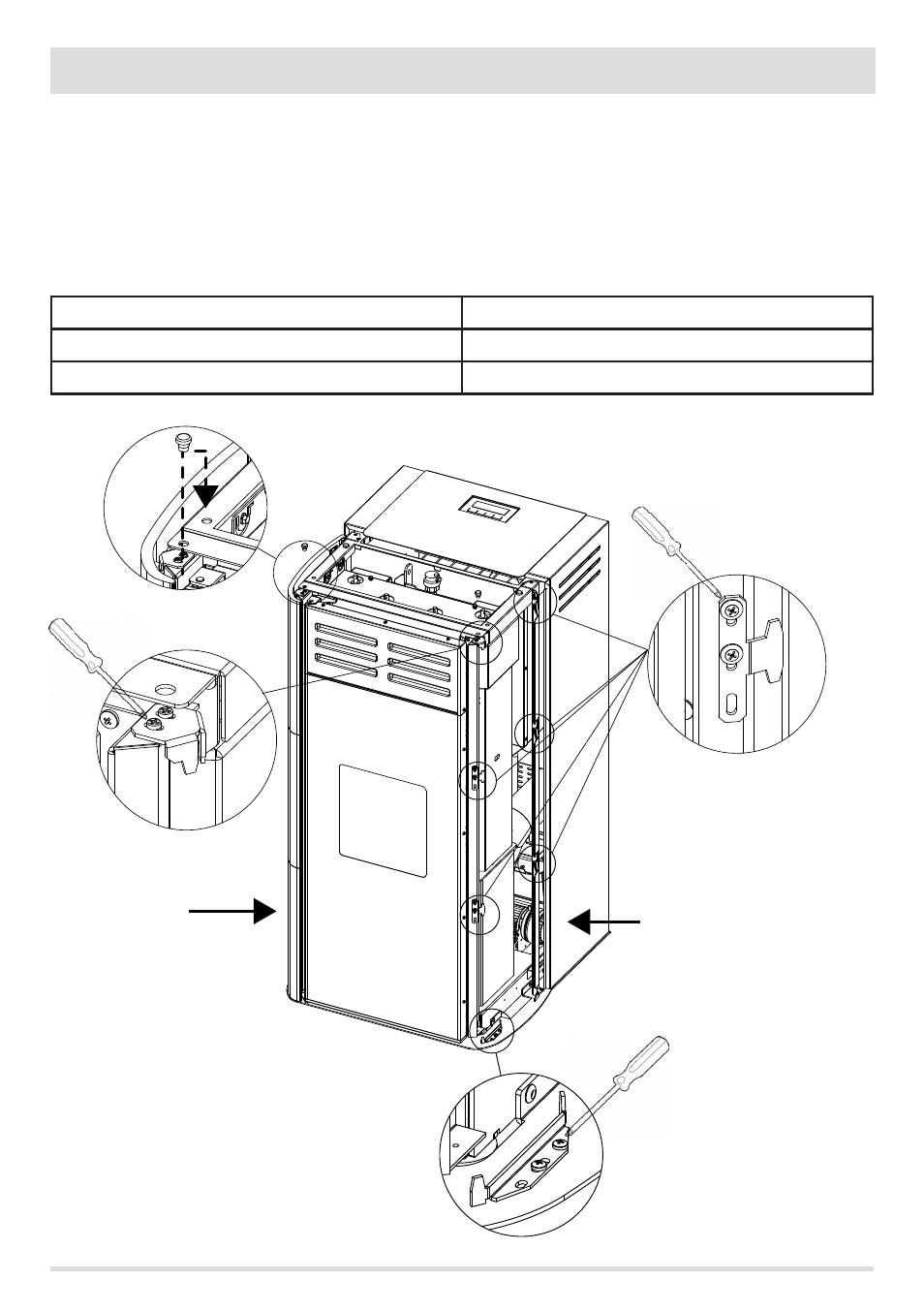

MONTAGGIO PANNELLO LATERALI
Prima di posizionare i pannelli laterali è necessario allentare le viti delle staffe di fissaggio:
• Come prima operazione spostare momentaneamente i due gommini anteriori che servono per appoggiare il top (Dett.P)
• Allentare le due viti nella staffa anteriore in alto (dett.Q)
• Allentare le viti delle staffe come da dettaglio R
• Alla base della stufa allentare le viti della staffa come da dettaglio T.
A questo punto possiamo procedere con l’inserimento dei pannelli laterali in ceramica. Per facilitare le operazioni di montaggio nella parte
interna delle ceramiche è stata scritta una sigla che corrisponde a:
SX1 - CERAMICA SINISTRA INFERIORE DX1 - CERAMICA DESTRA INFERIORE
SX2 - CERAMICA SINISTRA INTERMEDIA DX2 - CERAMICA DESTRA INTERMEDIA
SX3 - CERAMICA SINISTRA SUPERIORE DX3 - CERAMICA DESTRA SUPERIORE
