14 - MENU’ IMPOSTAZIONI
Servizio Tecnico - Diritti riservati - Riproduzione vietata
• Sonda esterna
Consente di lavorare con regolazione climatica della temperatura dell’impianto. In caso di installazione di una sonda esterna ai morsetti 1
e 2 (NTC 10KOhm a 25°C b=3435) la temperatura dell’acqua è calcolata automaticamente dall’elettronica in funzione della temperatura

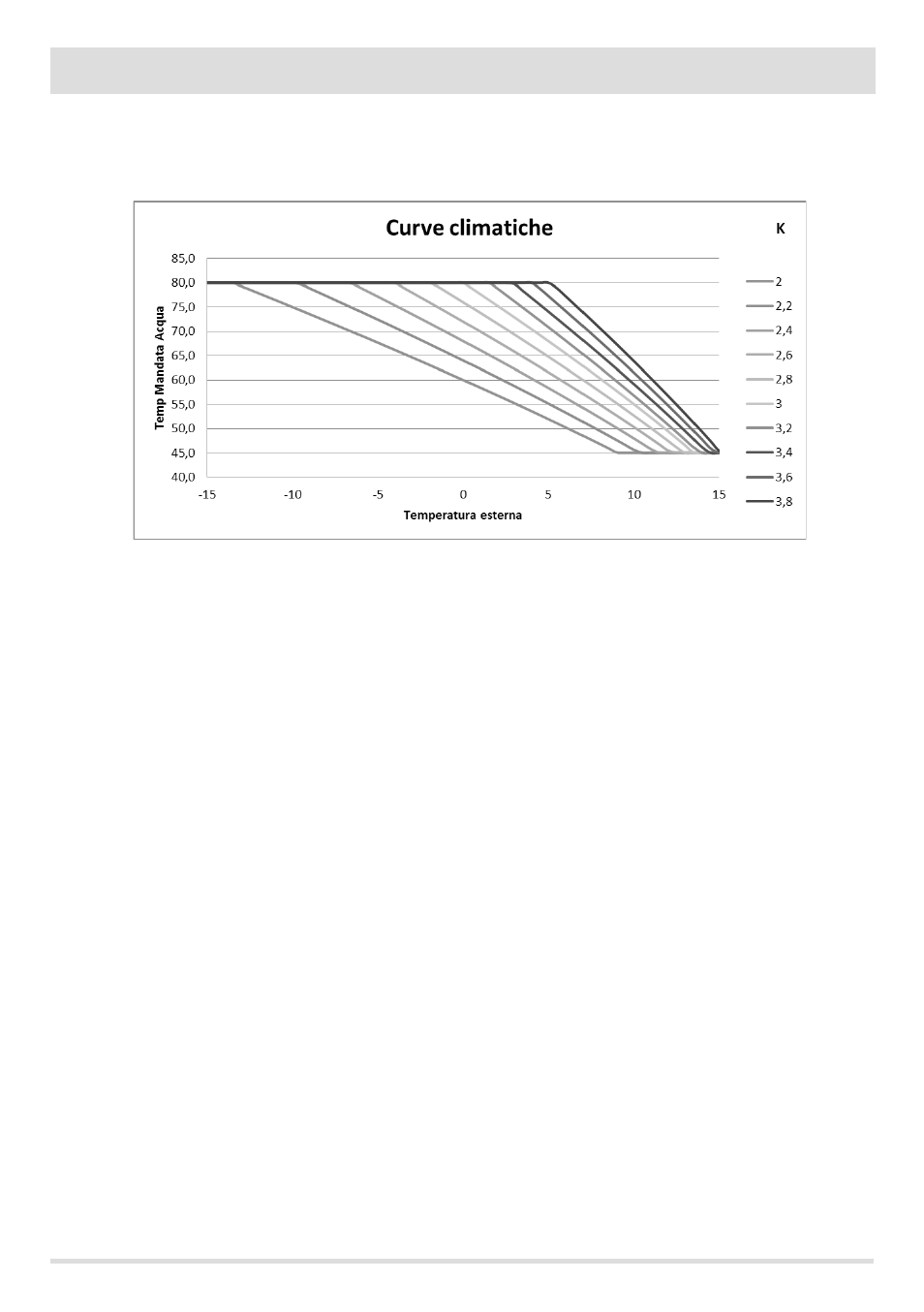

esterna secondo le curve sottoriportate:
La sonda esterna deve essere installata in una parete esterna esposta a nord o nord-ovest. In caso di necessità è possibile correggere il
valore letto dalla sonda di + 5 -5°C.
• Sonda bollitore
Per attivare questa opzione, collegare una sonda (NTC 10KOhm a 25°C b=3435) nel punto 1 e 2 della morsettiera a 9 poli posteriore.
La richiesta di calore avviene quando la sonda bollitore legge una temperatura di 2°C inferiore al set della temperatura accumulo
contrassegnata da un rubinetto nel menù temperature.
In questa configurazione l’uscita aux è configurata come un contatto pulito per comandare la valvola 3 vie (contatti n.7-8-9 della
morsettiera posteriore a 9 poli)
• Termostato bollitore
Per attivare questa opzione, collegare un termostato a contatto Normalmente Aperto (N.O.) nel punto 1 e 2 della morsettiera a 9 poli
posteriore.
La richiesta di calore avviene quando il termostato bollitore chiude il contatto.
Anche in questa configurazione l’uscita Aux è configurata come un contatto pulito per comandare la valvola a 3 vie (contatti n.7-8-9 della
morsettiera posteriore a 9 poli).
• Sonda puffer
Per attivare questa opzione, collegare una sonda (NTC 10KOhm a 25°C b=3435) nel punto 1 e 2 della morsettiera a 9 poli posteriore.
La richiesta di calore avviene quando la sonda bollitore legge una temperatura di 2°C inferiore al set della temperatura accumulo
contrassegnata da un termosifone nel menù temperature.
Nell’installazione con puffer il funzionamento della stufa è determinato solo ed esclusivamente dalla sonda puffer e non dalla sonda
ambiente. La sonda ambiente a bordo stufa ha la sola funzione di comandare una pompa dell’impianto di riscaldamento comandata dal
contatto pulito N.O: (max 5 ampere, non adatto a pompe brushless con corrente di spunto superiore) sui morsetti 8-9.
Esempi di funzionamento con Hydro Air On o Auto:
• se il puffer è soddisfatto ma la sonda ambiente no, con eco stop attivo la stufa si spegne (continuando ad erogare calore attraverso il
ventilatore ambiente fino allo spegnimento)
• se il puffer è soddisfatto ma la sonda ambiente no, con eco stop disattivato la stufa rimane accesa alla minima potenza. In questo caso
l’acqua calda del puffer viene sfruttata attraverso la pompa per scaldare il radiatore frontale
• se il puffer chiama calore e la sonda ambiente no il ventilatore si comporta in base alla impostazioni di “Hydro Air” e “Ventilatore”.
