MCZ Duo HYDRO AIR Manuale d'uso
Pagina 46
16
12
9
19
18
22
25
24
23
6
7
5
21
20
17
11
8
4
3
2
1
10
13 14 15
21 bis
46

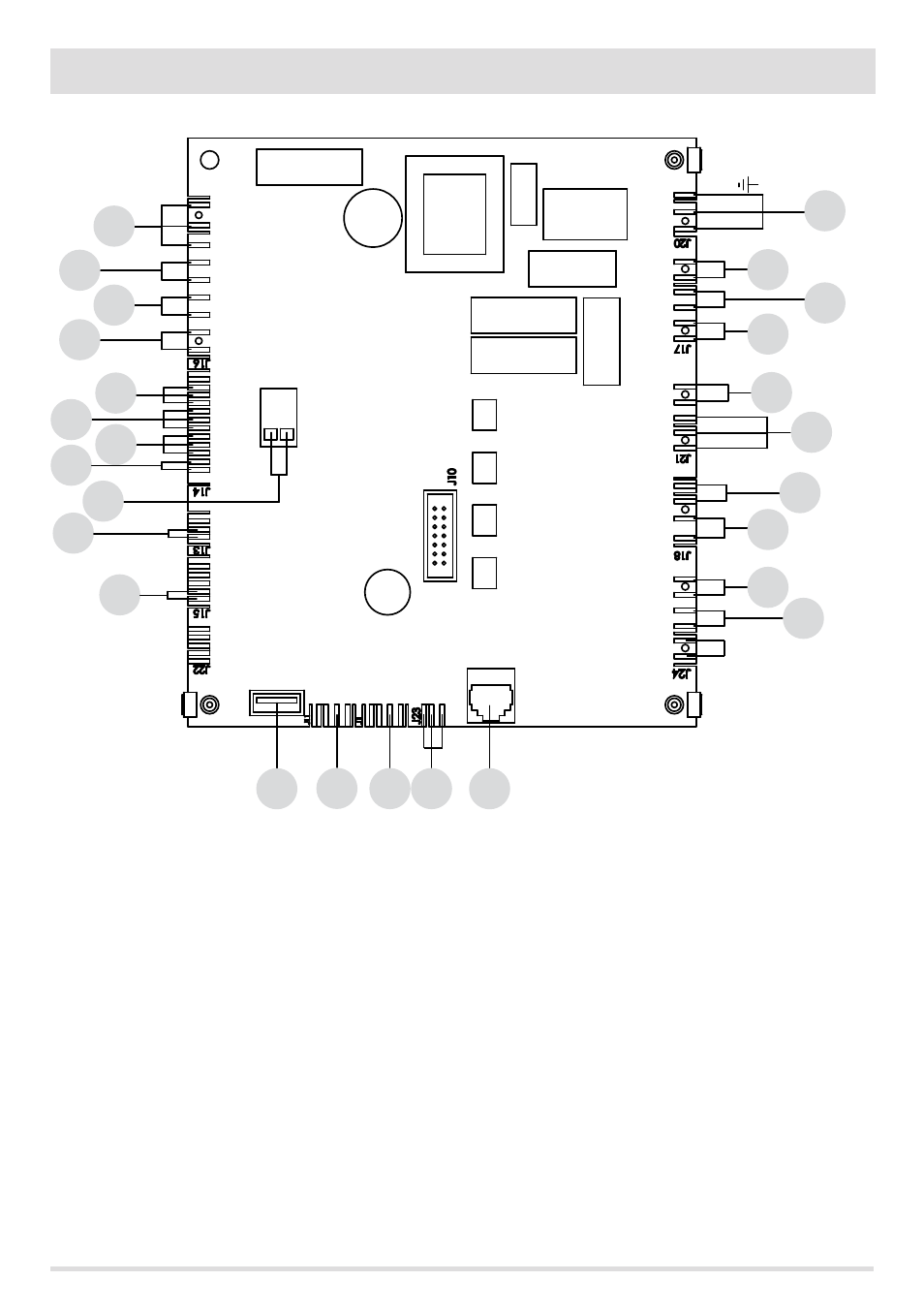

18-SCHEDA ELETTRONICA
LEGENDA CABLAGGI SCHEDA MADRE
1.
RELE’ AUX (C-NO-NC)
2.
CONTATTO DOMOTICO
3.
SONDA AMBIENTE
4.
INGRESSO AUX
5.
ENCODER VENTILATORI FUMI
6.
ENCODER MOTORIDUTTORE
7.
TRASDUTTORE DI PRESSIONE
8.
SONDA ACQUA
9.
SONDA TEMPERATURA FUMI
10. SENSORE LIVELLO PELLET (OPZIONALE)
11. SONDA VENTILATORE ARIA
12. AGGIORNAMENTO SOFTWARE
13. ESPANSIONE
14. COMUNICAZIONE SERIALE
15. CONTROLLO POMPA PWM
16. PANNELLO COMANDI
17. TERMOPROTETTORE ACQUA
18. TERMOPROTETTORE SERBATOIO
19. VENTILATORE ARIA
20. VALVOLA A TRE VIE
21. ALIMENTAZIONE POMPA PWM
21bis. POMPA STANDARD
22. MOTORIDUTTORE
23. VENTILATORE FUMI
24. CANDELETTA
25. INTERRUTTORE
N.B. I cablaggi elettrici dei singoli componenti sono muniti di connettori pre-cablati la cui misura è differente l’una
dall’altra.
