4.11.2.2. Collegamento termostato ambiente esterno
(3) o serbatoio accumulo (3)
E’ possibile collegare la stufa ad un termostato esterno “3” o ad una
centralina domotica “4”.

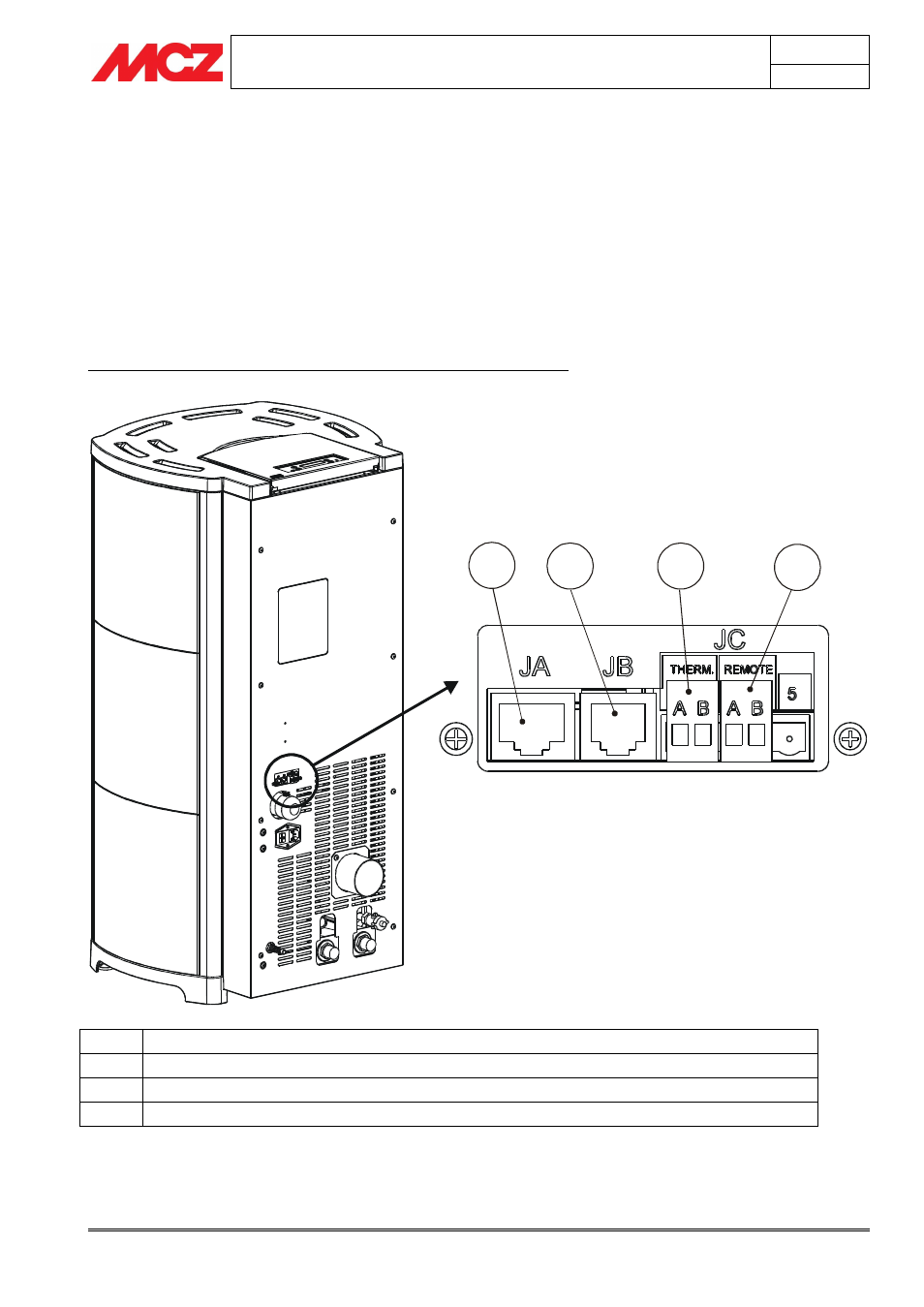

Per il collegamento è necessario inserire i cavi nella scheda posizionata
sul retro della stufa nelle posizioni indicate in tabella.
In caso di gestione di un termostato esterno e di un serbatoio di
accumulo ci si deve collegare al morsetto “3”, mentre in caso di
collegamento ad una centralina domotica al morsetto “4”. Se si desidera
collegare il modem si deve utilizzare il morsetto “2”
Si consiglia l’installazione da parte di un tecnico specializzato.
4 3 2 1
1
COLLEGAMENTO COMPUTER (a carico di un tecnico specializzato)
2 COLLEGAMENTO MODEM
3 COLLEGAMENTO CENTRALINA TERMOSTATO AMBIENTE ESTERNO
4 COLLEGAMENTO CENTRALINA DOMOTICA
