53
16-SCHEMI ELETTRICI
Servizio Tecnico - Diritti riservati - Riproduzione vietata

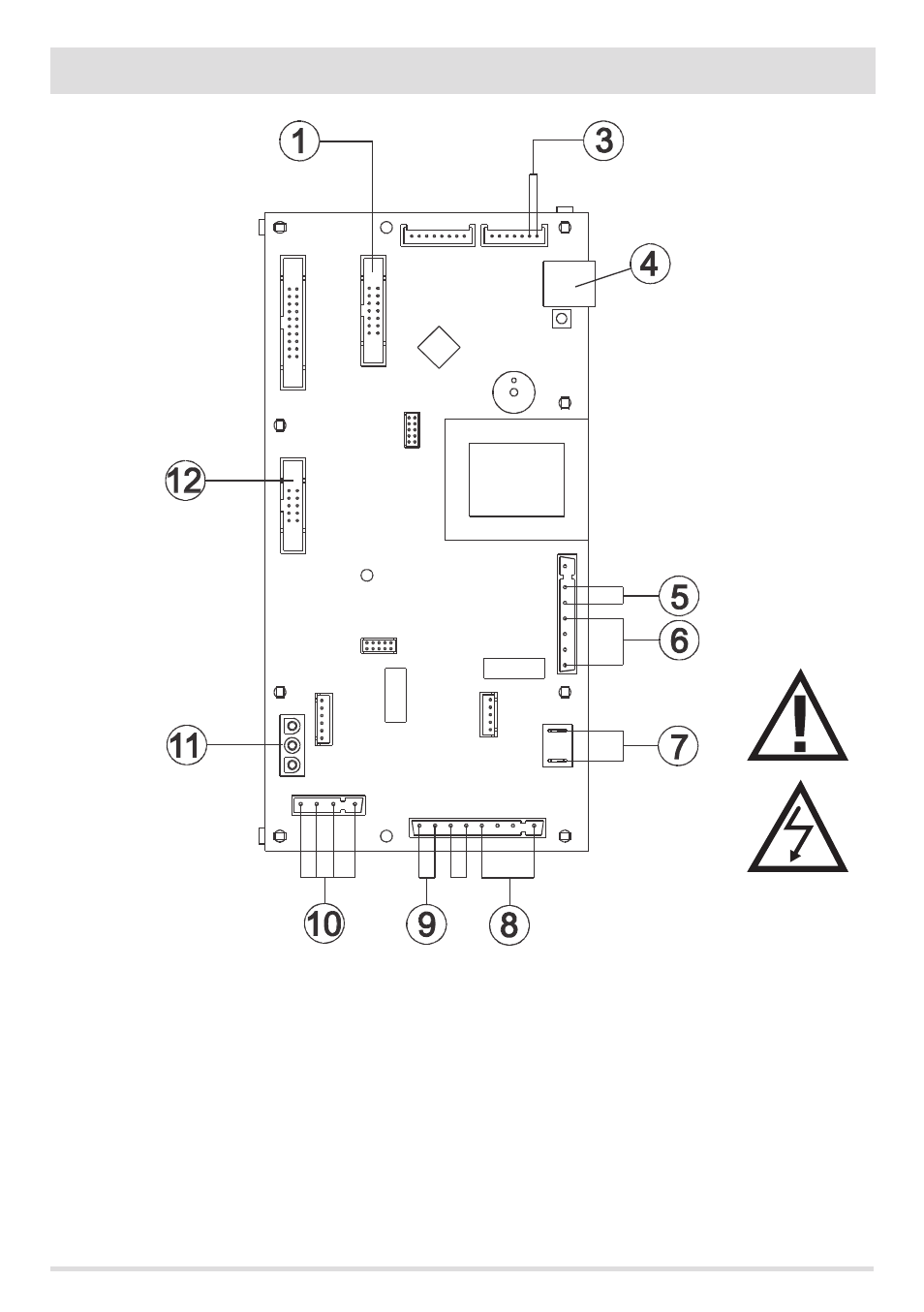

LEGENDA CABLAGGI SCHEDA MADRE
1. PANNELLO EMERGENZA
3. SONDA FUMI
4. CONNESSIONE MODEM
5. INTERRUTTORE
6. CANDELETTA
7. VENTOLA ESPULSIONE FUMI
8. MOTORIDUTTORE
9. TERMOSTATO A CONTATTO
10. VENTILATORE ARIA
11. CONTROLLO GIRO VENTOLA ESPULSIONE FUMI
12. SENSORE PORTA ARIA
N.B. I cablaggi elettrici dei singoli componenti sono muniti di connettori pre-cablati la cui misura è differente l’una
dall’altra.
