Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
11
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
La presa d’aria deve inoltre:
•
essere comunicante direttamente con l’ambiente di installazione
• essere protetta con griglia, rete metallica o idonea protezione
purchè non riduca la sezione minima.
• posizionata in modo da evitare che possa essere ostruita
Non è d’obbligo collegare la presa d’aria
direttamente al prodotto (comunicante diretta con
l’esterno) ma dalla sezione sopra citata devono
essere comunque garantiti circa 50 m³/h di aria .
Vedere norma UNI 10683.
2.5. COLLEGAMENTO DEL TUBO SCARICO FUMI
Nell’ eseguire il foro per il passaggio del tubo scarico fumi è necessario
tener conto della eventuale presenza di materiali infiammabili. Se il foro
deve attraversare una parete in legno o comunque di materiale
termolabile, l’INSTALLATORE DEVE dapprima utilizzare l’apposito
raccordo a parete (Ø 13 cm minimo) e coibentare adeguatamente il
tubo che lo attraversa, utilizzando materiali isolanti adeguati (spess. 1,3
— 5 cm con conducibilità termica min di 0,07 W/m°K).
Lo stesso vale se il tubo deve percorrere tratti verticali o orizzontali
sempre restando in prossimità (min. 20 cm) alla parete termolabile.
In alternativa si consiglia l’impiego di tubo industriale coibentato che
può essere usato anche all’esterno per evitare la condensa.
La camera di combustione lavora in depressione. Il condotto fumario
per lo scarico dei fumi sarà in depressione quando collegato ad
efficiente canna fumaria come prescritto.
IMPORTANTE!
• E’ necessario utilizzare sempre tubi e raccordi con
adeguate guarnizioni che garantiscano
l’ermeticità.
• Tutti i cambi direzione a 90° del canale scarico
fumi devono essere possibilmente approntati con
gli appositi raccordi a “T” con ispezione. (Vedere
accessori per prodotti a pellet).
• E’ tassativamente vietato l’uso di una rete
all’estremità del tubo di scarico, poiché essa
potrebbe causare il cattivo funzionamento
dell’apparecchio.
• PER IL COLLEGAMENTO IN CANNA FUMARIA NON
DEVONO ESSERE USATI PIU’ DI 2-3 mt. DI
TUBAZIONE ORIZZONTALE E NON DEVONO
ESSERE USATE PIU’ DI 3 CURVE A 90°.
• E’ VIETATO SUPERARE I 6 METRI DI LUNGHEZZA
CON IL TUBO Ø 80 mm PER ESEGUIRE IL
RACCORDO
• IL TUBO Ø 80 mm SERVE SOLO PER ESEGUIRE IL
RACCORDO ALLA CANNA FUMARIA E NON PUO’
ESSERE CONSIDERATO “CANNA FUMARIA”. La
canna fumaria ha delle caratteristiche differenti
descritte nei paragrafi successivi

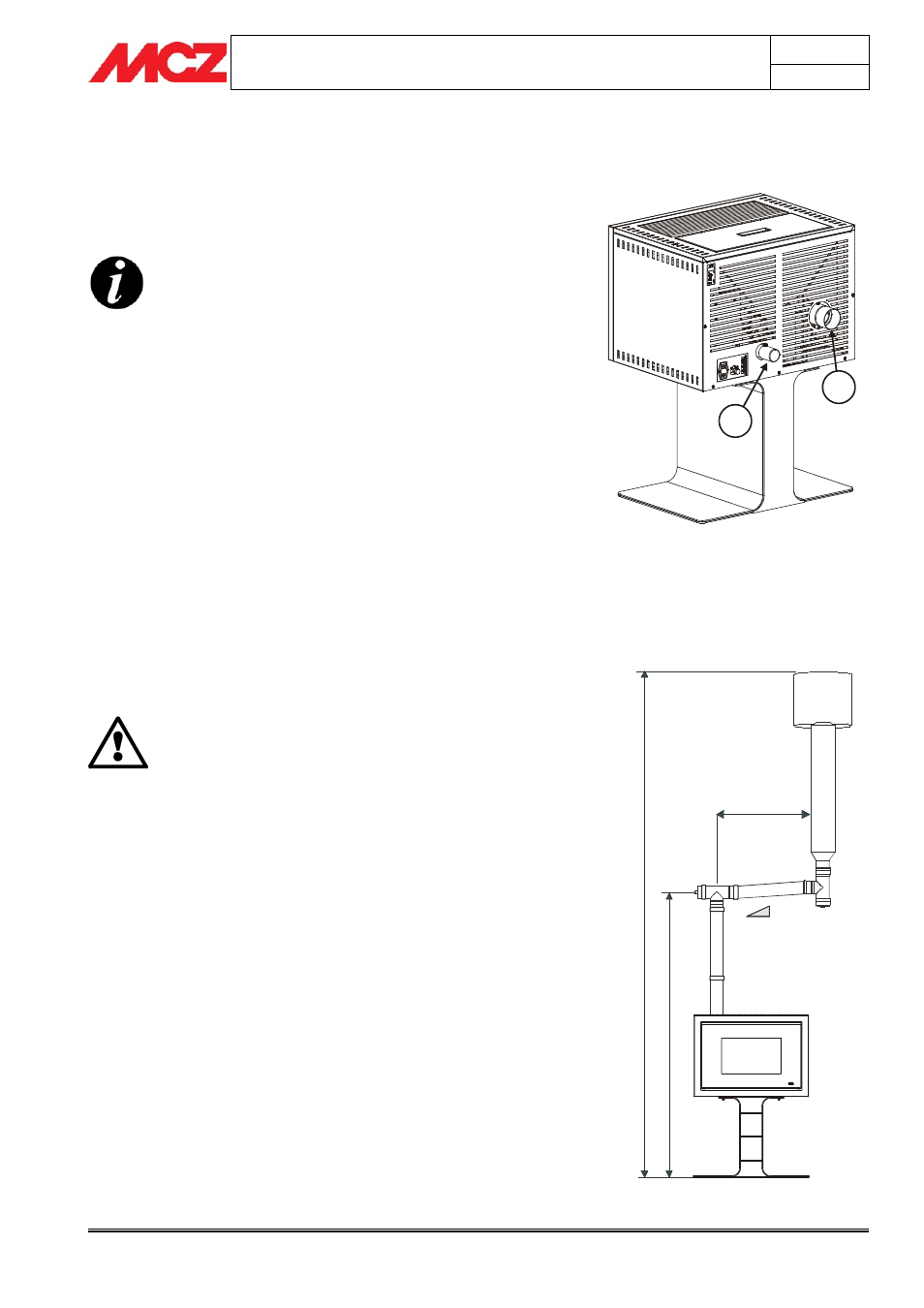

Esempio di installazione Panorama
Visione posteriore di una Panorama
1) Ingresso aria comburente
2) Uscita fumi
1
2
3-5 %
2 - 3 mt. MAX
H
>
4
m
t.
H
>
1,
5
m
t.
