STUFE A PELLET – Modulo Pellet Capitolo 7
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
55
Parti di ricambio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

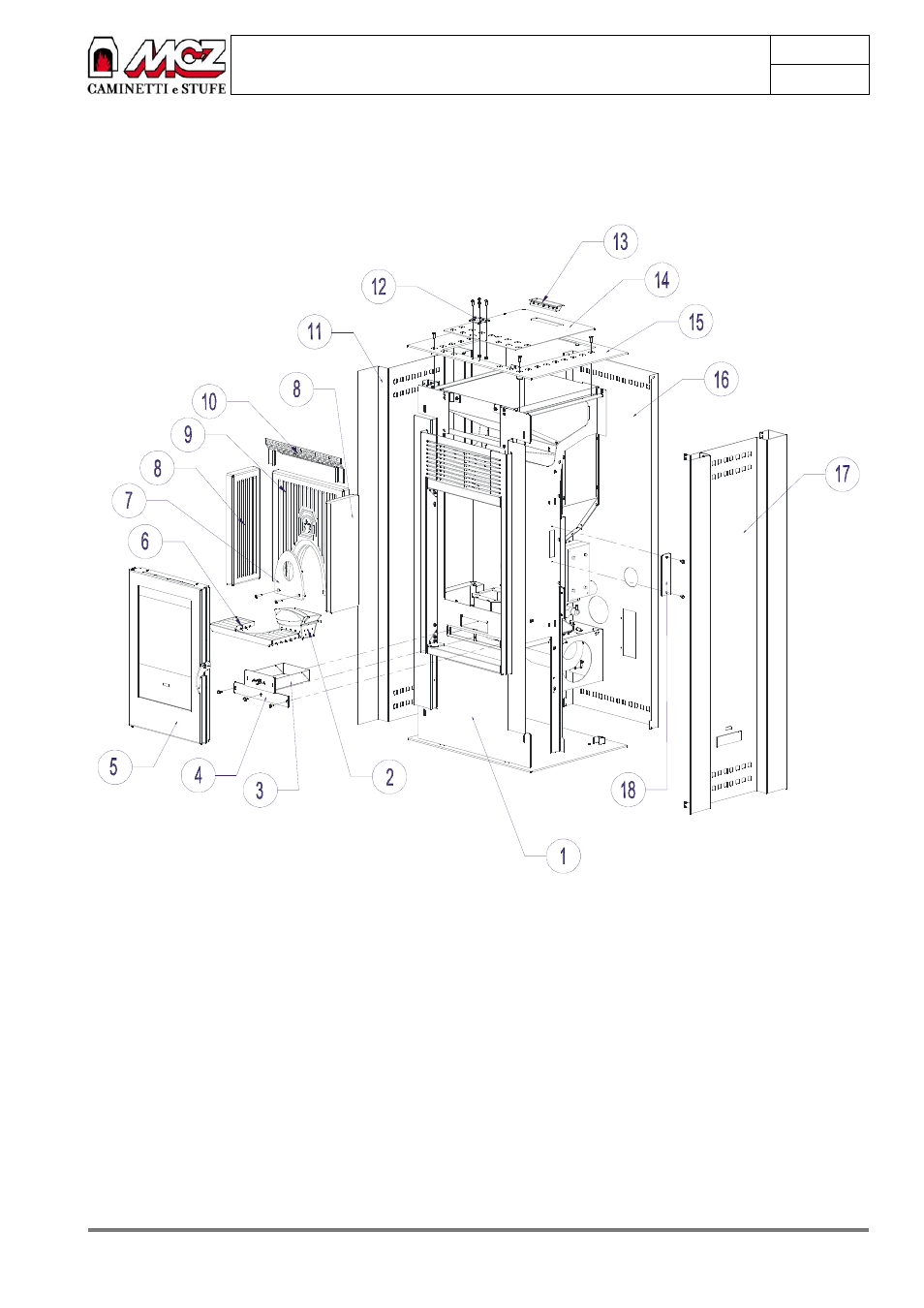

7.2. PARTI DI RICAMBIO – Struttura Modulo Pellet
1. Struttura in acciaio
2. Braciere
3. Cassetto cenere
4. Tappo inferiore scambiatore di calore
5. Porta finita
6. Griglia in acciaio
7. Schiena in ghisa
8. Fianco DX/SX in Alutec
9. Schiena in Alutec
10. Deflettore superiore forato in acciaio
11. Fianco sinistro esterno in acciaio
12. Cerniera coperchio serbatoio pellet
13. Maniglia apertura coperchio serbatoio pellet
14. Coperchio serbatoio pellet
15. Coperchio superiore in acciaio
16. Schiena esterna in acciaio
17. Fianco sinistro esterno in acciaio
18. Tappi laterali scambiatore di calore
