7 5
4
9
8
10
15
12
11
2
3
1
6
+ -
GND
SIGNAL
5V
GND
SIGNAL
5V
GND
SIGNAL
12V
ROSSO BLU
ALTA TENSIONE BASSA TENSIONE
- + GND 12V
6,3 AT
14
13
54

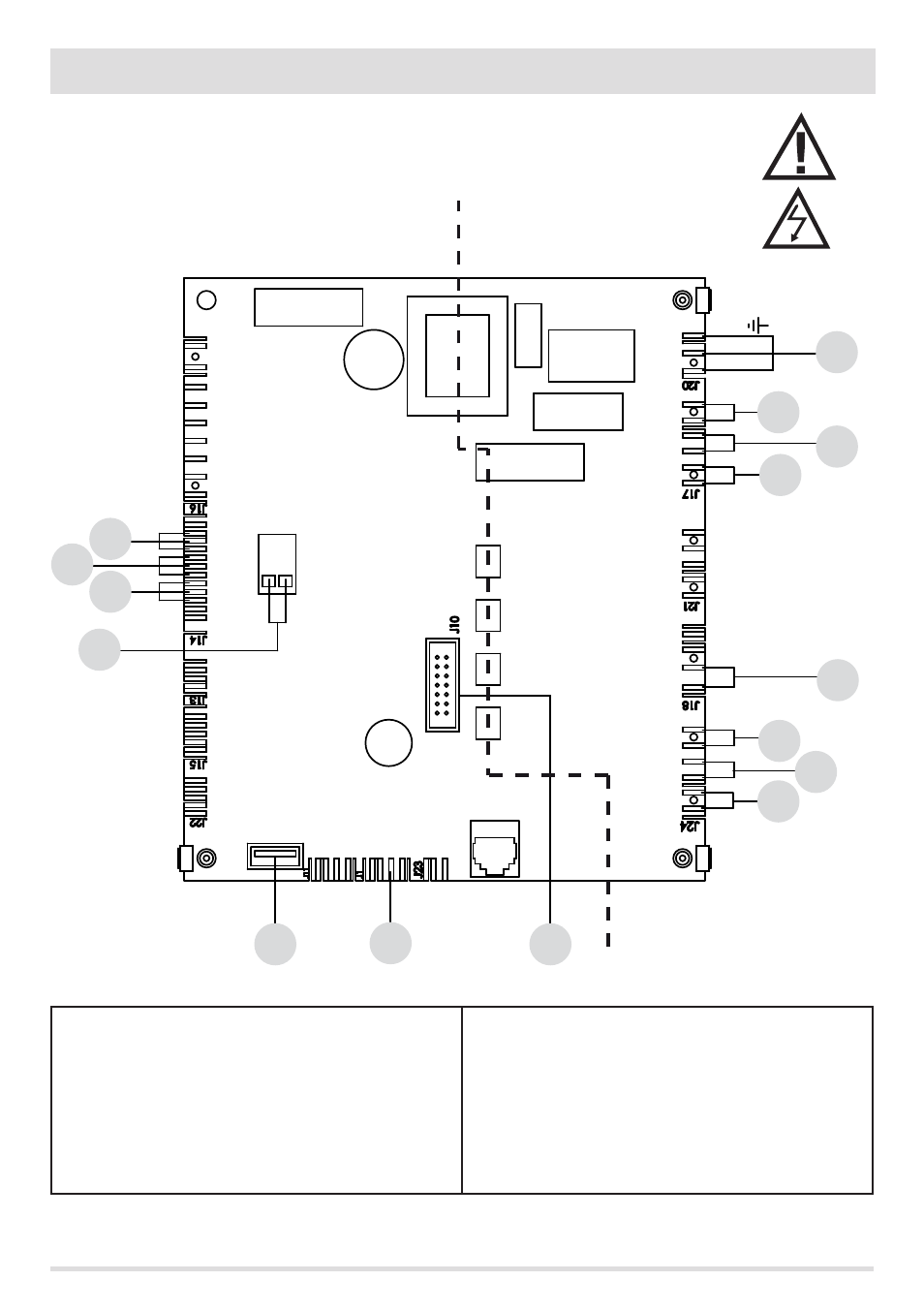

18-SCHEDA ELETTRONICA
LEGENDA CABLAGGI STUFE AIR
1. ENCODER VENTILATORE FUMI
2. ENCODER MOTORIDUTTORE
3. TRASDUTTORE DI PRESSIONE
4. SONDA TEMPERATURA FUMI
5. AGGIORNAMENTO SOFTWARE (USB)
6. COMUNICAZIONE MODBUS PER MODEM, WI-FI, ......
7. PANNELLO DI EMERGENZA
8. INTERRUTTORE PORTA/SERBATOIO PELLET
9. INTERRUTTORE PRESSOSTATO
10. TERMOPROTETTORE SERBATOIO
11. VENTILATORE ARIA 1
12. MOTORIDUTTORE
13. VENTILATORE FUMI
14. CANDELETTA
15. INTERRUTTORE
N.B. I cablaggi elettrici dei singoli componenti sono muniti di connettori pre-cablati la cui misura è differente l’una
dall’altra.
CAVI ELETTRICI IN TENSIONE
SCOLLEGARE IL CAVO DI ALIMENTAZIONE 230V PRIMA DI EFFETTUARE
QUALSIASI OPERAZIONE SULLE SCHEDE ELETTRICHE
