STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 34
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata
3.4.7.
Montaggio fianchi e top sulla stufa Sagar
La stufa Sagar ha due parti che richiedono il montaggio:
o Fianchi in acciaio
o Il top dove devono essere montati i pannelli in:
 Ceramica
 Ollare
Prima di iniziare il montaggio dei fianchi è necessario:
Mettere a bolla la stufa agendo sui piedini di regolazione
e facendo in modo che il frontale e i fianchi una volta
montati rimangano sollevati dal pavimento di 3 mm
Infilare i fianchi come descritto sotto. Il gommino infilato nella
spina B serve ad evitare rumori della struttura. Fare attenzione
che siano infilati fino in fondo

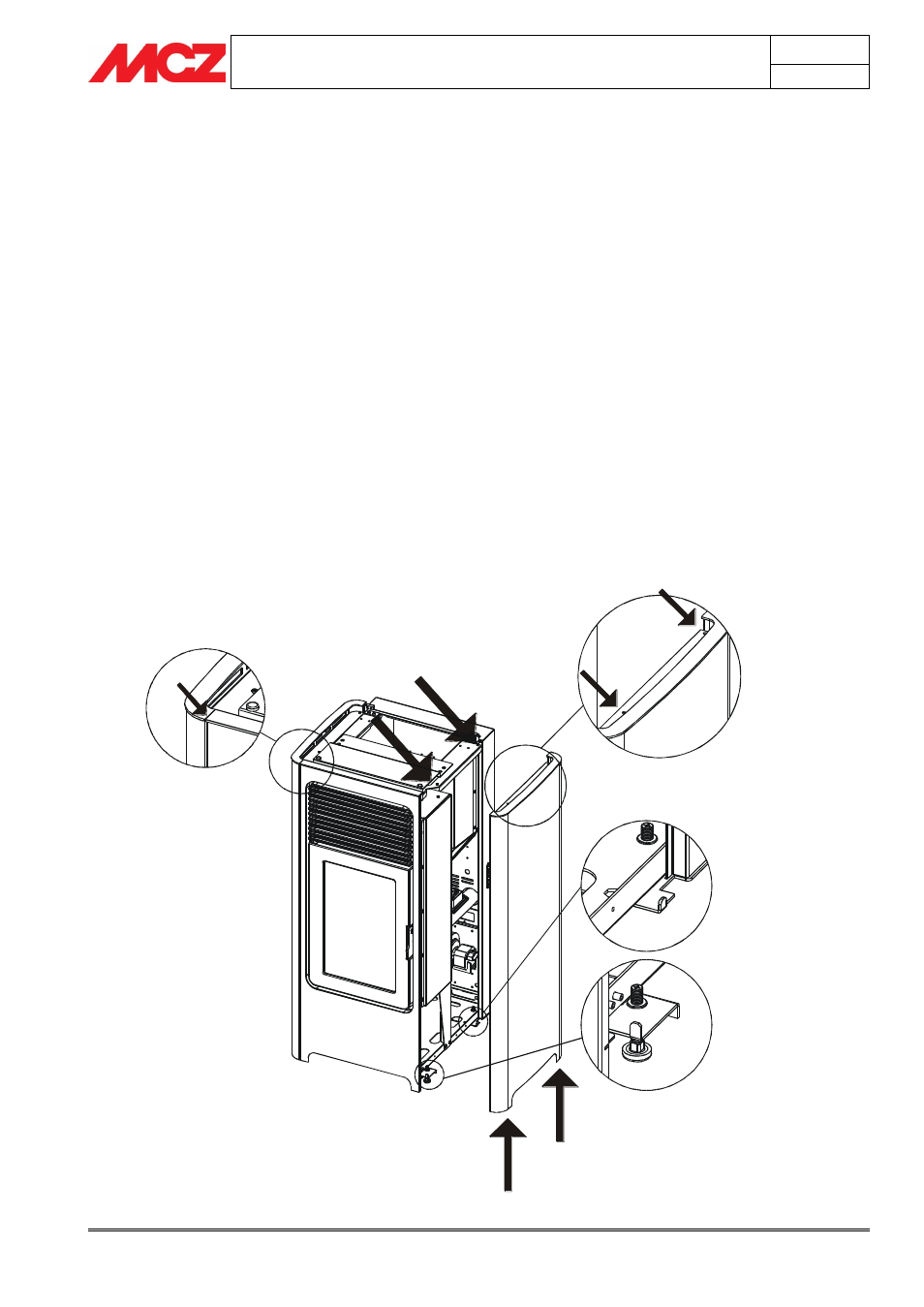

I fianchi in acciaio vanno fissati alla struttura della stufa, infilando
nelle apposite spine A-B presenti sul basamento della stufa i fori E-F
presenti sulla parte inferiore del fianco. Una volta posizionato fissare il
fianco sulla parte superiore della stufa con le due viti nelle posizioni C-
D. L’allineamento dei fianchi in acciaio con la struttura della stufa (K)
viene effettuata tramite la regolazione dei piedini.
A
B
C
D
D
C
E
F
K
