51
12-SCHEMI ELETTRICI
Servizio Tecnico - Diritti riservati - Riproduzione vietata

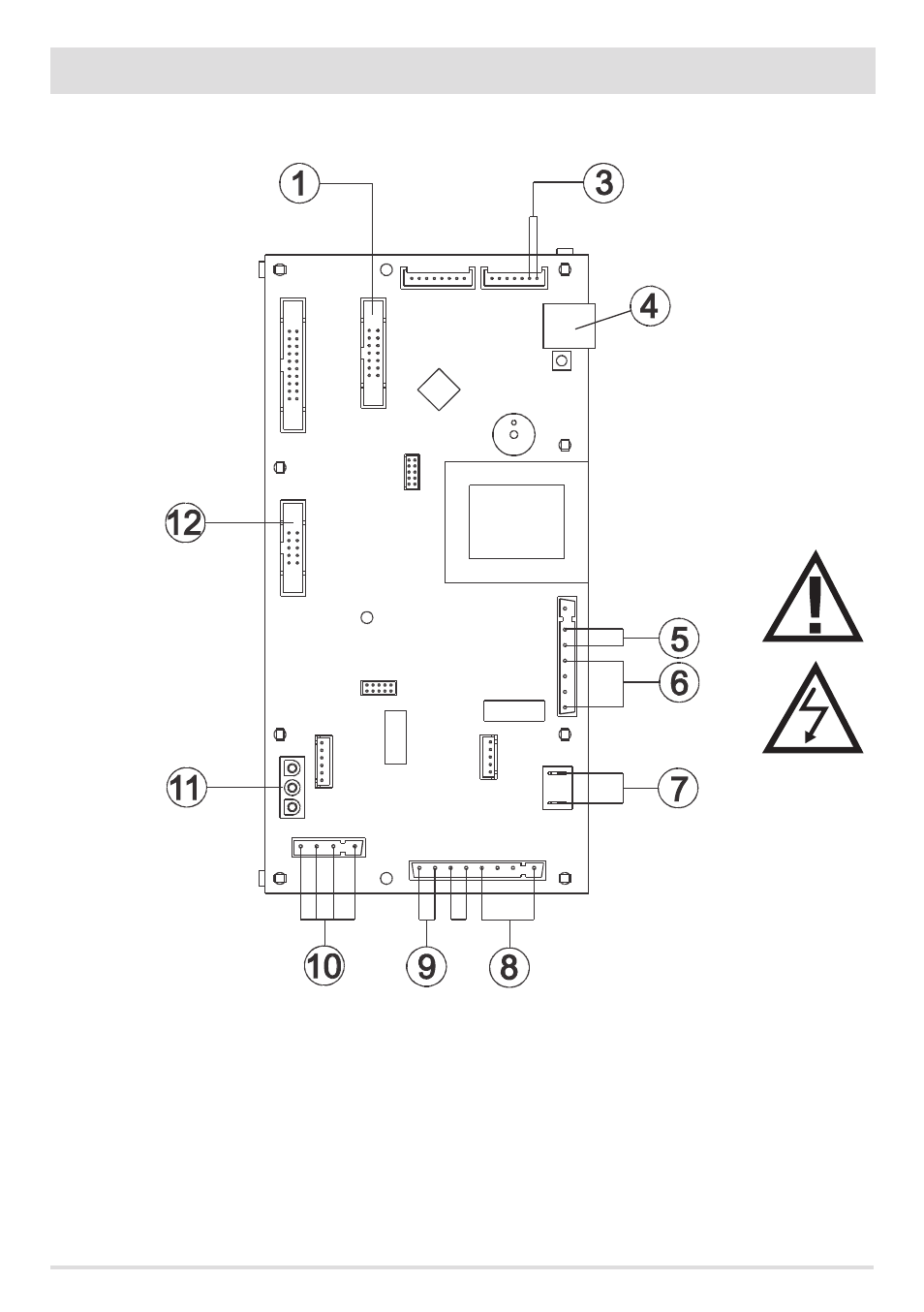

LEGENDA CABLAGGI SCHEDA MADRE
1.
PANNELLO EMERGENZA
3.
SONDA FUMI
4.
CONNESSIONE MODEM
5. INTERRUTTORE
6. CANDELETTA
7.
VENTOLA ESPULSIONE FUMI
8. MOTORIDUTTORE
9.
TERMOSTATO A CONTATTO
10. VENTILATORE ARIA
11. CONTROLLO GIRO VENTOLA ESPULSIONE FUMI
12. SENSORE PORTA ARIA
N.B. I cablaggi elettrici dei singoli componenti sono muniti di connettori pre-cablati la cui misura è differente l’una
dall’altra.
