Montaggio - CRB-631
15
Italiano
dell'autoradio.
4) Verificare i collegamenti elettrici come precedentemente descritto (connettore
ISO o singolo cavo).
5) Collegare gli spinotti ISO A e B al connettore corrispondente dell'autoradio.
6) Premere l'autoradio nel telaio fino a quando non scatta in posizione (Figura 1).
7) Al termine del montaggio, montare la cornice sul lato anteriore dell'autoradio
(Figura 1).
Nota:

Inserire il frontalino solo quando l'autoradio è stata completamente montata.
Infatti, il frontalino potrebbe danneggiarsi qualora l'autoradio venga premuta nel
vano di alloggiamento CON il frontalino montato.
 Le fasi 8 e 9 possono essere effettuate solo se il lato posteriore dell'autoradio è
accessibile all'interno della plancia o della console.
8) Inserire la guida di montaggio (banda forata in metallo) nella barra filettata M5
e fissare con il dado M5 (Figura 2).
9) Fissare l'altra estremità della guida di montaggio con una vite Bt5x16 sulla
carrozzeria del veicolo (Figura 2).

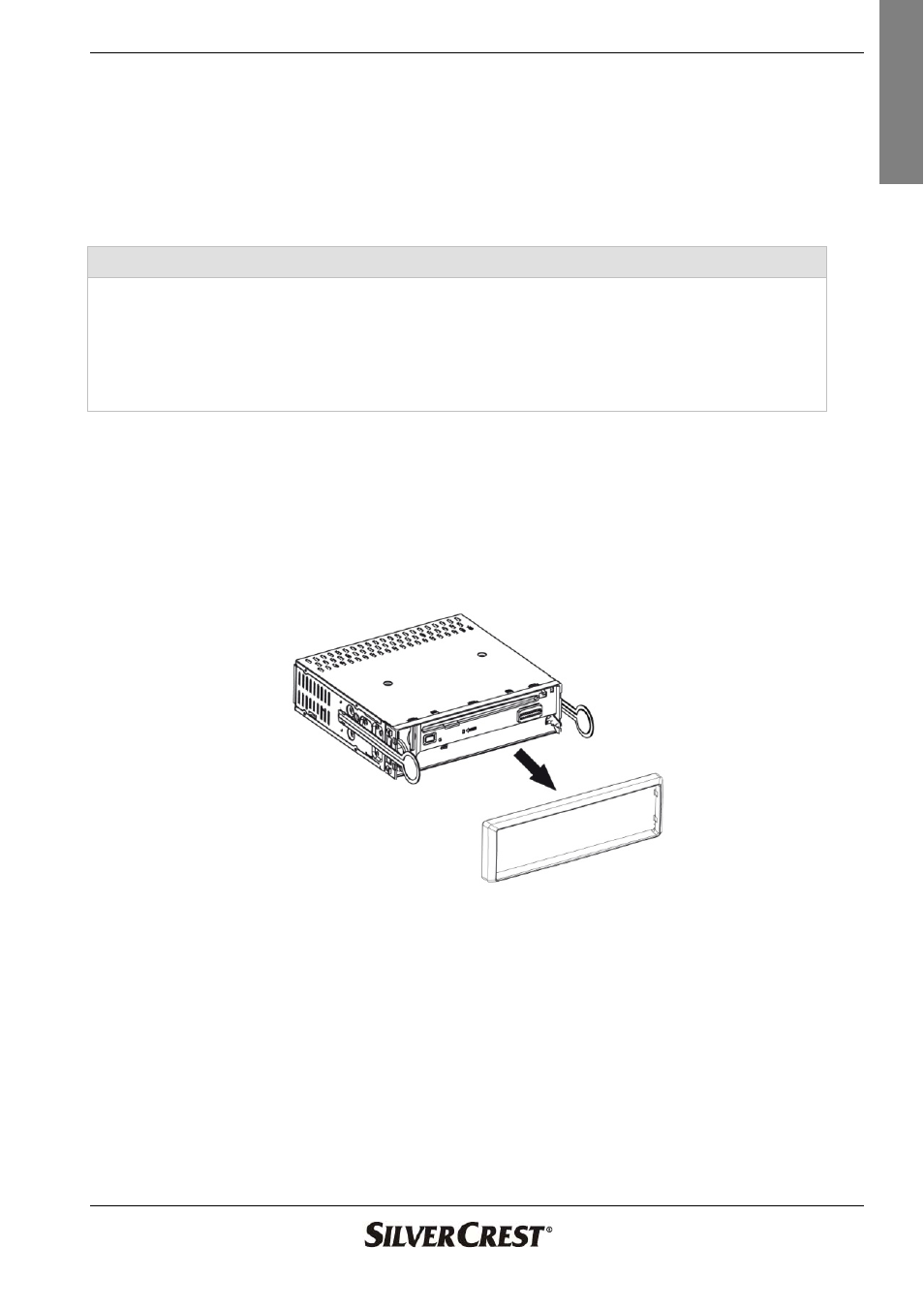

9.3 Smontaggio dell'apparecchio
Figura 3
Per smontare l'apparecchio, la cornice deve essere rimossa CON CAUTELA
dall'autoradio, senza esercitare una pressione troppo violenta, che altrimenti
danneggerebbe i perni di raccordo. Successivamente, inserire i due utensili di
estrazione sul lato sinistro e destro dell'autoradio fino a quando non scattano in
posizione. Infine, estrarre con cautela l'apparecchio dalla plancia.
