POW222 IT
Copyright © 2013 VARO P a g . | 5 www.varo.com
4.5 Manutenzione
 Far riparare l’apparecchio solo da personale specializzato e che utilizza solo pezzi di
ricambio originali. In questo modo viene garantita la sicu
rezza dell’apparecchio.
5 INSERIMENTO / SOSTITUZIONE DELLE LAME A DISCO
DIAMANTATE

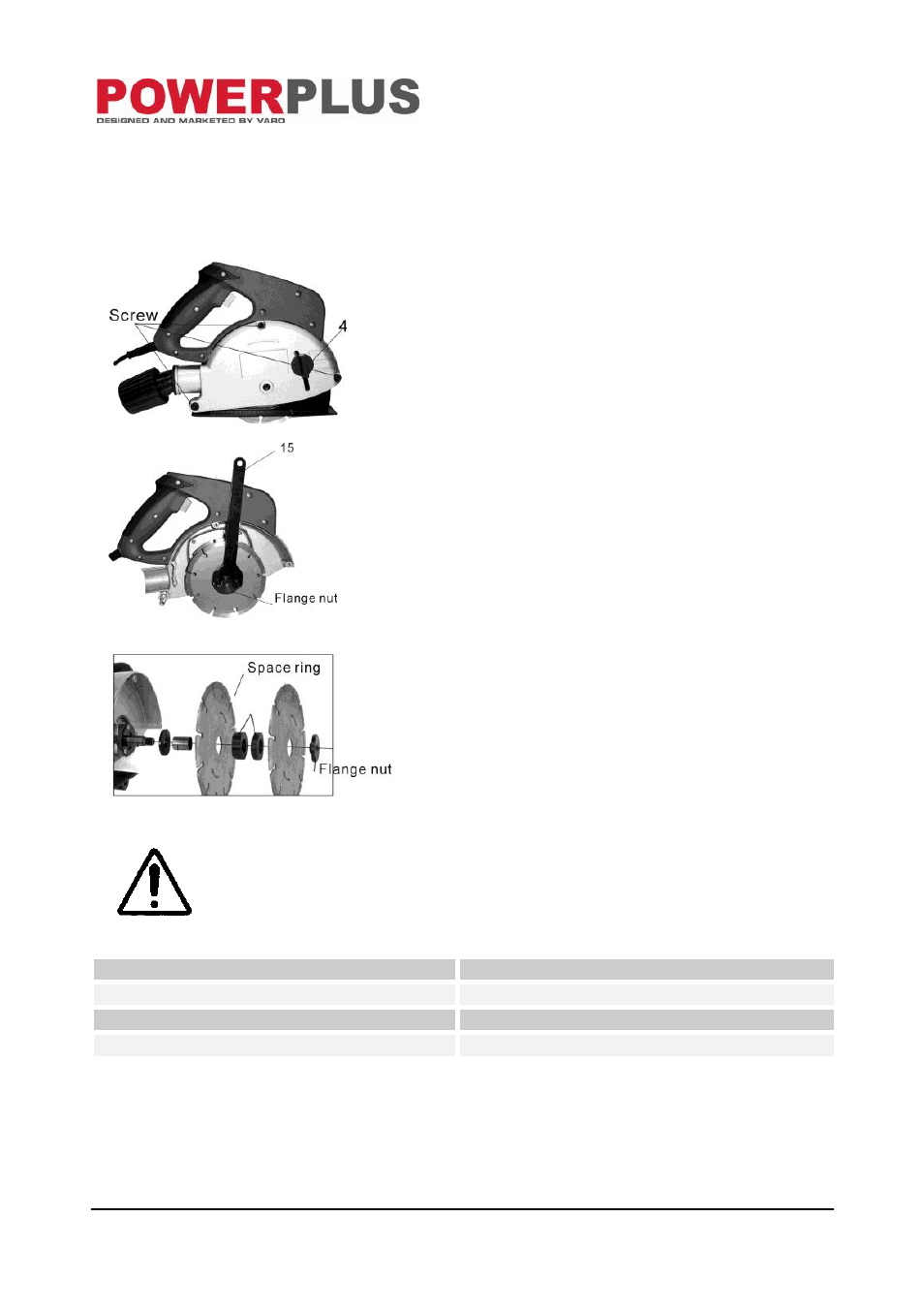

Fig 2
 Collocare l’apparecchio su un piano di lavoro
stabile.
 Rimuovere le viti per mezzo della chiave
esagonale.
 Rimuovere la vite di fissaggio (4).
(Non perdere le rondelle semplici e le rondelle
elastiche)
 Rimuovere la protezione e ruotare verso il
basso il fermo di profondità (6).
 Premere il pulsante di blocco del mandrino
(12) e allentare il dado flangiato servendosi
della chiave inglese in dotazione. Rimuovere
le lame a disco diamantate e i distanziali.
 Collocare una lama a disco diamantata sulla
flangia del motore.
 Inserire i distanziali (secondo necessità)
seguiti dalle restanti lame a disco diamantate.
 Premere il pulsante di blocco del mandrino
(12) e avvitare il dado flangiato sul mandrino
stesso servendosi della chiave inglese in
dotazione.
 Ruotare verso l’alto il fermo di profondità e
sostituirlo .
 Riapplicare le viti e serrarle per mezzo della
chiave esagonale. (Attenzione! Non
dimenticare che la rondella semplice e le
rondelle di bloccaggio sostituiscono la vite di
fissaggio del fermo di profondità)
Fig 3
Fig 4
ATTENZIONE! Le lame a disco diamantate devono sempre essere
sostituite due alla volta. Per allentare/serrare le lame: premere il pulsante
di blocco
del mandrino, ruotare manualmente la lama fino all’arresto,
quindi allentare/serrare per mezzo della chiave inglese.
Traduzione
Screw Vite
Flange nut Dado flangiato
Space ring Distanziale
