Guida generale (Supporto per fotocamera PJ)
1 Fotocamera PJ
2 Portafotocamera
Applicare la fotocamera PJ al supporto per fotocamera PJ in questo punto.
* Per poter applicare la fotocamera PJ al portafotocamera, si deve prima installare la staffa per
fotocamera alla fotocamera PJ. Per ulteriori informazioni, vedere pagina I-24.
3 Braccio
Aprire il braccio per configurare il supporto per fotocamera PJ per l’uso. È possibile lasciare la
fotocamera PJ installata sul supporto quando si ripiega il supporto per trasportarlo altrove.
4 Piatto portadocumenti
Collocarvi pagine di documenti o altri oggetti quando si usa un proiettore o quando si registrano
dati di immagine.
z Non scrivere mai sul piatto portadocumenti e fare attenzione ad evitare di graffiare o di
danneggiare in altro modo il piatto. Scritte o altri segni sul piatto portadocumenti possono
interferire con la proiezione nel modo Document Camera e con la scansione nel modo Scanner.
5 Luce (LED bianco)
Questa luce fornisce l’illuminazione in una stanza buia, ecc.
z Se si sta registrando con la luce del supporto per fotocamera PJ da un catalogo o da qualche
altro documento stampato su carta molto lucida, l’immagine potrebbe apparire troppo bianca. Se
ciò dovesse accadere, spegnere la luce del supporto per fotocamera PJ e usare l’illuminazione
dell’ambiente per registrare l’immagine.
z Non guardare mai direttamente la luce mentre è accesa.
6 Tasto di luce ([LIGHT])
Accende e spegne la luce.
7 Indicatore di carica ([CHARGE])
Si illumina quando la pila della fotocamera PJ è in fase di carica mentre la fotocamera è
applicata al portafotocamera.
8 Indicatore di alimentazione ([POWER])
Si illumina quando la fotocamera PJ è accesa mentre è applicata al portafotocamera.
9 Tasto di alimentazione [ ]
Accende e spegne la fotocamera PJ mentre questa è installata sul supporto per fotocamera PJ.
bk Porta USB
Per il collegamento ad una porta USB di un computer utilizzando il cavo USB A-B fornito in
dotazione.
bl Terminale di alimentazione a corrente alternata
Collegarvi il trasformatore CA fornito in dotazione.
Fermo per la cinghia
Inserire la cinghia della fotocamera PJ nel fermo.

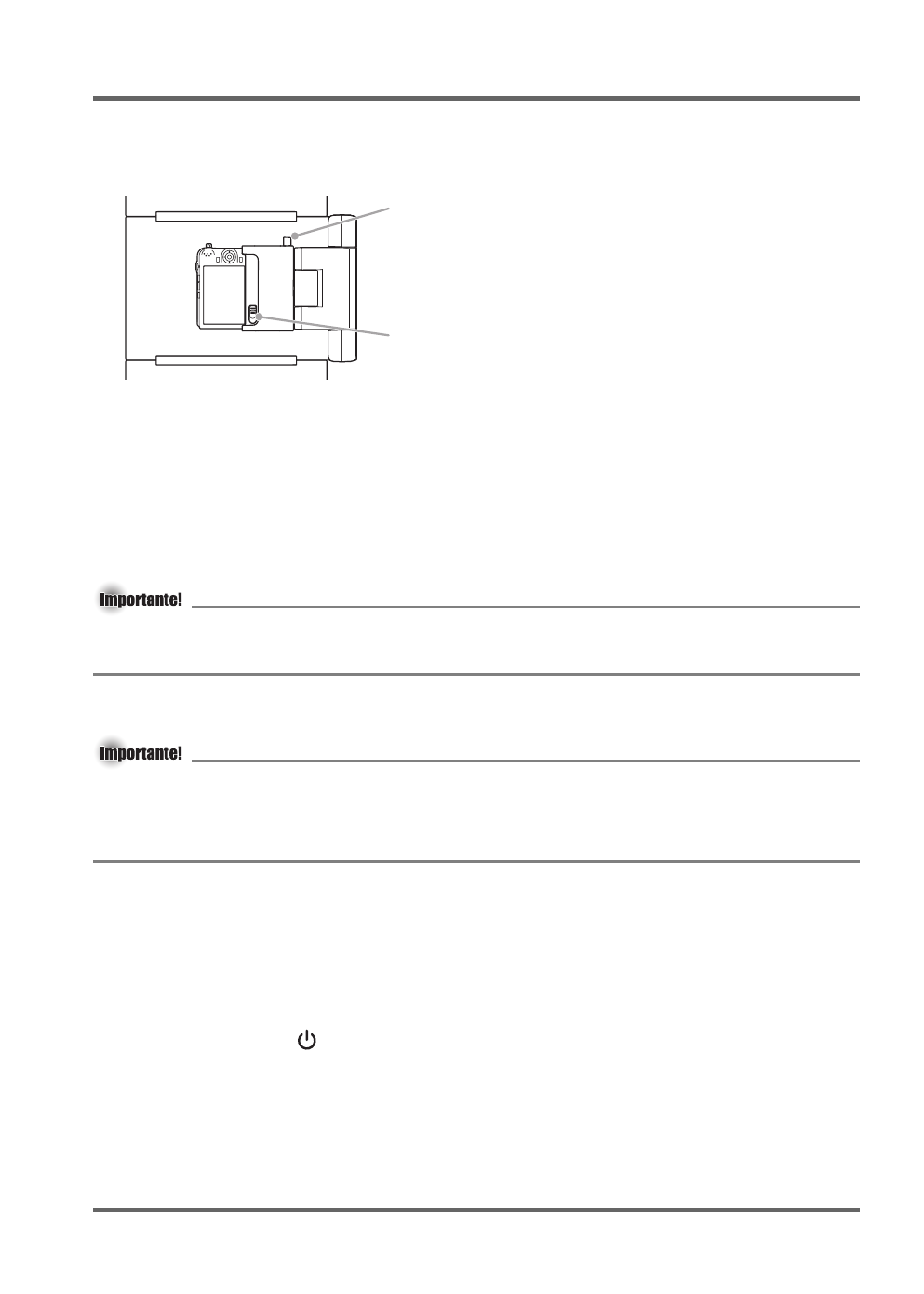

Vista dall’alto
Dispositivo di sblocco fotocamera PJ
([CAMERA RELEASE])
Spostare [CAMERA RELEASE] per rimuovere la
fotocamera PJ dal supporto.
