110
L’YP-100 può essere montato al soffitto o su un’altra superficie sicura per il collegamento ad
un proiettore montato al soffitto.
z Per questo tipo di installazione, sarà necessario procurarsi un supporto per il montaggio al
soffitto per l’YP-100, simile a quello mostrato nell’illlustrazione riportata sotto.
z Quando si fissa l’YP-100 al supporto, si raccomanda di utilizzare le viti fornite in dotazione
all’YP-100. Se si richiede, è possibile anche utilizzare altre viti che si adattano allo
spessore della piastra del supporto, ecc.
z Se si preferisce utilizzare altre viti per il fissaggio dell’YP-100, utilizzare il tipo di viti
seguente. Tipo di vite: M3
z Selezionare le viti di fissaggio a seconda dello spessore del supporto. L’estremità delle viti
di fissaggio devono entrare nei fori dell’YP-100 per non più di 2,5 mm.
Dimensioni (mm)

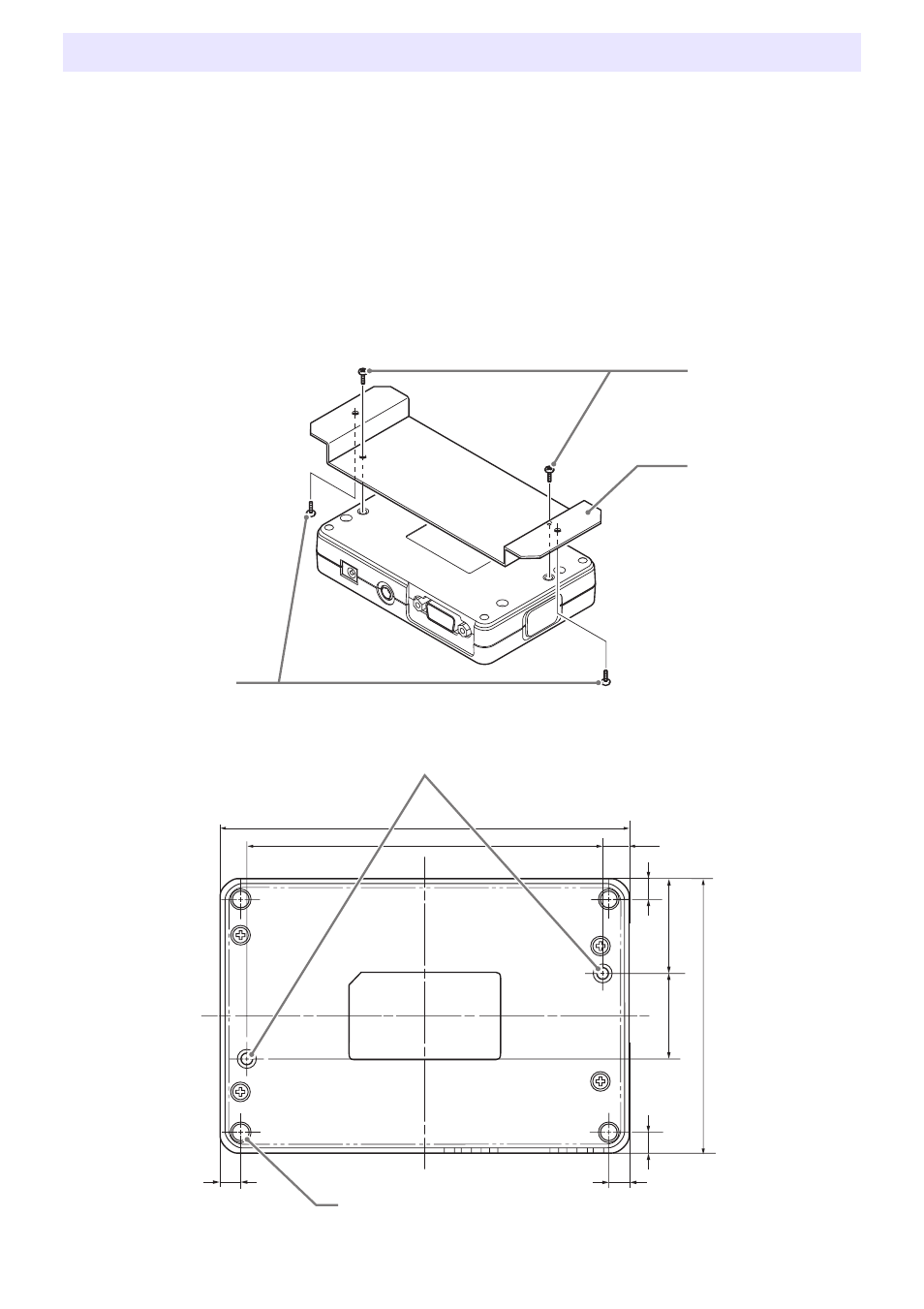

Montaggio dell’YP-100 al soffitto
Viti per supporto
(da acquistare
separatamente)
Viti di fissaggio
Usare le viti fornite in
dotazione all’YP-100 o
viti acquistate
separatamente.
Supporto per il
montaggio al soffitto
(Spessore della piastra
raccomandato: 1 mm)
5 5
5
5
20 65
22.5
84
97
6.5
Cavità (4 posizioni):
φ
5 mm (MIN)
Fori per viti
