Appendice
Il proiettore è in grado di proiettare immagini dall’uscita video composito, S-video o video component
di un dispositivo video collegato.
Importante!
Spegnere sempre il proiettore e il dispositivo video prima di eseguire il collegamento.
Collegamento ad un’uscita video composito o S-video
Nota
Notare che indifferentemente dal fatto che l’immagine in fase di proiezione viene messa in
ingresso tramite il terminale S-VIDEO o VIDEO del proiettore, quest’ultimo mette in uscita l’audio
che è in ingresso tramite i terminali AUDIO IN L/R del proiettore.

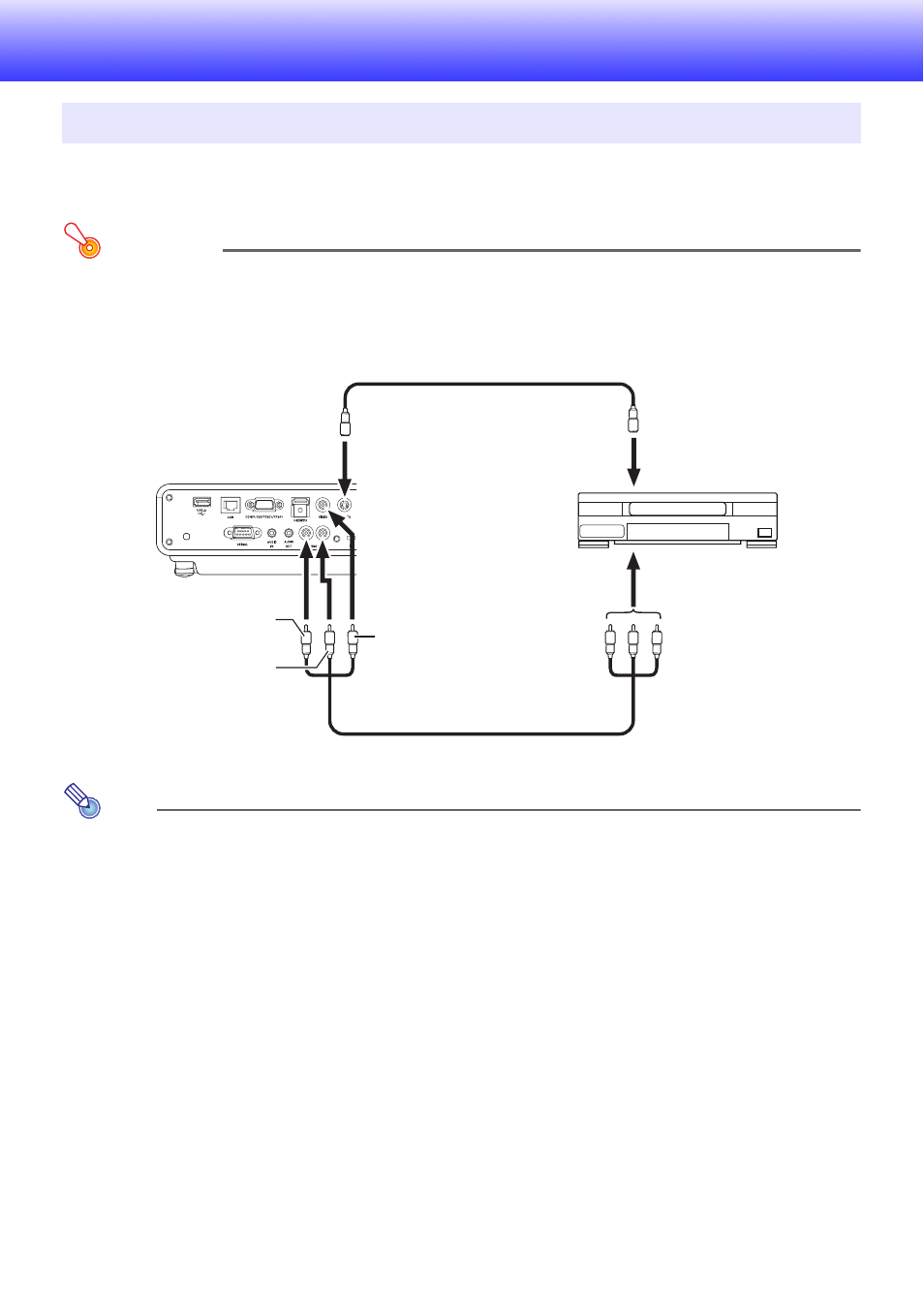

Collegamento ad un dispositivo video
Al terminale di uscita S-video
Al terminale di uscita video/audio
Giallo: Al terminale VIDEO
Al terminale S-VIDEO
Rosso: Al terminale AUDIO IN R
Bianco: Al terminale AUDIO IN L
Proiettore Dispositivo video
Cavo S-video (disponibile in commercio)
Cavo video/audio di tipo con spine pin
(disponibile in commercio)
