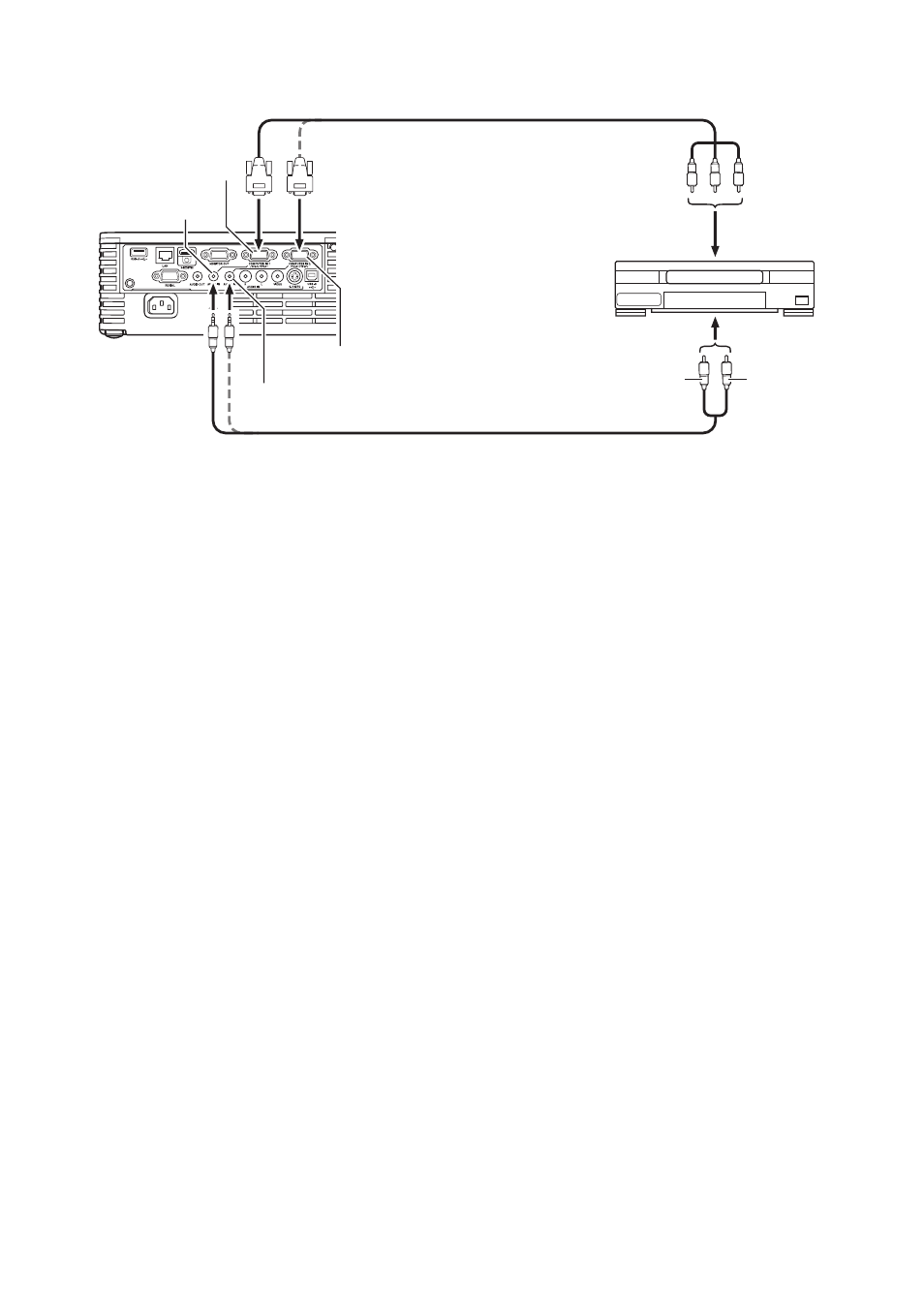

Collegamento ad un’uscita video component
z I terminali di uscita video component hanno 3 serie di terminali: Y·Cb·Cr o Y·Pb·Pr. Accertarsi di far
corrispondere i colori delle spine di un cavo video component con i colori dei terminali (Verde: Y;
Blu: Cb/Pb; Rosso: Cr/Pr).
z Notare che è supportato solo il collegamento ad un terminale di uscita video component analogico.
Il collegamento ad un terminale di uscita digitale non è supportato.
Proiettore
Terminale AUDIO IN 1
Terminale COPUTER IN 1
Spina mini stereo
Ù
Cavo audio di tipo con spine pin
(disponibile in commercio)
Component video cable (commercially available)
Ai terminali di uscita video
component
Al terminali di uscita AUDIO
Dispositivo video
Rosso
Bianco
Terminale AUDIO IN 2
Terminale COPUTER IN 2
