Alcuni dispositivi video sono muniti di un terminale di uscita component video. È possibile
usare un cavo component video disponibile opzionalmente (YK-3) per collegare il terminale di
ingresso RGB del proiettore al terminale di uscita component video di un dispositivo video.
z Spegnere sempre il proiettore e il dispositivo video prima di collegarli.
z I terminali di uscita component video sono costituiti da gruppi di 3 terminali: Y·Cb·Cr o
Y·Pb·Pr. Accertarsi di far corrispondere il colore delle spine del cavo component video
YK-3 opzionale al colore dei terminali (verde: Y; blu: Cb/Pb; rosso: Cr/Pr).
z È possibile usare il cavo component video YK-3 opzionale per eseguire il collegamento a
terminali di uscita component video tipo pin jack (RCA). Il proiettore non supporta il
collegamento a nessun altro tipo di terminale.
z Notare che è supportato soltanto il collegamento ad un terminale di uscita component
video analogica. Il collegamento ad un terminale di uscita digitale non è supportato.

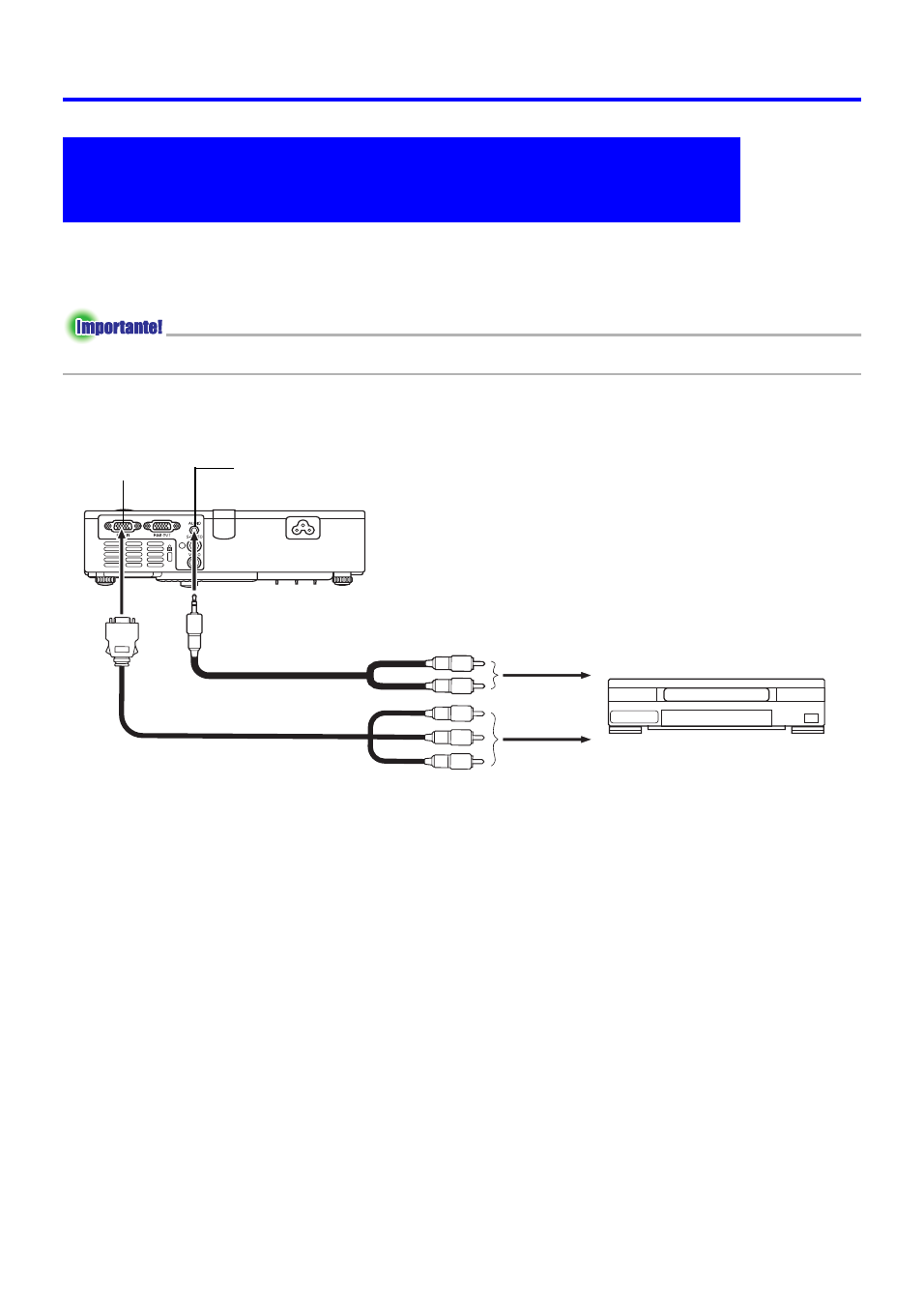

Collegamento ad un dispositivo con uscita
component video
Proiettore
Dispositivo video
Terminale di
ingresso RGB
Terminale di ingresso AUDIO
Cavo audio reperibile in commercio
Cavo component video opzionale
(YK-3)
al terminale di
uscita audio
al terminale di
uscita component
video
