I-40
Preparativi

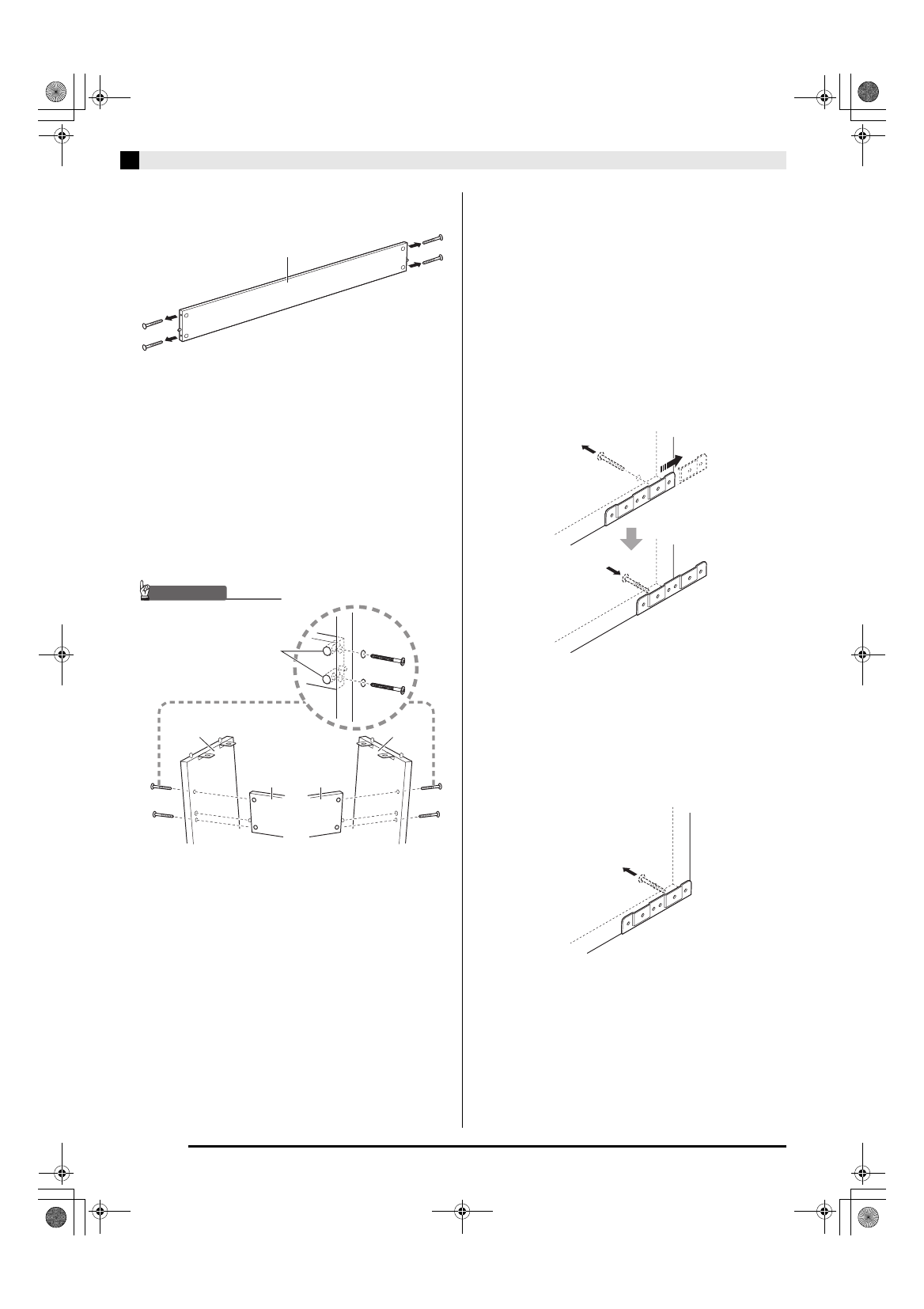

1.
Rimuovere le quattro viti (due per ciascuna
estremità) dalla traversa
C .
2.
Collegare i pannelli laterali A e B alla
traversa posteriore C . Fissare i pannelli
laterali A e B alla traversa posteriore C
usando le viti rimosse al punto 1.
• Collegare i pannelli laterali in modo che il lato della
traversa posteriore C dove sono inseriti i connettori
di giunzione sia rivolto verso il retro del supporto.
• Se si riscontrano problemi ad inserire una vite in un
foro per la vite del connettore di giunzione, usare un
cacciavite per regolare il connettore di giunzione
ruotandolo.
3-1.
Se si ha intenzione di posizionare il piano e il
supporto lontano da una parete, è necessario
estendere le staffe antiribaltamento alla base
dei pannelli laterali
A e B . Rimuovere le due
viti (una sul lato esterno di ciascun pannello
laterale) che tengono le staffe, e quindi
slittare le staffe come mostrato
nell’illustrazione. Dopo aver esteso le staffe
antiribaltamento, installare di nuovo le viti che
le fissano in posizione, ma non stringerle
completamente in questo momento.
[Interno dei pannelli laterali]
3-2.
Se si ha intenzione di posizionare il piano e il
supporto contro una parete, allentare le due
viti (una sul lato esterno di ciascun pannello
laterale) che fissano le staffe. Non è
necessario rimuovere le viti in questo caso.
• In questo caso, non è necessario rimuovere le viti.
Allentarle semplicemente.
C
C C
A B
IMPORTANTE!
Connettori di giunzione
• Quando si inserisce una vite in
un connettore di giunzione,
tenere le dita sul foro del
connettore di giunzione sul retro
della traversa posteriore C, per
assicurarsi che il connettore di
giunzione non fuoriesca dal foro.
