IT-38

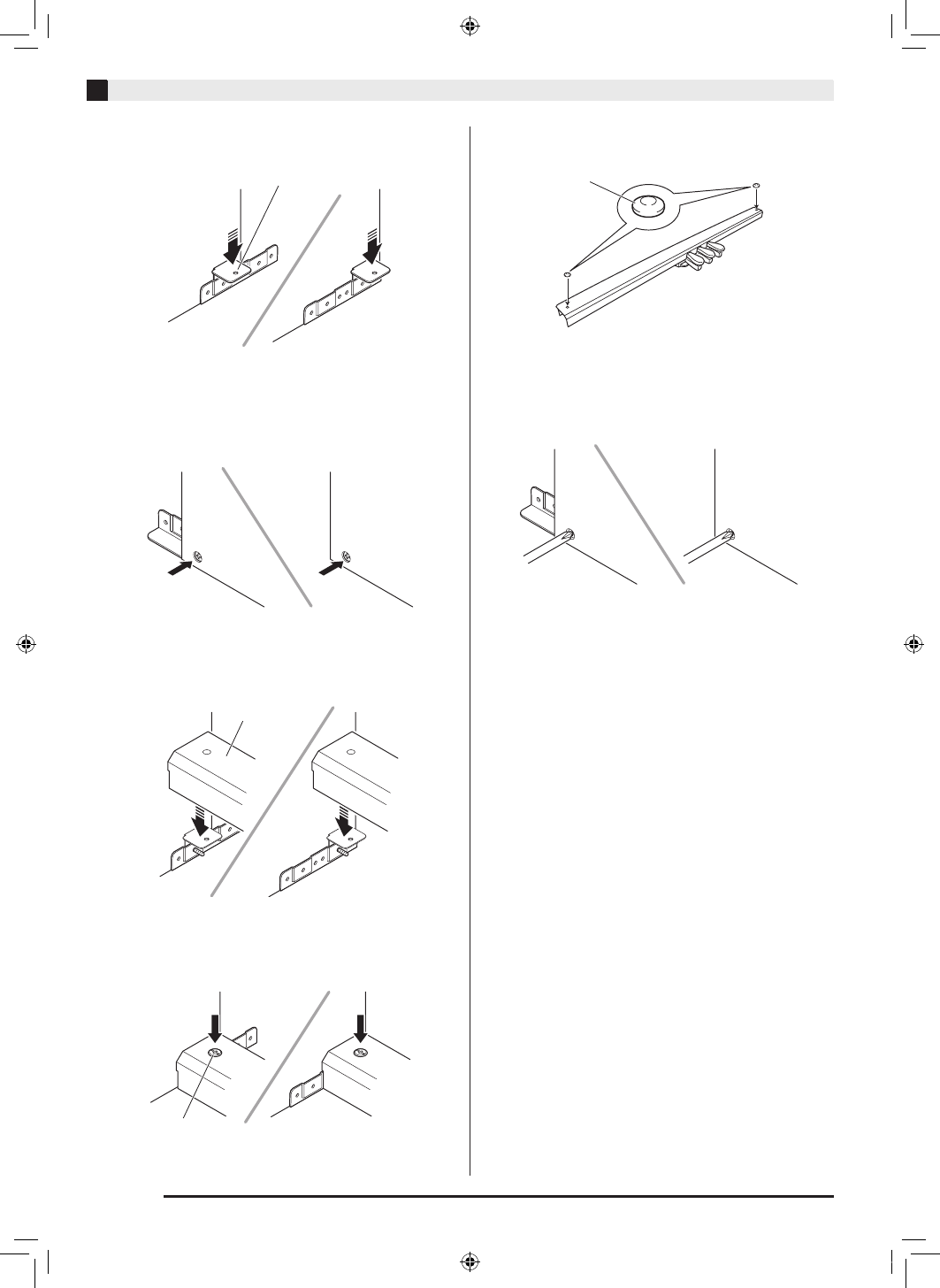

Montaggio del supporto
4.
Inserire le staffe angolari H nello spazio tra la
staffa antiribaltamento e il pannello laterale.
5.
Dalla parte esterna dei pannelli laterali A e
B , stringere temporaneamente le viti che
sono state allentate al punto 3, riportato
sopra.
6.
Montare l’unità pedali E sulle staffe angolari
H , che sono state installate al punto 5
riportato sopra.
7.
Usare le due viti F per fissare entrambe le
estremità dell’unità pedali E alle staffe
angolari.
8.
Coprire le teste delle viti F con le apposite
coperture per le viti I .
9.
Dopo aver regolato la posizione (altezza)
dell’unità pedali
E , stringere completamente
le viti che sono state strette
temporaneamente al punto 5, riportato sopra.
H
E
F
I
