I-24
Montaggio del supporto
PREPARATIVI
•
Prima di iniziare il montaggio, controllare per accertarsi
che siano presenti tutti i componenti mostrati sotto. Le
viti si trovano in una busta di plastica all’interno del
materiale di imballaggio di polistirolo espanso.
•
Questo supporto non include alcuno degli attrezzi
necessari per il montaggio. Spetta all’utilizzatore
procurarsi un cacciavite grande con punta a croce (+)
(tipo Philips) per il montaggio.
ATTENZIONE
•
Il supporto deve essere assemblato da due persone
assieme.
•
Il supporto deve essere assemblato su una superficie
piana.
•
Non rimuovere il nastro che fissa il coperchio della
tastiera in posizione fino a quando il montaggio non è
stato completato. La rimozione del nastro può causare
l’apertura e la chiusura del coperchio della tastiera
durante il montaggio, con il conseguente rischio di
lesioni alle mani e alle dita.
•
Fare attenzione a non schiacciarsi le dita tra i vari
componenti quando si assemblano.
•
Quando si colloca il piano digitale sul pavimento,
accertarsi di collocarlo su qualcosa di morbido (una
coperta, cuscino, ecc.). Non collocare il piano digitale
direttamente sul pavimento.
NOTA
•
Quando si collega il piano digitale e la cassa diffusori C
ai pannelli laterali A e B, appoggiare l’intero
assemblaggio adagiato di fianco.
•
Accertarsi di seguire il procedimento corretto per il
montaggio del supporto.

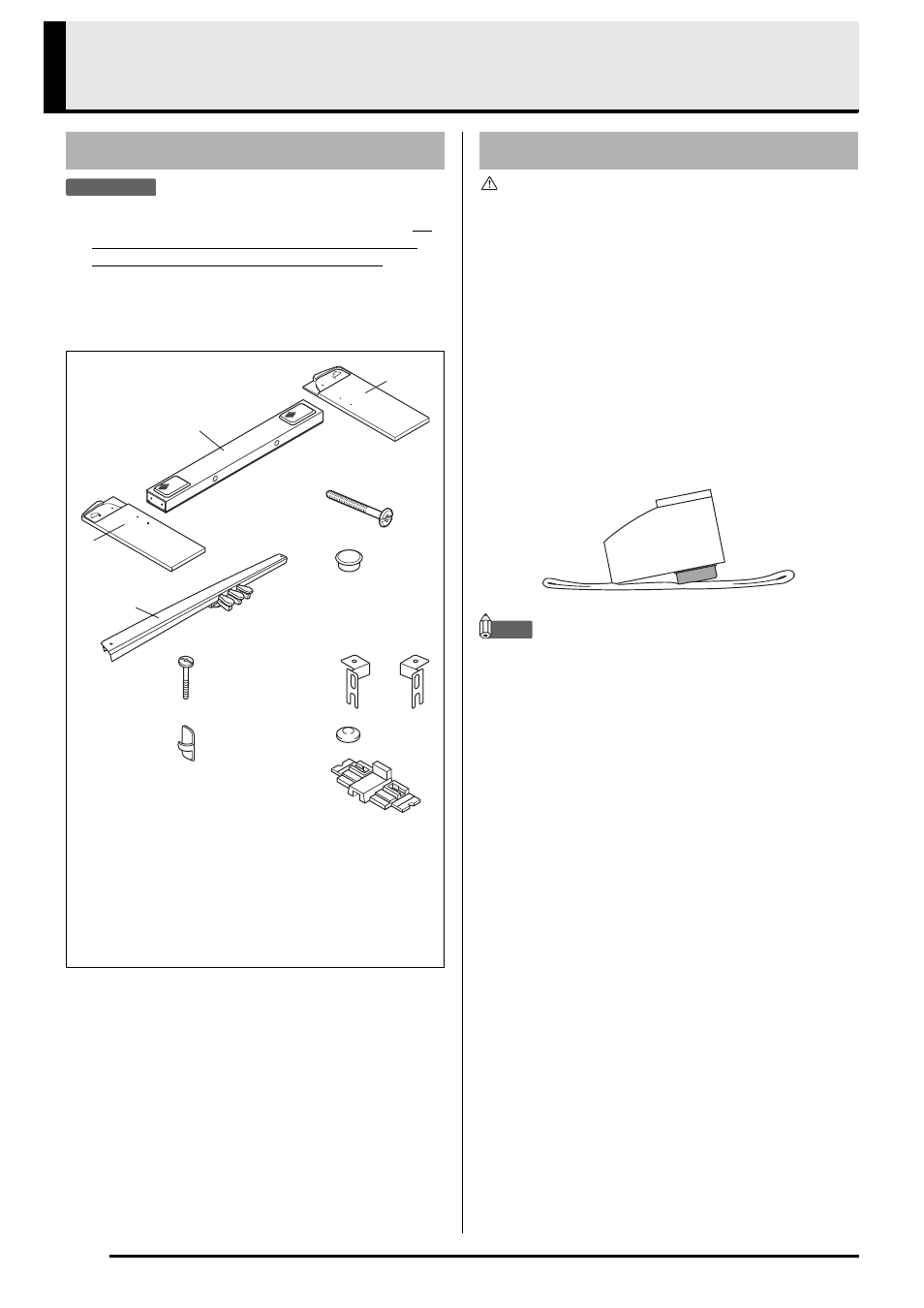

Disimballaggio
A
Pannello laterale ................. ×1
B
Pannello laterale ................. ×1
C
Cassa diffusori .................... ×1
D
Viti ....................................... ×8
E
Copertura per le viti ............. ×8
F
Unità pedali ......................... ×1
G
Viti ....................................... ×2
H
Fermagli .............................. ×2
I
-(a) Staffa............................. ×1
I
-(b) Staffa............................. ×1
J
Copertura per le viti............. ×2
K
Materiale di imballaggio di
polistirolo espanso
(Richiesto per il montaggio
del supporto.) ...................... ×1
A
B
D
E
I
(a)
(b)
J
G
H
K
F
C
