I-8
Collegamenti
Questo piano digitale mette in uscita le note dalla sua
LINE OUT R
(uscita del canale destro) e
LINE OUT L/MONO (uscita del canale sinistro).
Collegare un amplificatore per tastiere o altro
dispositivo per l’uscita diretta ai diffusori. È possibile
regolare il livello del volume LINE OUT con il
comando VOLUME del piano digitale.
IMPORTANTE!
• Ogni volta che si collega qualche apparecchio al
piano digitale, usare innanzitutto il comando
VOLUME per impostare il volume ad un livello
basso. Dopo il collegamento, è possibile regolare il
volume al livello desiderato.
• Ogni volta che si collega un qualsiasi dispositivo al
piano digitale, assicurarsi di leggere la
documentazione per l’utente fornita con il
dispositivo.
Per mettere in uscita ad un amplificatore
per strumenti musicali (Figura
1 )
Usare un cavo di connessione disponibile in
commercio per collegare l’amplificatore alla presa jack
LINE OUT L/MONO
del piano digitale, come viene
mostrato in Figura 1 . Collegando un cavo solo a LINE
OUT L/MONO , i canali sinistro e destro verranno
missati e messi in uscita come canale monofonico.
Per mettere in uscita ad
un’apparecchiatura audio (Figura
2 )
Usare cavi di connessione disponibili in commercio per
eseguire il collegamento come viene mostrato in Figura
2 . Normalmente, si deve impostate il selettore
d’ingresso dell’apparecchiatura audio al terminale
dove è collegato il piano digitale (AUX IN, ecc.).
Per mettere in ingresso da
un’apparecchiatura audio (Figura
3 )
Collegare il terminale AUDIO IN del piano digitale
all’apparecchiatura audio come viene mostrato in
Figura
3 . È possibile inoltre collegare ai terminali
LINE IN R e LINE IN L/MONO. Utilizzare i cavi di
connessione disponibili in commercio che
corrispondono all’apparecchiatura da collegare.
Collegando un cavo solo a LINE IN L/MONO, si
causerà il missaggio dei canali sinistro e destro, che
verranno messi in uscita da entrambi LINE OUT R e
LINE OUT L/MONO
.
Usare esclusivamente gli accessori che sono specificati
per l’uso con questo piano digitale.
L’uso di accessori non autorizzati comporta il rischio di
incendio, scossa elettrica e lesioni fisiche.
NOTA
• È possibile avere informazioni sugli accessori che
sono venduti separatamente per questo prodotto,
dal catalogo CASIO disponibile dal vostro
rivenditore, e dal sito web CASIO al seguente URL.
http://world.casio.com/

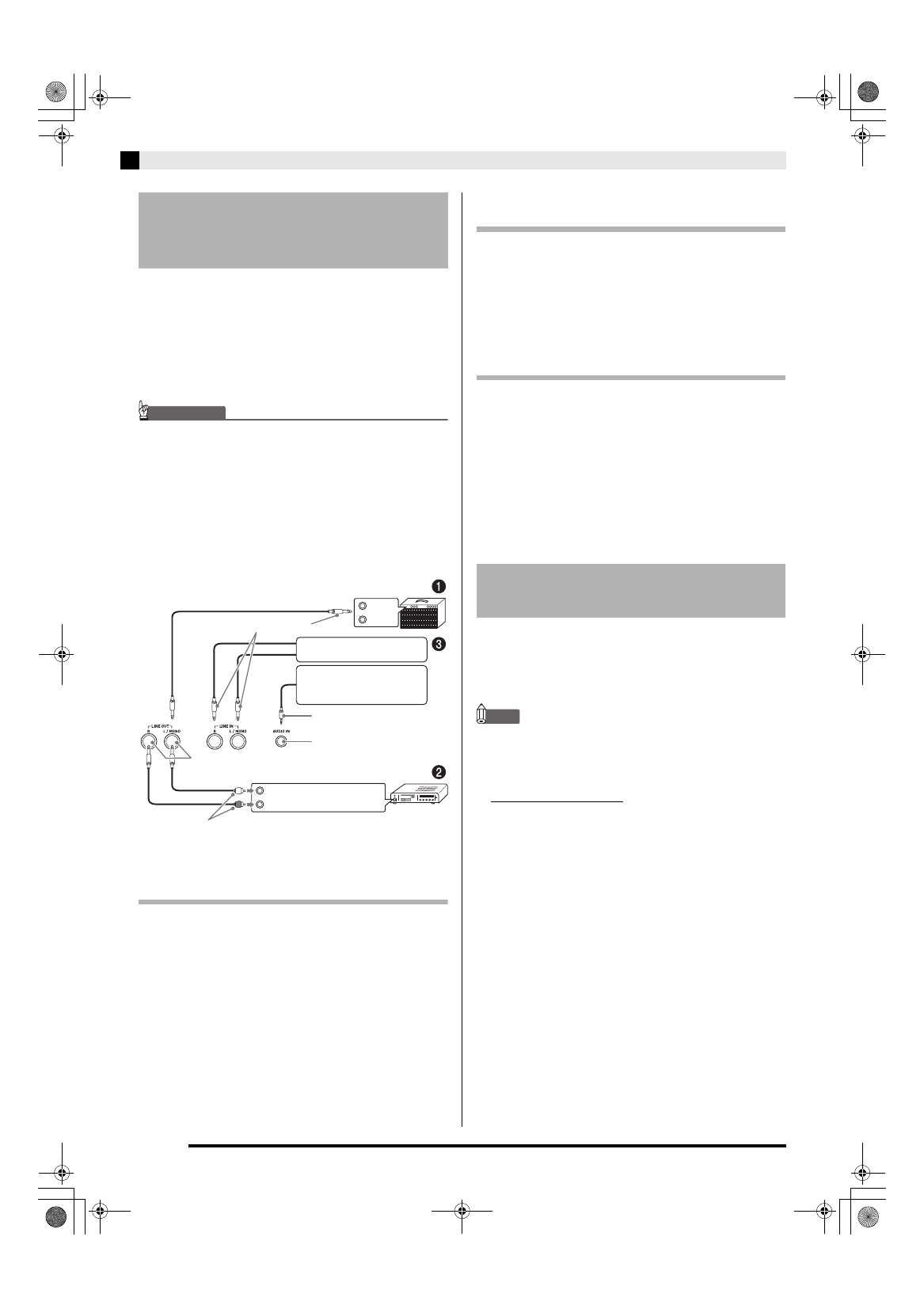

Collegamento di
un’apparecchiatura audio o
amplificatore
INPUT 1
INPUT 2
Amplificatore per chitarra
Amplificatore per tastiera, ecc.
Spina standard
Presa jack standard
SINISTRA (Bianco)
DESTRA (Rosso)
Lettore CD, riproduttore
audio, ecc.
Presa jack AUX IN dell’amplificatore audio, ecc.
Spina a pin
Altro strumento musicale
elettronico
Spina mini stereo
Presa jack mini stereo
Accessori in dotazione e
accessori opzionali
