Collegamenti
Terminale PHONES/OUTPUT
Prima di collegare le cuffie o un altro apparecchio
esterno, accertarsi di abbassare il volume della
tastiera e dell’apparecchio da collegare. È possibile
quindi regolare il volume sul livello desiderato
dopo aver completato i collegamenti.

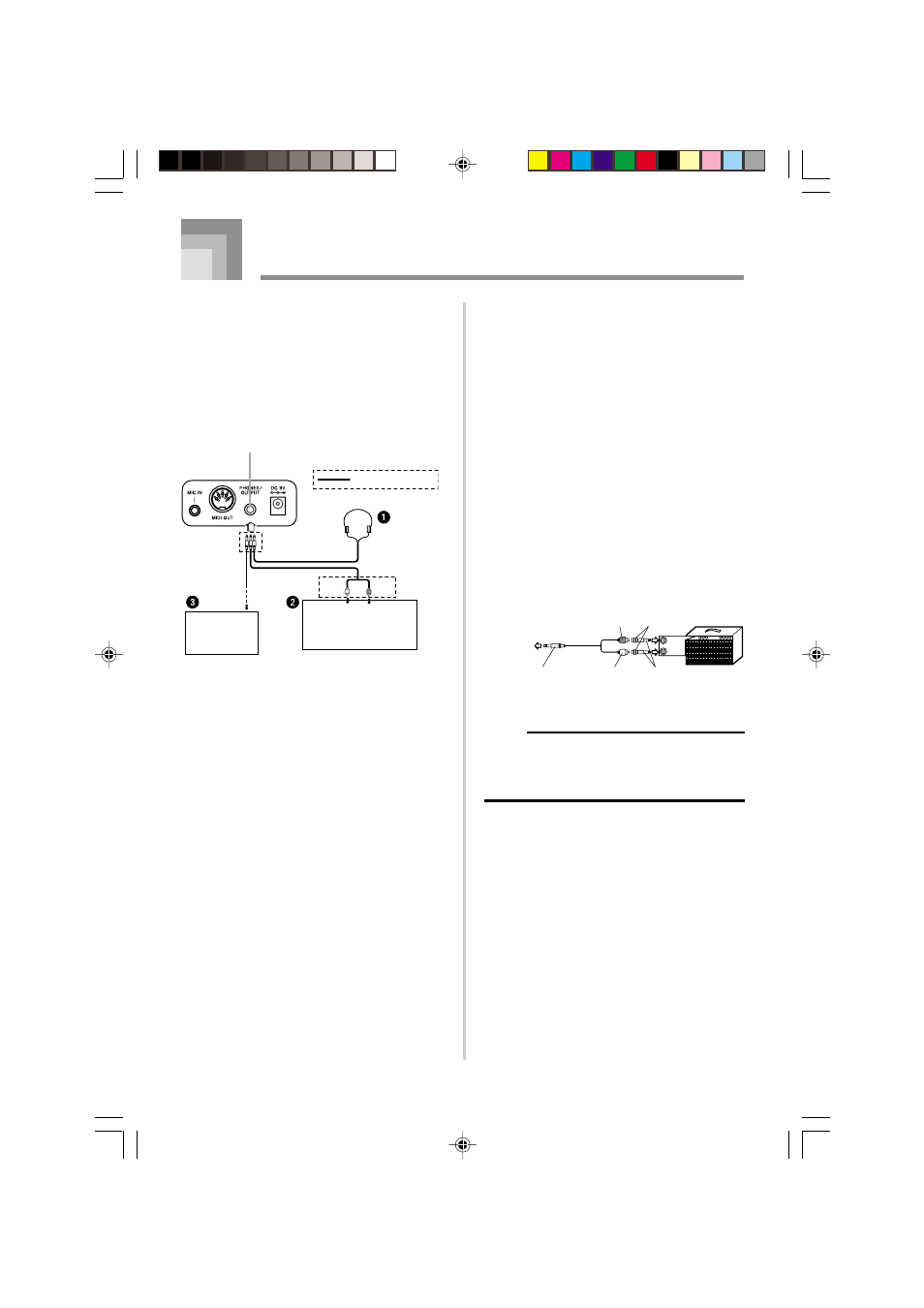

[Pannello posteriore]
Collegamento delle cuffie (Figura 1)
Il collegamento delle cuffie silenzia l’emissione del
suono dai diffusori incorporati nella tastiera,
consentendo di esercitarsi anche di sera tardi senza
la preoccupazione di disturbare gli altri.
Apparecchio audio (Figura 2)
Collegare la tastiera ad un apparecchio audio
mediante un cavo di collegamento reperibile in
commercio avente una minispina ad un capo e due
spine a piedino all’altro capo. Notare che la spina
mini da collegare alla tastiera deve essere una spina
stereo, altrimenti sarà possibile emettere soltanto
uno dei canali stereo. In questa configurazione,
normalmente si deve regolare il selettore di
ingresso dell’apparecchio audio nella posizione
corrispondente al terminale (di solito
contrassegnato da AUX IN o da un’indicazione
simile) al quale è collegato il cavo dalla tastiera.
Per informazioni dettagliate, fare riferimento alla
documentazione allegata all’apparecchio audio.
SINISTRA DESTRA
Ingresso ausiliario (AUX IN)
o terminale simile di
amplificatore audio
Bianca Rossa
Spina a
piedino
Minispina stereo
Collegamento audio
Terminale PHONES/OUTPUT
Amplificatore per
tastiera,
amplificatore
per chitarra, ecc.
Amplificatore per strumenti musicali (Figura 3)
Usare un cavo di collegamento* reperibile in
commercio per collegare la tastiera ad un
amplificatore per strumenti musicali.
* Accertarsi di usare un cavo di collegamento
avente una spina mini stereo al capo da collegare
alla tastiera, e all’altro capo un connettore che
fornisce l’ingresso per due canali (sinistro e
destro) all’amplificatore al quale si sta collegando
la tastiera. Il tipo di connettore errato ad uno dei
due capi del cavo può causare la perdita di uno
dei canali stereo.
Quando si effettua il collegamento ad un
amplificatore per strumenti musicali, regolare il
volume della tastiera su un livello relativamente
basso ed effettuare le regolazioni per il volume di
uscita usando i comandi sull’amplificatore.
[Esempio di collegamento]
NOTA
• È anche possibile collegare il terminale MIDI
della tastiera ad un computer o ad un
sequencer. Per i dettagli, fare riferimento a
“Uso del MIDI” a pagina I-27.
Accessori in dotazione e
accessori opzionali
Usare esclusivamente gli accessori in dotazione e
gli accessori opzionali specificati per questa
tastiera. L’uso di accessori non autorizzati può
comportare il pericolo di incendi, scosse elettriche
e lesioni fisiche alle persone.
