APPENDICE

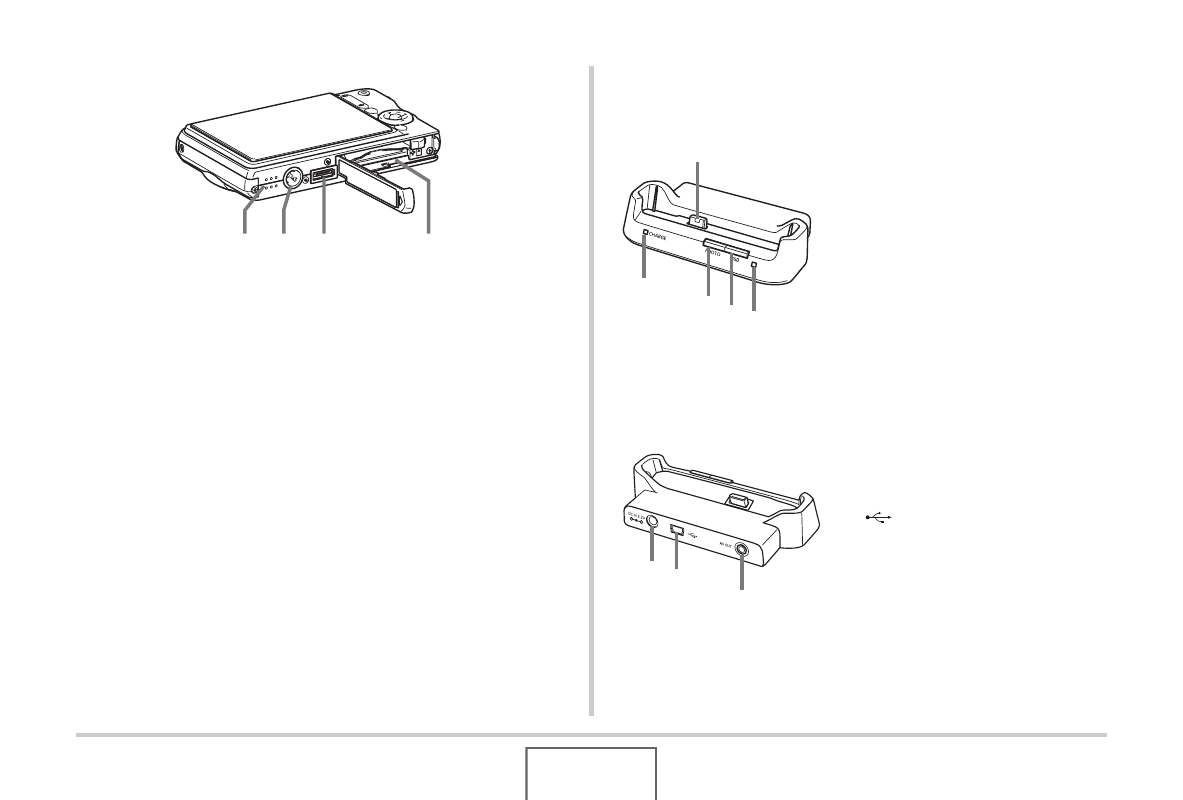

Parte inferiore
■
Base USB
Parte frontale
Retro
ck
Fessure per la pila/Scheda di memoria (pagine 37, 48)
cl
Contatto per la base (pagina 39)
cm
Foro per il treppiede
Usare questo foro quando si applica la fotocamera ad un
treppiede.
cn
Diffusore (pagina 143)
ck cl cm cn
1
Contatto per la fotocamera
(pagina 39)
2
Spia USB
(pagine 219, 241, 275)
3 Pulsante [USB]
(pagine 205, 219, 241)
4
Pulsante [PHOTO]
(pagine 150, 151)
5
Spia [CHARGE]
(pagine 39, 275)
6
Terminale [DC IN 5.3V]
(alimentazione esterna)
(pagina 38)
7 [ ] Connettore (USB)
(pagine 203, 218, 240)
8 [AV OUT] (porta di uscita
audio/video) (pagina 151)
1
5
2
3
4
6
8
7
