Preparativi
I-18
Alcuni dispositivi video sono dotati di un terminale di uscita video component. È possibile usare
un cavo video component disponibile opzionalmente (YK-3) per collegare il terminale
COMPUTER del proiettore al terminale di uscita video component di un dispositivo video.
z Spegnere sempre il proiettore e il dispositivo video prima di eseguire il collegamento.
z È possibile usare il cavo video component opzionale YK-3 per collegarsi ai terminali di uscita
video component di tipo a spina jack (RCA). Il proiettore non supporta il collegamento a
nessun altro tipo di terminale.
z I terminali di uscita video component hanno 3 serie di terminali: Y·Cb·Cr o Y·Pb·Pr. Accertarsi
di far corrispondere i colori delle spine del cavo video component opzionale YK-3 con i colori
dei terminali (Verde: Y; Blu: Cb/Pb; Rosso: Cr/Pr).
z Si fa notare che è supportato solo il collegamento ad un terminale di uscita video component
analogico. Il collegamento ad un terminale di uscita digitale non è supportato.

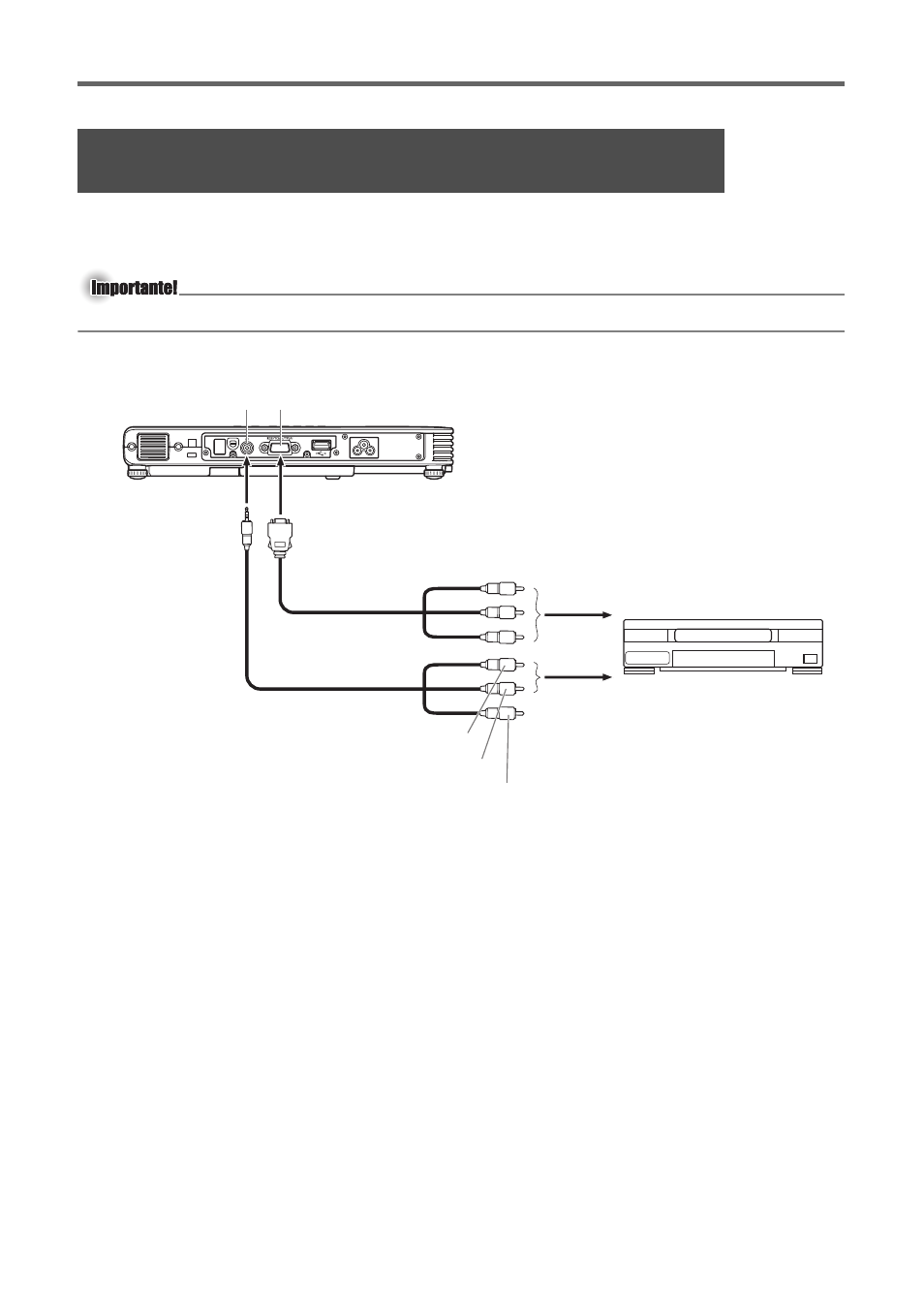

Collegamento ad un dispositivo di uscita video
component
Proiettore
Terminale COMPUTER
Terminale
audio/video (AV)
Cavo audio/video
speciale fornito in
dotazione
Cavo video
component
opzionale (YK-3)
Al terminale di uscita
video component
Al terminale di uscita AUDIO
Dispositivo video
Giallo
(Non collegato)
Rosso
Bianco
