Il proiettore è in grado di proiettare immagini dall’uscita video composito o video component di un
dispositivo video collegato.
Importante!
Spegnere sempre il proiettore e il dispositivo video prima di eseguire il collegamento.
Collegamento ad un’uscita video composito
z È possibile usare lo speciale cavo audio/video fornito in dotazione, per eseguire il collegamento ad
un terminale di uscita video di tipo pin jack (RCA). Quando si collega una videocamera o un altro
dispositivo video munito di un apposito terminale di uscita video, usare lo speciale cavo fornito in
dotazione al dispositivo video. Per i dettagli, consultare la documentazione allegata al dispositivo
video.
Collegamento ad un’uscita video component
z I terminali di uscita video component hanno 3 serie di terminali: Y·Cb·Cr o Y·Pb·Pr. Accertarsi di far
corrispondere i colori delle spine di un cavo video component con i colori dei terminali (Verde: Y;
Blu: Cb/Pb; Rosso: Cr/Pr).
z Notare che è supportato solo il collegamento ad un terminale di uscita video component analogico.
Il collegamento ad un terminale di uscita digitale non è supportato.

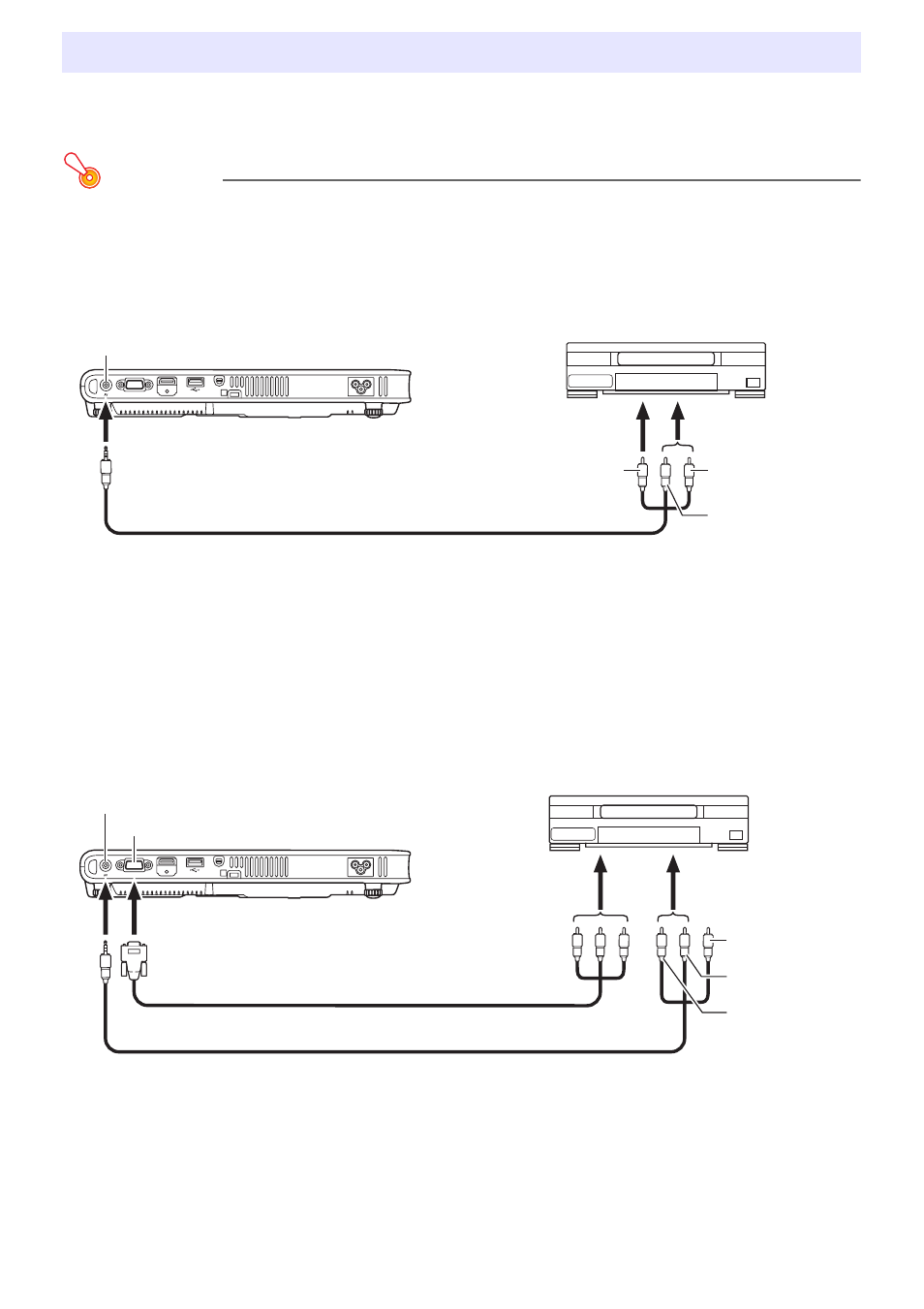

Collegamento ad un dispositivo video
Dispositivo video
Cavo audio/video speciale fornito in dotazione
Proiettore
Giallo Rosso
Al terminale di uscita
video
Ai terminali di uscita
audio
Bianco
Terminale audio/video (AV)
Proiettore
Terminale COMPUTER
Terminale audio/video (AV)
Cavo audio/video speciale fornito in dotazione
Cavo video component (disponibile in commercio)
Ai terminali di uscita
video component
Ai terminali di uscita
audio
Dispositivo video
Giallo
(Non collegato)
Rosso
Bianco
