I-15

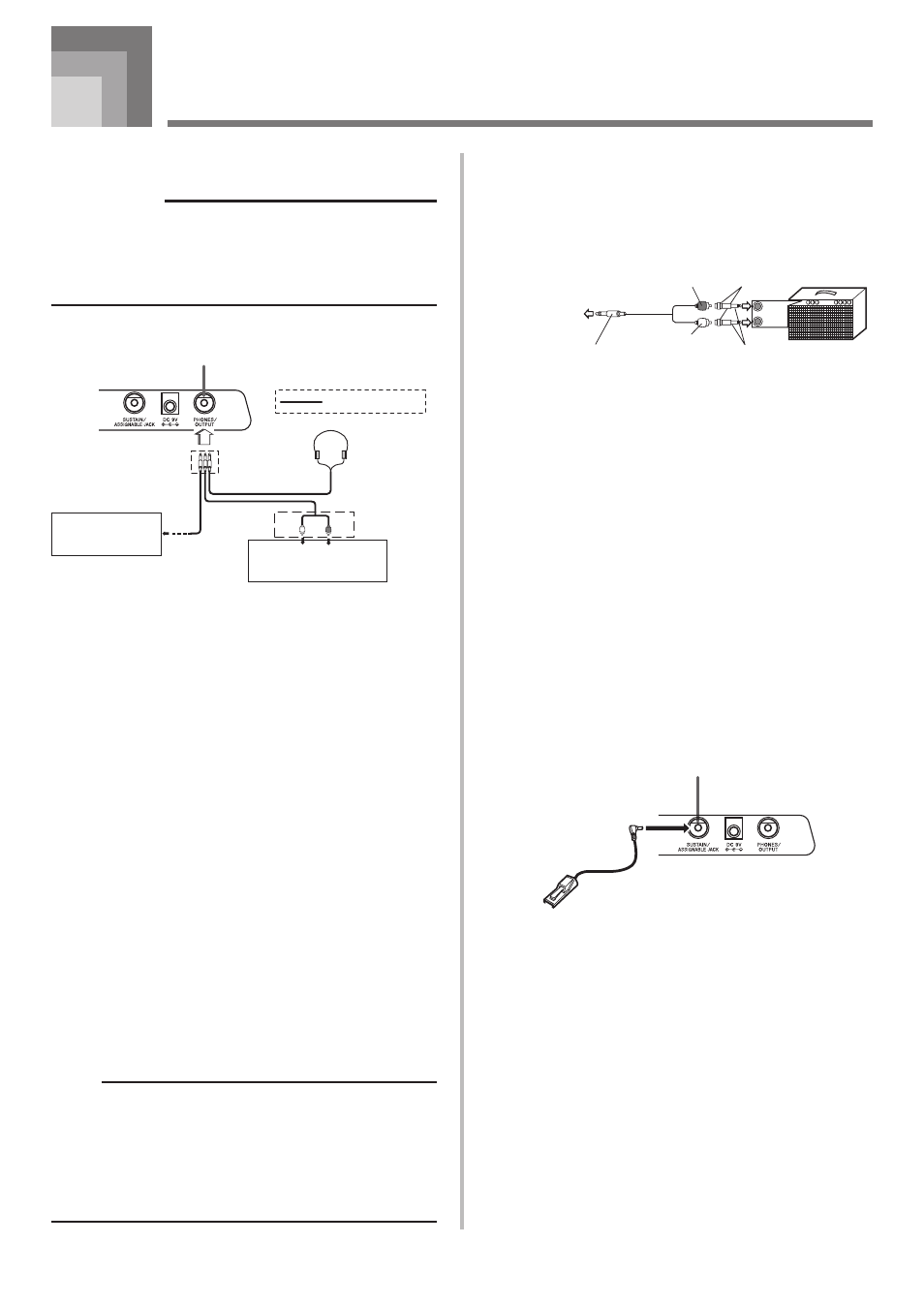

Collegamenti
Terminale PHONES/OUTPUT
PREPARATIVI
• Prima di collegare le cuffie o un altro apparecchio esterno,
accertarsi innanzitutto di abbassare l’impostazione del
livello del volume della tastiera e dell’apparecchio collegato.
Quindi, è possibile regolare il volume sul livello desiderato
dopo aver completato i collegamenti.
[Pannello posteriore]
SINISTRA DESTRA
AUX IN o terminale simile
dell’amplificatore audio
Bianca Rossa Spina a piedino
Collegamento audio
Amplificatore per
tastiera, amplificatore
per chitarra, ecc.
2
3
Spina normale
stereo
Terminale PHONES/OUTPUT
1
Collegamento delle cuffie (Figura 1)
Il collegamento delle cuffie silenzia l’emissione del suono dai
diffusori incorporati nella tastiera, consentendo così di
suonare anche di sera tardi senza la preoccupazione di
disturbare gli altri.
Apparecchio audio (Figura 2)
Collegare la tastiera ad un apparecchio audio usando un cavo
di collegamento reperibile in commercio con una spina
normale ad un capo e due spine a piedino all’altro capo.
Notare che la spina normale da collegare alla tastiera deve
essere una spina stereo, altrimenti sarà possibile emettere
soltanto uno dei canali stereo. In questa configurazione,
normalmente regolare il selettore di ingresso dell’apparecchio
audio nella posizione corrispondente al terminale (di solito
contrassegnato da AUX IN o da un’indicazione simile) al
quale è collegato il cavo dalla tastiera. Per i dettagli, fare
riferimento alla documentazione allegata all’apparecchio
audio.
Amplificatore per strumenti musicali (Figura 3)
Usare un cavo di collegamento reperibile in commercio per
collegare la tastiera ad un amplificatore per strumenti
musicali.
NOTA
• Accertarsi di usare un cavo di collegamento avente una
spina normale stereo sul capo da collegare alla tastiera,
e sull’altro capo un connettore che fornisce l’ingresso
per due canali (sinistro e destro) all’amplificatore al quale
si sta collegando la tastiera. Un tipo di connettore
sbagliato su uno dei due capi del cavo può causare la
perdita di uno dei canali stereo.
Quando si collega la tastiera ad un amplificatore per
strumenti musicali, regolare il volume della tastiera su un
livello relativamente basso ed effettuare le regolazioni per il
volume di uscita usando i comandi sull’amplificatore.
Esempio di collegamento
INPUT 1
INPUT 2
Connettore per spina a piedino Spina a piedino
(rossa)
Spina a piedino
(bianca) Spina normale stereo Amplificatore per
tastiera o chitarra
al terminale
PHONES/OUTPUT
della tastiera
Spina normale
Collegamento ad un computer o
ad un altro apparecchio
È anche possibile collegare la tastiera ad un computer o ad
un sequencer. Per i dettagli, fare riferimento a “Collegamento
ad un computer” a pagina I-47.
Terminale SUSTAIN/ASSIGNABLE
JACK
È possibile collegare un pedale di sustain (SP-3 o SP-20)
opzionale al terminale SUSTAIN/ASSIGNABLE JACK per
abilitare le funzioni descritte di seguito.
Per i dettagli su come selezionare la funzione del pedale
desiderata, fare riferimento a “SUSTAIN/ASSIGNABLE
JACK (Default: SUS)” a pagina I-50.
Pedale di sustain
• Con i toni di piano, la pressione del pedale fa sì che le note
siano prolungate, proprio come il pedale del forte di un
piano.
• Con i toni di organo, la pressione del pedale fa sì che le
note continuino a suonare fino a quando il pedale viene
rilasciato.
Terminale SUSTAIN/ASSIGNABLE JACK
SP-20
