I-58

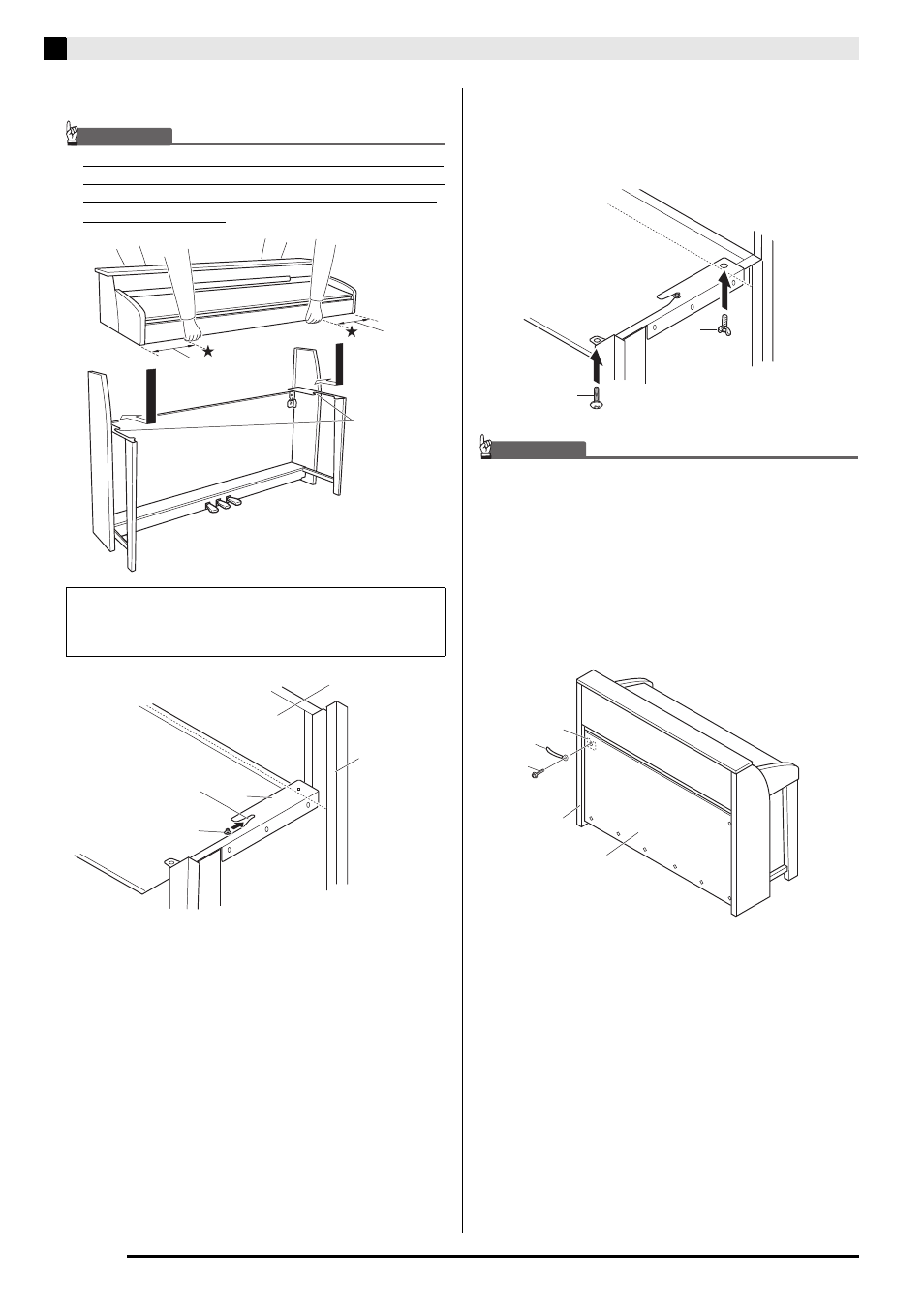

Montaggio del supporto
6.
Posizionare il piano sul supporto.
IMPORTANTE!
• Per assicurarsi di non schiacciarsi le dita tra il piano
e il supporto, afferrare il piano sui suoi lati (non sulle
sue estremità) alle posizioni segnalate con le stelle
(
) nell’illustrazione.
7.
Innanzitutto, usare i due bulloni a farfalla 
per fissare il retro del piano al supporto.
Successivamente, usare le due viti
 per
fissare la parte frotale del piano.
IMPORTANTE!
• I bulloni a farfalla  e le viti  evitano lo slittamento
del piano dal supporto. Non usare mai il piano senza
installare i bulloni a farfalla
 e le viti  .
8.
Collegare il lato sinistro del pannello
posteriore
 alla staffa  del pannello
laterale  .
• Quando si collega il pannello posteriore, posizionare
il fermaglio
 sulla vite  come mostrato
nell’illustrazione riportata sotto.
• A questo punto le viti  sul fondo del piano
dovranno agganciarsi nei ritagli delle staffe del
supporto
 .
7
Almeno 10 cm
Almeno 10 cm
7
6
Ritaglio della staffa
Retro del piano
Pannello
laterale del
supporto
H
K
G
I
8
C
B
