I-25
8
H
H
8
H 8

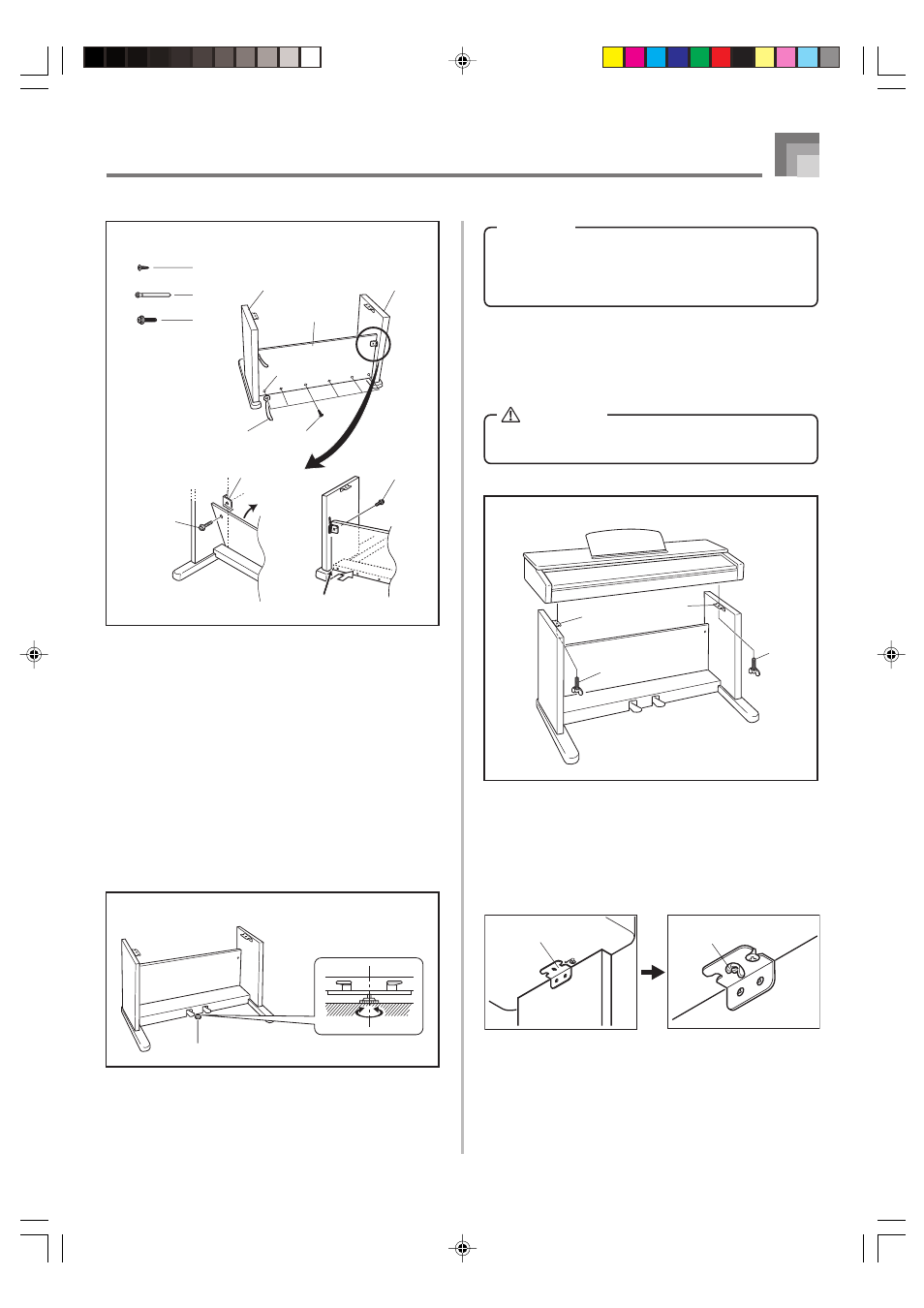

Istruzioni per il montaggio
420A-I-027A
3. Ruotare la vite di regolazione altezza 7 fino a quando essa
sostiene la traversa D, evitando che la traversa si pieghi
quando si premono i pedali (Figura 5).
2. Applicare il pannello posteriore C alle staffe 4 e alla
traversa D. Notare che il pannello posteriore C deve essere
installato in modo che esso venga a trovarsi davanti alle
staffe 4 (Figura 4). Usare le due viti I e le sei viti F per
fissare il pannello posteriore in posizione (Figure 3 e 4).
Notare che si deve installare anche il fermaglio G a questo
punto come mostrato nell’illustrazione.
• Innanzitutto, installare le viti I più in alto sui lati sinistro
e destro del pannello posteriore C. Notare che si deve
infilare il fermaglio G sulla vite F al punto 5 prima di
avvitare la vite F.
• Il pannello posteriore C deve poggiare sui piedi dei
montanti laterali A e B come indicato da 6
nell’illustrazione. Premere il pannello posteriore C contro
la traversa D quando si installano le viti I.
Figura 4
5
4
6
F
C
F G
I
I
A B
G
I
(Retro)
Figura 5
7
Importante!
• Accertarsi di ruotare la vite di regolazione altezza 7 e
di eseguire il procedimento di regolazione sopra descritto
prima di premere i pedali. Se non si fa ciò, la traversa
D potrebbe subire danni.
2 Installazione della tastiera sul
supporto
ATTENZIONE
Fare attenzione a non stringersi le dita fra la tastiera e il
supporto!
Accertarsi di fissare saldamente la tastiera al supporto usando
i bulloni ad alette H (Figura 6).
• Infilare le viti sul fondo della tastiera nelle fessure sui due
cantonali d’angolo 8. Quindi, fissare la tastiera al supporto
con i due bulloni ad alette H (Figura 7).
• I bulloni ad alette trattengono la tastiera evitando che scivoli
dal supporto. Accertarsi di fissare sempre la tastiera con i
bulloni ad alette.
Figura 6
Figura 7
Davanti
Retro
