Profilo del prodotto
Manuale utente
di Mavic Pro
8
©
2017 DJI Tutti i diritti riservati.

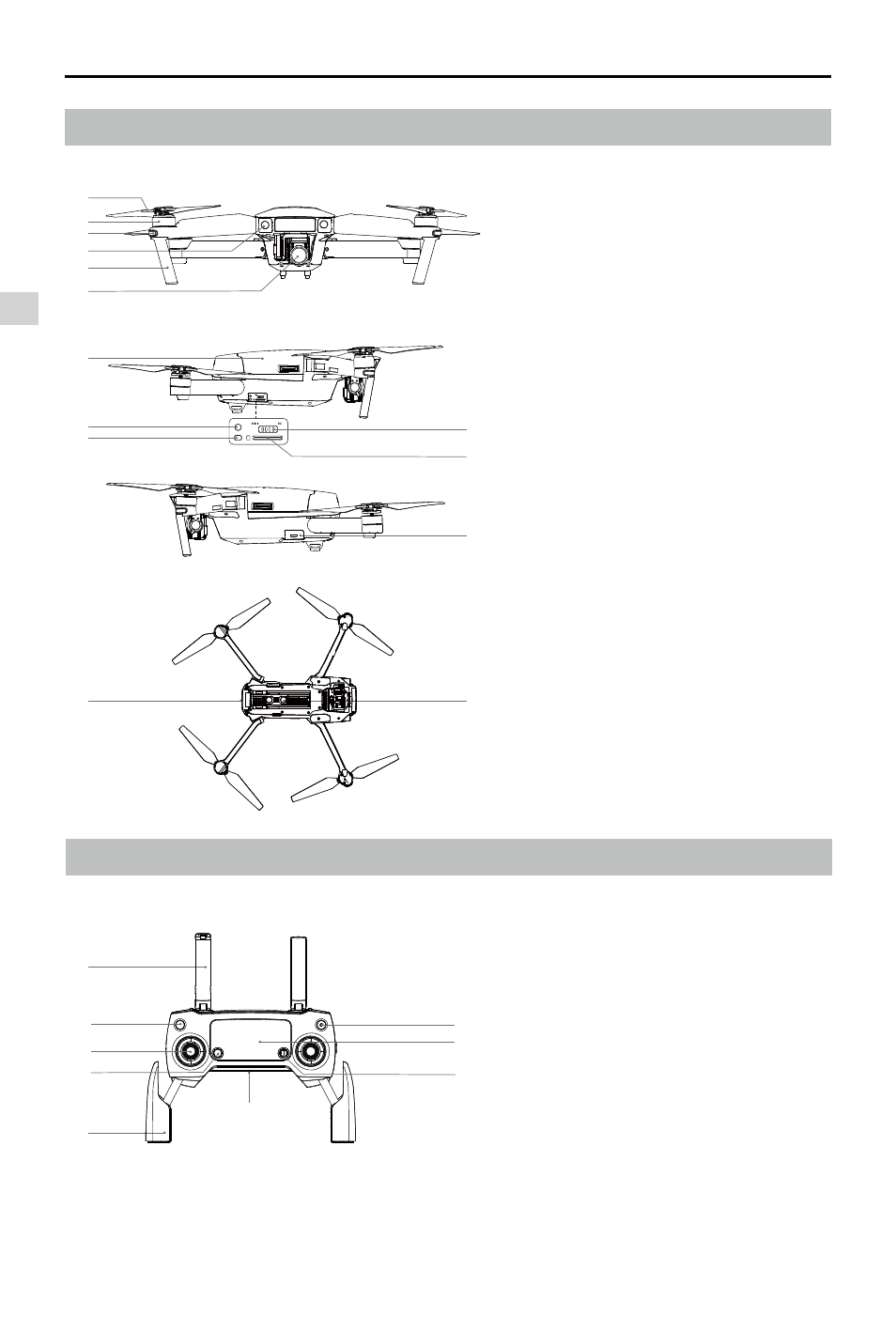

Schema del velivolo
Schema del dispositivo di controllo remoto
1. Elica
2. Motore
3. Indicatore LED anteriore
4. Sistema di visione in avanti
5. Carrello di atterraggio
(con antenna integrata)
6. Gimbal e telecamera
7. Batteria di volo intelligente
8. Pulsante di collegamento
9. Indicatore dello stato di collegamento
10. Slot per micro-scheda SD per
telecamera
11. Commutatore della modalità di controllo
12. Porta micro-USB
13. Indicatore di stato del velivolo
14. Sistema di visione verso il basso
1
3
5
4
2
8
9
6
7
1. Antenne
Trasmettono il comando del velivolo e
il segnale video.
2. Pulsante di ritorno alla posizione
iniziale (RTH)
Premere e tenere premuto il pulsante
per avviare il ritorno alla posizione
iniziale (RTH). Premere nuovamente
per annullare la funzione RTH.
3. Pulsante di accensione
Attiva e disattiva il dispositivo di
controllo remoto.
4. Levetta di comando
Controlla l'orientamento e il movimento
del velivolo.
1
2
3
4
5
6
7
11
10
12
14
13
9
8
