Configurazione dell’impianto
Diffusori I collegamenti Power Link sono utilizzati solo nelle configurazioni con il BeoSound 5.
Nelle configurazioni audio/video, i diffusori sono collegati all’impianto audio o video.
Non collegare nessuno dei prodotti dell’impianto alla rete di alimentazione prima di
aver collegato tutti i cavi.
* 1 NOTA: collegare solo a una LAN (local area
network) interna alla propria abitazione.

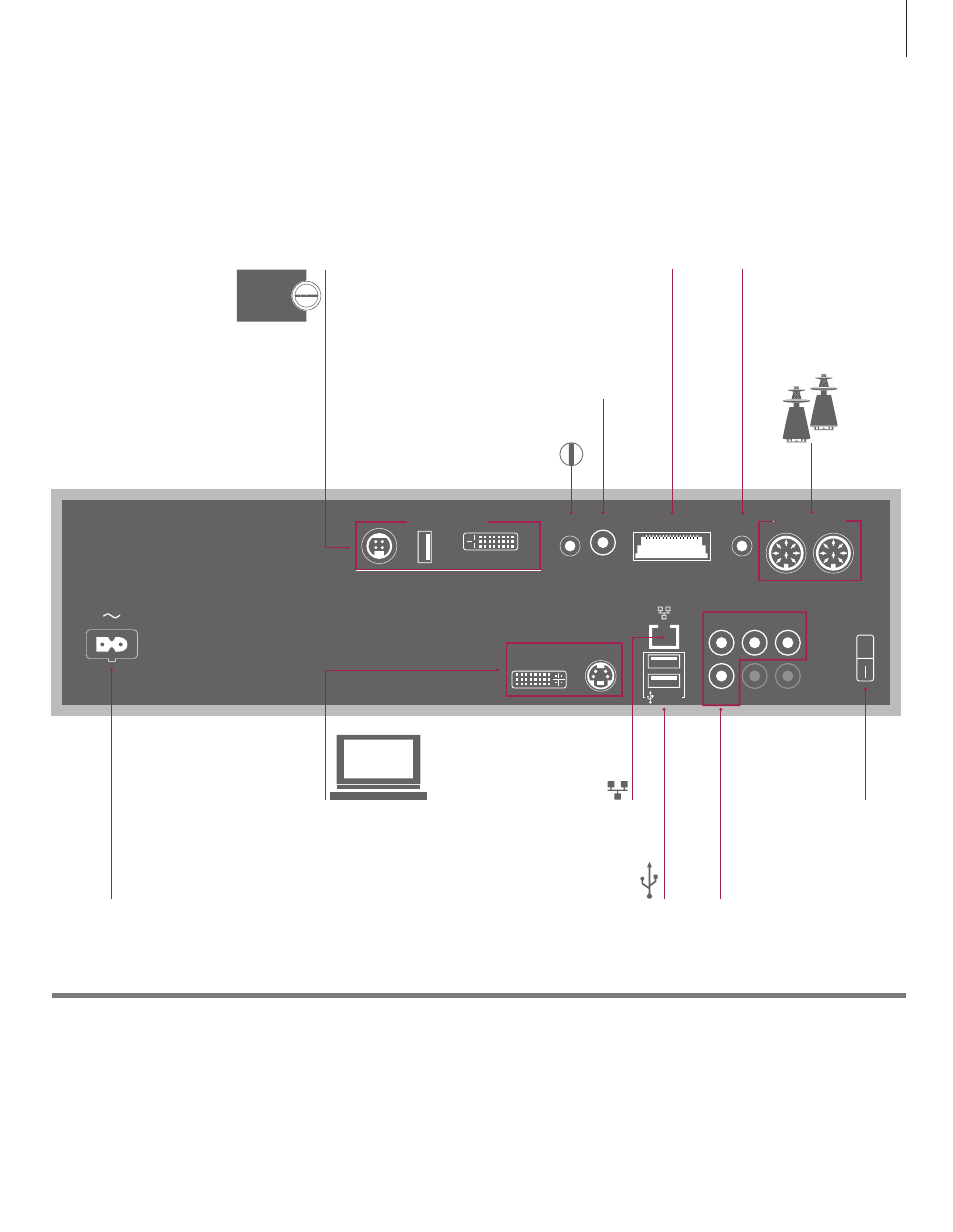

MASTER UNIT IR
Y Pb Pr
VIDEO
S-VIDEO DVI-I
R 5 V DC
0.5 A
12 V DC 1.2 A
5 V DC 0.35 A
5 V DC
0.15 A
L
SPDIF MASTER LINK
LINE
OUT
POWER LINK
17
Collegamenti televisore
Alimentazione elettrica
Interruttore
standby
Collegamenti
USB – solo uso
servizio
Collegamento
Ethernet* 1
Collegamenti televisore alternativi
Collegamento di un impianto audio e video
compatibile e per la distribuzione del BeoLink in
tutta l’abitazione
Ricevitore IR esterno
Per uso futuro
Per diffusori con ingresso digitale
Collegamenti del BeoSound 5
(POWER, USB e VIDEO)
Uscita canali audio sinistro
e destro televisore
