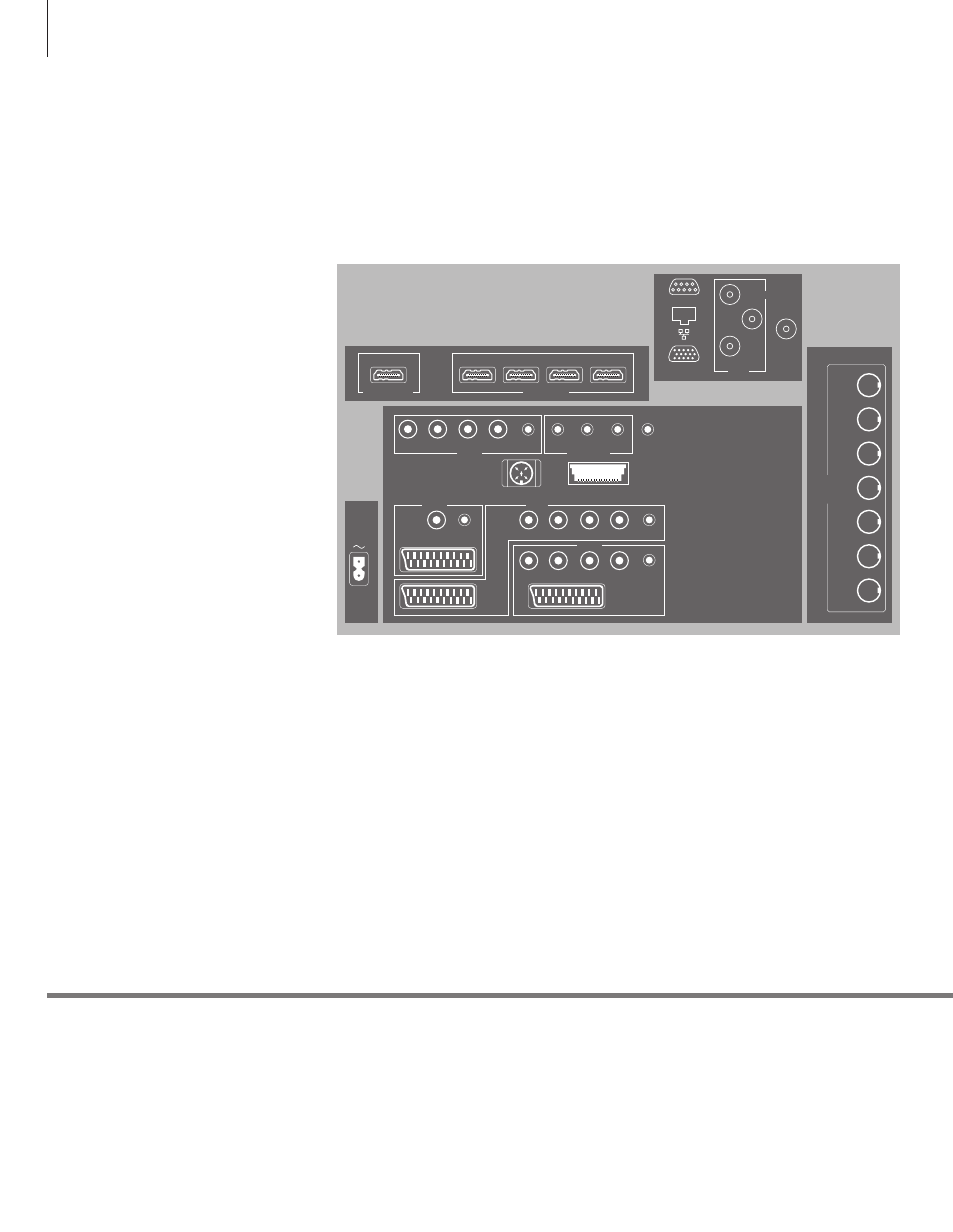

Pannelli di collegamento – BeoVision 7-40
È necessario che ciascun dispositivo collegato al pannello di collegamento principale
venga registrato nel menu COLLEGAMENTI. Ciascun dispositivo collegato al pannello
di collegamento laterale deve essere registrato nel menu COLLEGAMENTI.
Suggerimenti utili
Cavo alimentazione e spina Collegare la presa ~ sul pannello di collegamento principale del televisore alla presa a muro. Il televisore
si trova in modalità standby ed è pronto per l’uso.
HDMI OUT (PROJECTOR OUT)
Collegamento di un proiettore.
HDMI IN (A–D)
Per fonti video High Definition Multimedia Interface
(HDMI) o PC. Una presa HDMI può essere occupata
da un apparecchio video integrato. Le fonti possono
essere registrate su tutti i gruppi prese AV. Per
ampliare il numero di prese HDMI, collegare un
HDMI Expander alla presa HDMI C.
AV1
Gruppo prese per il collegamento AV di un
registratore video o set-top box primari. È possibile
collegare altri tipi di dispositivi video supplementari.
AV2
Gruppo prese per il collegamento AV di dispositivi
video supplementari.
AV3
Gruppo prese per il collegamento AV di dispositivi
video supplementari.
Il televisore mantiene un percorso di segnale
aperto fra un registratore collegato alla presa AV1
e una fonte registrabile collegata alla presa AV3.
Ciò consente di impostare la fonte su AV3 in modo
che si attivi automaticamente, oltre a impostare il
registratore su AV1 per registrazioni programmate
della fonte su AV3, sempre che il dispositivo
collegato supporti queste funzioni.
AV4
Occupata dal lettore Blu-ray opzionale.
AV5
Gruppo prese per il collegamento AV di dispositivi
video supplementari.
AV6
Gruppo prese per il collegamento AV di dispositivi
video supplementari. È inoltre possibile collegare
cuffie, una fotocamera, una videocamera o un
dispositivo USB. Questo gruppo prese è ubicato
sul pannello di collegamento laterale. Vedere
l'illustrazione a pagina 29.
PUC (AV1 – AV3, AV5 – AV6)
Per segnali di controllo infrarossi (IR) a dispositivi
esterni collegati a una presa AV.
L-IN, R-IN (AV5 – AV6)
Ingresso di linea destro e sinistro. AV è per il
collegamento audio di, per esempio, una fotocamera
o una videocamera.
VIDEO IN (AV5 – AV6)
Per il segnale video. Su AV6 è inoltre possibile
collegare una fotocamera, una videocamera o una
console per videogiochi.
Y – Pb – Pr (AV2 – AV3)
Per i segnali video da una fonte esterna, con una
fonte HDTV. Può essere utilizzata con una presa
AV o con prese audio digitali.
SPDIF (AV1 – AV3, AV5 – AV6)
Presa d'ingresso audio digitale, per esempio un
lettore DVD.
TTL/RS232
Da utilizzare solo per installazioni in alberghi.
PUC 1+2
Per il collegamento di un trasmettitore IR esterno
in una configurazione home cinema o un HDMI
Expander.
IR IN
Per un ricevitore IR aggiuntivo quando il televisore
è configurato con un proiettore.
STAND
Per il collegamento di uno stand motorizzato.
POWER
LINK
CENTRE
1
1 (SUB)
2
3
4
5
6
MASTER LINK STAND
AV 5
R IN L IN VIDEO
IN
SPDIF PUC
SPDIF
SPDIF
PUC Y
Y
Pb
Pb
Pr SPDIF
Pr
AV 1
AV 3
AV 2
CONTROL
PUC
PUC
TTL RS232 PUC 1+2 IR-IN
HDMI IN HDMI OUT
A PROJECTOR OUT B C D
CINEMA CONTROL
VGA IN
1
Analogue
DVB-S
DVB-T/C
2
3
ANT
LINK TV
OUT
