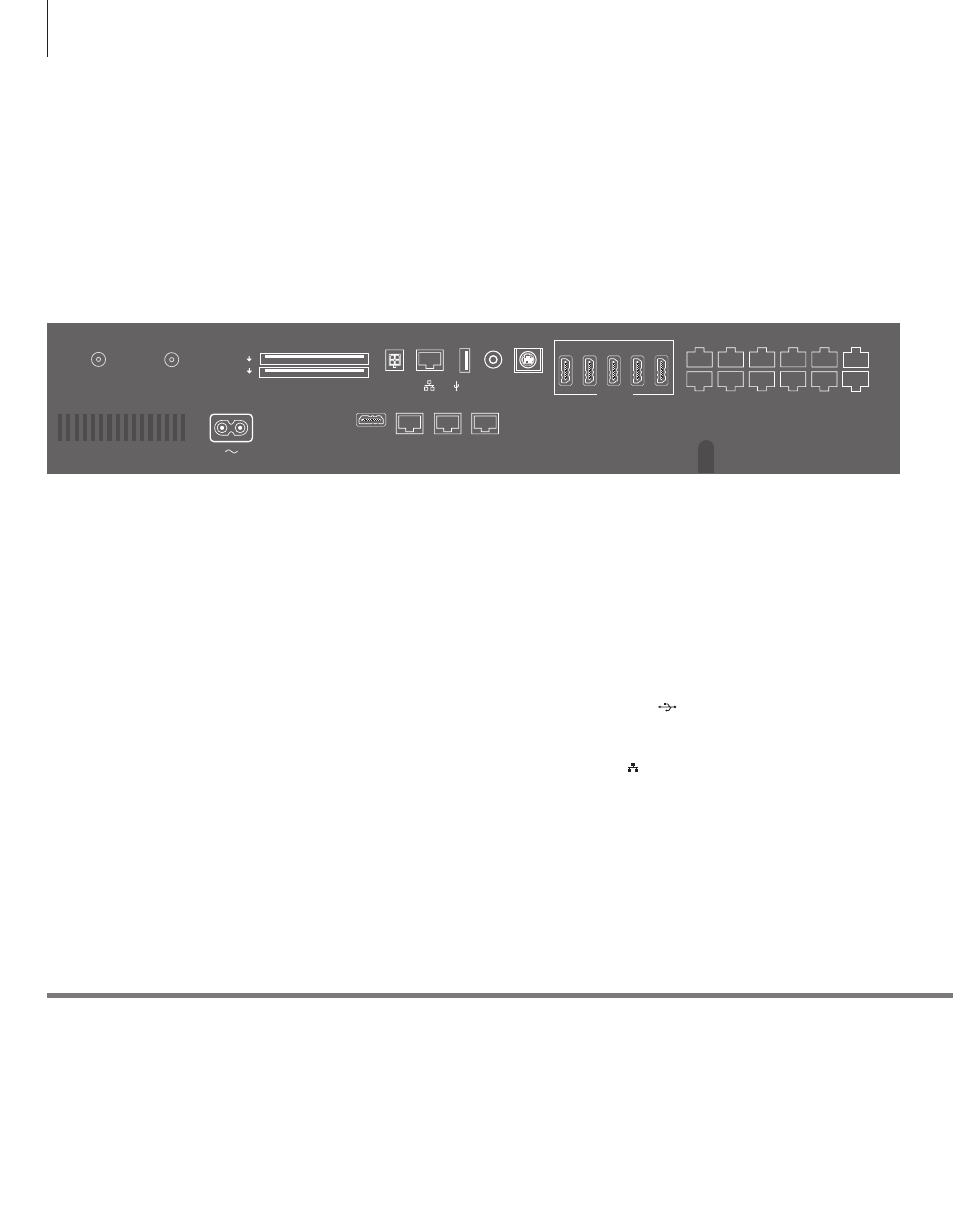

Pannello dei collegamenti
È necessario che ciascun dispositivo collegato al pannello dei collegamenti venga
registrato nel menu IMPOSTAZIONI ELENCO FONTI.
Informazioni
Collegare la presa ~ sul pannello dei collegamenti del sistema alla presa a muro.
Il sistema si trova in standby ed è pronto per l’uso.
Il cavo dell’alimentazione e la relativa spina in dotazione sono stati progettati
specificamente per il prodotto. Non sostituire la spina e, se il cavo dovesse
subire danni, è necessario acquistarne uno nuovo da un rivenditore Bang &
Olufsen.
~– Alimentazione elettrica
Per il collegamento alla rete di alimentazione elettrica.
PL 1-6 (Power Link)
Per il collegamento di diffusori esterni in una
configurazione audio surround. Per ulteriori
informazioni, vedere la guida online. A seconda
dello schermo del televisore, una presa PL, PL6 per
esempio, può essere utilizzata per il collegamento
di un diffusore centrale integrato al televisore.
MONITOR CONTROL
Per il collegamento di uno schermo Bang & Olufsen.
PUC 1–3 A+B
Per segnali di controllo a infrarossi (IR) a dispositivi
esterni collegati a una presa HDMI IN, HDMI OUT o
AV IN. Consente di azionare prodotti di altra marca
con il telecomando Bang & Olufsen.
CTRL (1–2)
Per uso futuro.
EXT. IR
Per il collegamento di un ricevitore IR secondario.
HDMI IN (1–5)
L'High Definition Multimedia Interface consente di
collegare diverse fonti video, come set- top box,
lettori multimediali, lettori Blu-ray o un PC.
AV IN
Per il collegamento di apparecchi video analogici.
S/P-DIF IN
Presa ingresso audio digitale, per esempio un PC.
USB ( )
Per il collegamento di un dispositivo USB per esplorare
le proprie foto digitali, video o file musicali.
Ethernet* 1
Per la connessione a Internet. Per aggiornamenti
software, accesso a WebMedia e il download delle
tabelle PUC.
1 *Assicurarsi che il cavo di collegamento fra il
prodotto e il router non sia posizionato all'esterno
dell'edificio per prevenire un possibile contatto con
l'alta tensione.
Cavo alimentazione e
spina
CTRL 1 CTRL 2 CTRL 3
PUC 3 A+B PL 1 PL 2 PL 3
EXT IR PUC 1
A+B
CTRL 4
PUC 2
A+B
CTRL 5
NOT
USED
PL 4 PL 5
1 2 3 4 5
HDMI IN
AV
IN
S/P-DIF
IN
5V
0,5A
12V=1.0A
STAND
COMMON INTERFACE
CHIPSIDE
CHIPSIDE
5V=50mA
AERIAL
14/18V=0.4A
SATELLITE
HDMI
OUT
MONITOR
CONTROL
IR/AUTO
CONTRAST
PL 6
