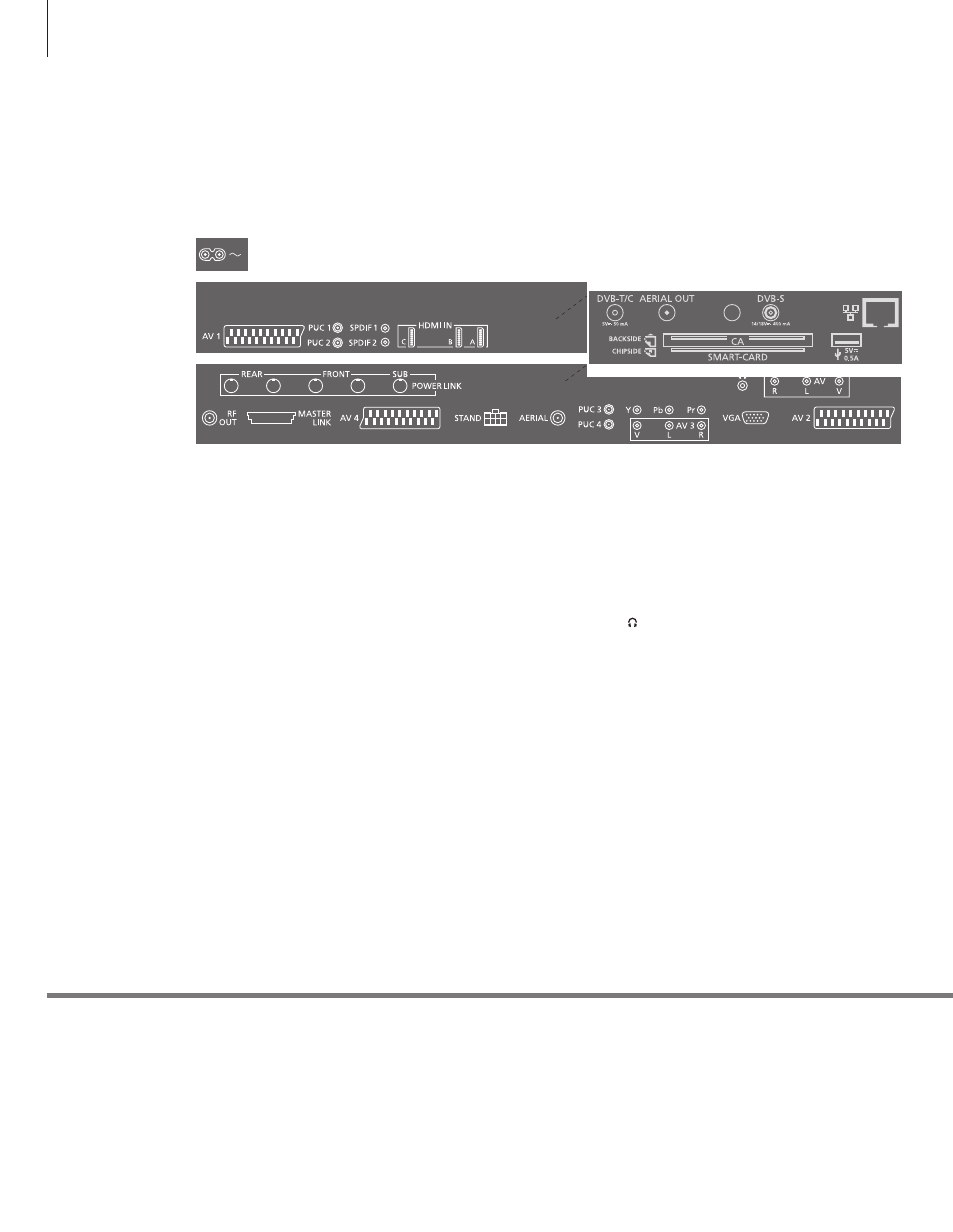

Pannelli di collegamento – BeoVision 10-40/46
~ – Alimentazione elettrica
Per il collegamento alla rete di alimentazione
elettrica.
AV (1–2 e 4)
Presa a 21 poli per il collegamento di apparecchi
video aggiuntivi, quali un lettore DVD, un set-top
box, un decodificatore o un videoregistratore.
PUC (1–4)
Per segnali di controllo infrarossi (IR) a dispositivi
esterni collegati a una presa AV.
SPDIF (1–2)
Presa d'ingresso audio digitale, per esempio un
lettore DVD. Può essere utilizzata con una presa
AV.
HDMI IN (A–B, e C su alcuni modelli)
Per fonti video High Definition Multimedia Interface
(HDMI) o PC. Le fonti possono essere registrate su
tutti i gruppi prese AV. Per ampliare il numero di
prese HDMI, collegare un HDMI Expander alla presa
HDMI C, se presente, oppure alla presa HDMI B.
POWER LINK (FRONT – REAR)
Prese per il collegamento di diffusori esterni in
una configurazione audio surround. Per ulteriori
informazioni, vedere la Guida.
POWER LINK (SUB)
Presa utilizzata per il collegamento di un
subwoofer Bang & Olufsen.
RF OUT
Presa di uscita dell’antenna per la distribuzione di
segnali video in altre stanze. Richiede un amplificatore
RF Link. Per ulteriori informazioni, vedere la Guida.
MASTER LINK
Per un impianto audio o video compatibile Bang &
Olufsen.
STAND
Per il collegamento di uno stand motorizzato.
AERIAL
Presa d'ingresso dell'antenna per il segnale TV
analogico.
Y – Pb – Pr (AV2–4, 6)
Per i segnali video da una fonte esterna, con una
fonte HDTV. Può essere utilizzata con una presa
AV o con prese audio digitali.
AV3 (video, L, R)
Per il collegamento audio (canale audio destro e
sinistro, rispettivamente) e segnali video da una
fonte esterna.
VGA (AV3)
Per collegare un PC e ricevere grafica analogica.
CAMERA (R, L, video, AV5)
Per il collegamento audio (canale audio destro e
sinistro, rispettivamente) e segnali video da una
fonte esterna.
Collegamento di cuffie stereo.
Nota: l’ascolto prolungato ad alto volume può
danneggiare l’udito!
1 *DVB
Cavo alimentazione e spina
Uso di una videocamera o cuffie
Il numero e il tipo delle prese DVB dipendono dal modulo DVB opzionale installato sul televisore.
Collegare la presa ~ sul pannello di collegamento principale del televisore alla presa a muro. Il televisore
si trova in modalità standby ed è pronto per l’uso.
Vedere la Guida per informazioni sull'uso di una videocamera o di cuffie.
CAMERA
5
24
È necessario che ciascun dispositivo collegato al pannello di collegamento principale
venga registrato nel menu "COLLEGAMENTI".
Alimentazione elettrica
