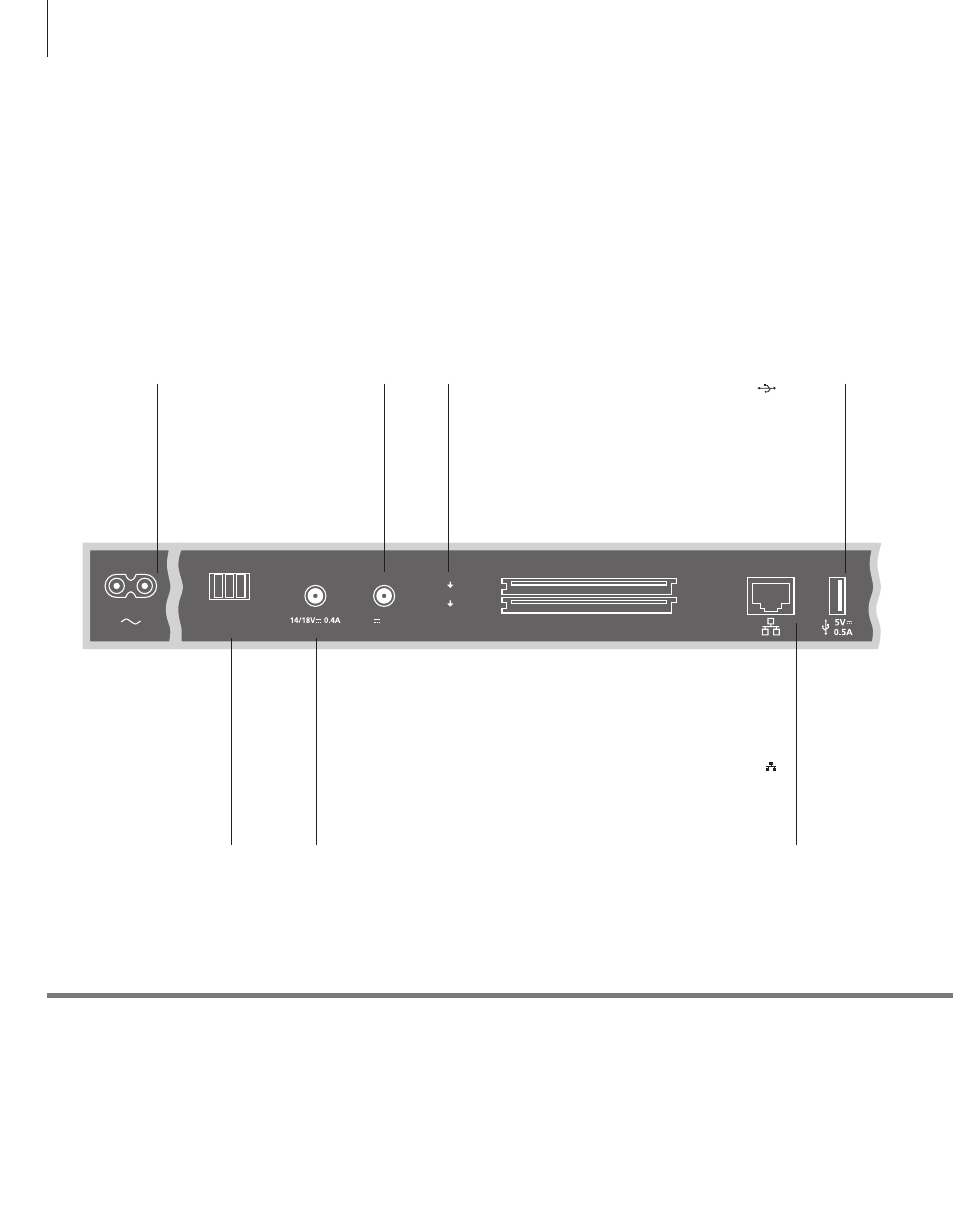

Pannello dei collegamenti – BeoPlay V1–32
Importante
È necessario che ciascun dispositivo collegato al pannello dei collegamenti venga
registrato nel menu IMPOSTAZIONE ELENCO FONTI.
Cavo alimentazione
e spina
Collegare la presa ~ sul pannello dei collegamenti del televisore alla presa a
muro. Il televisore si trova in modalità standby ed è pronto per l’uso.
Il cavo dell’alimentazione e la relativa spina in dotazione sono stati progettati
specificamente per il prodotto. Non sostituire la spina e, se il cavo dovesse
subire danni, è necessario acquistarne uno nuovo approvato da Bang & Olufsen. 1* Assicurarsi che il cavo di collegamento fra il
prodotto e il router non sia posizionato all'esterno
dell'edificio per prevenire un possibile contatto
con l'alta tensione.
Ethernet ( )* 1
Per la connessione a Internet.
Per aggiornamenti software o
streaming di foto, video o file
musicali digitali tramite UPnP;
per esempio, un dispositivo NAS
SATELLITE (14/18V – 0.4A)
Presa d'ingresso dell'antenna per un segnale
satellitare digitale. A seconda delle opzioni
del sintonizzatore, possono essere presenti
una o nessuna presa satellitare. Non collegare
un'antenna opzionale attiva qui
2 x COMMON INTERFACE (Modulo CA)
Per l'inserimento di un modulo CA e di una
smart card per l'accesso a canali digitali
criptati. Per ulteriori informazioni sulle
combinazioni di smart card e moduli CA,
contattare il proprio rivenditore. Vedere la
guida online per informazioni sul corretto
inserimento*
2
USB ( , 5V – 0.5A)
Per il collegamento di
un dispositivo USB per
esplorare le proprie
foto digitali, video o
file musicali
AERIAL (5V – 50mA)
Presa di ingresso antenna per
antenna esterna/TV via cavo
o per un segnale analogico
~ –
Alimentazione
elettrica
Collegamento
alla rete di
alimentazione
elettrica
ANTENNA WLAN
Per il collegamento di
un'antenna di rete wireless
WLAN
ANTENNA
AERIAL COMMON INTERFACE SATELLITE
CHIPSIDE
CHIPSIDE
5V 50mA
