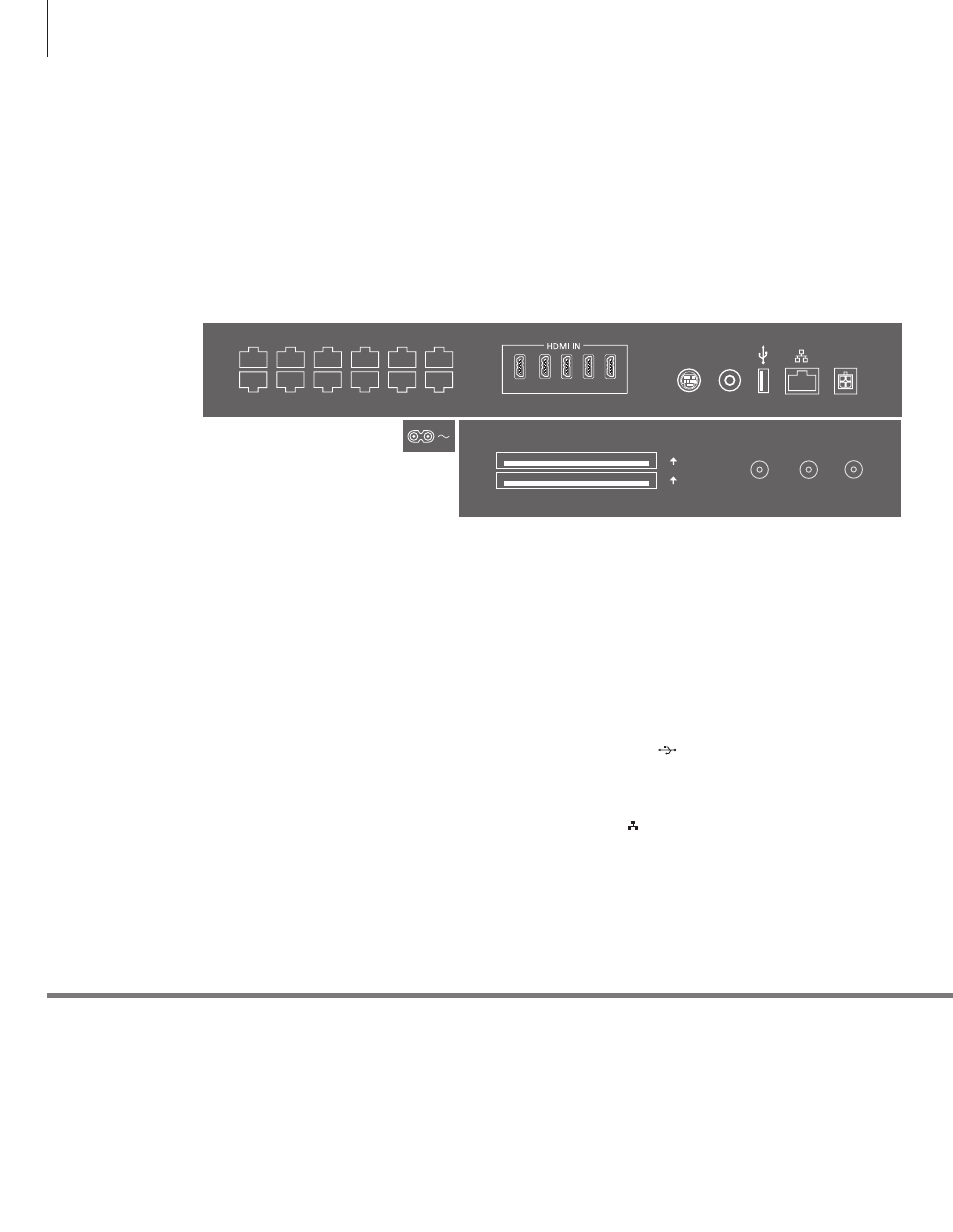

Pannelli di collegamento
È necessario che ciascun dispositivo collegato al pannello dei collegamenti
principale venga registrato nel menu IMPOSTAZIONE ELENCO FONTI. I dispositivi
collegati al pannello dei collegamenti superiore possono essere registrati nel menu
IMPOSTAZIONE ELENCO FONTI.
Informazioni
Collegare la presa ~ sul pannello di collegamento principale del televisore alla
presa a muro. Il televisore si trova in modalità standby ed è pronto per l’uso.
Il cavo dell’alimentazione e la relativa spina in dotazione sono stati progettati
specificamente per il prodotto. Non sostituire la spina e, se il cavo dovesse
subire danni, è necessario acquistarne uno nuovo da un rivenditore Bang & Olufsen.
~– Alimentazione elettrica
Per il collegamento alla rete di alimentazione elettrica.
PL 1-5 (Power Link)
Per il collegamento di diffusori esterni in una
configurazione audio surround. Per ulteriori
informazioni, vedere la guida online.
MONITOR CONTROL
Per uso futuro.
PUC 1–3 A+B
Per segnali di controllo a infrarossi (IR) a dispositivi
esterni collegati a una presa HDMI IN o AV IN.
Consente di azionare prodotti di altra marca con il
telecomando Bang & Olufsen.
CTRL (1–2)
Per uso futuro.
EXT. IR
Per uso futuro.
HDMI IN (1–5)
L'High Definition Multimedia Interface consente di
collegare diverse fonti video, come set-top box,
lettori multimediali, lettori Blu-ray o un PC.
AV IN
Per il collegamento di apparecchi video analogici.
S/P-DIF IN
Presa ingresso audio digitale, per esempio un PC.
USB ( )
Per il collegamento di un dispositivo USB per
esplorare le proprie foto digitali, video o file
musicali.
Ethernet* 1
Per la connessione a Internet. Per aggiornamenti
software, accesso a WebMedia e il download delle
tabelle PUC.
1 *Assicurarsi che il cavo di collegamento fra il
prodotto e il router non sia posizionato all'esterno
dell'edificio per prevenire un possibile contatto con
l'alta tensione.
Cavo alimentazione e
spina
PL 5 PL 4
MONITOR
CONTROL
PUC 2
A+B
PUC 1
A+B EXT. IR
PL 3 PL 2 PL1 PUC 3 A+B
CTRL 3 CTRL 2 CTRL 1
1 2 3 4 5
S/P-DIF
IN STAND
AV
IN
CHIPSIDE
CHIPSIDE
AERIAL SATELLITE COMMON INTERFACE
2 1
