Programmazione: principi fondamentali, gestione file
3.2 Apertura e inserimento di programmi
3
104
TNC 620 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015

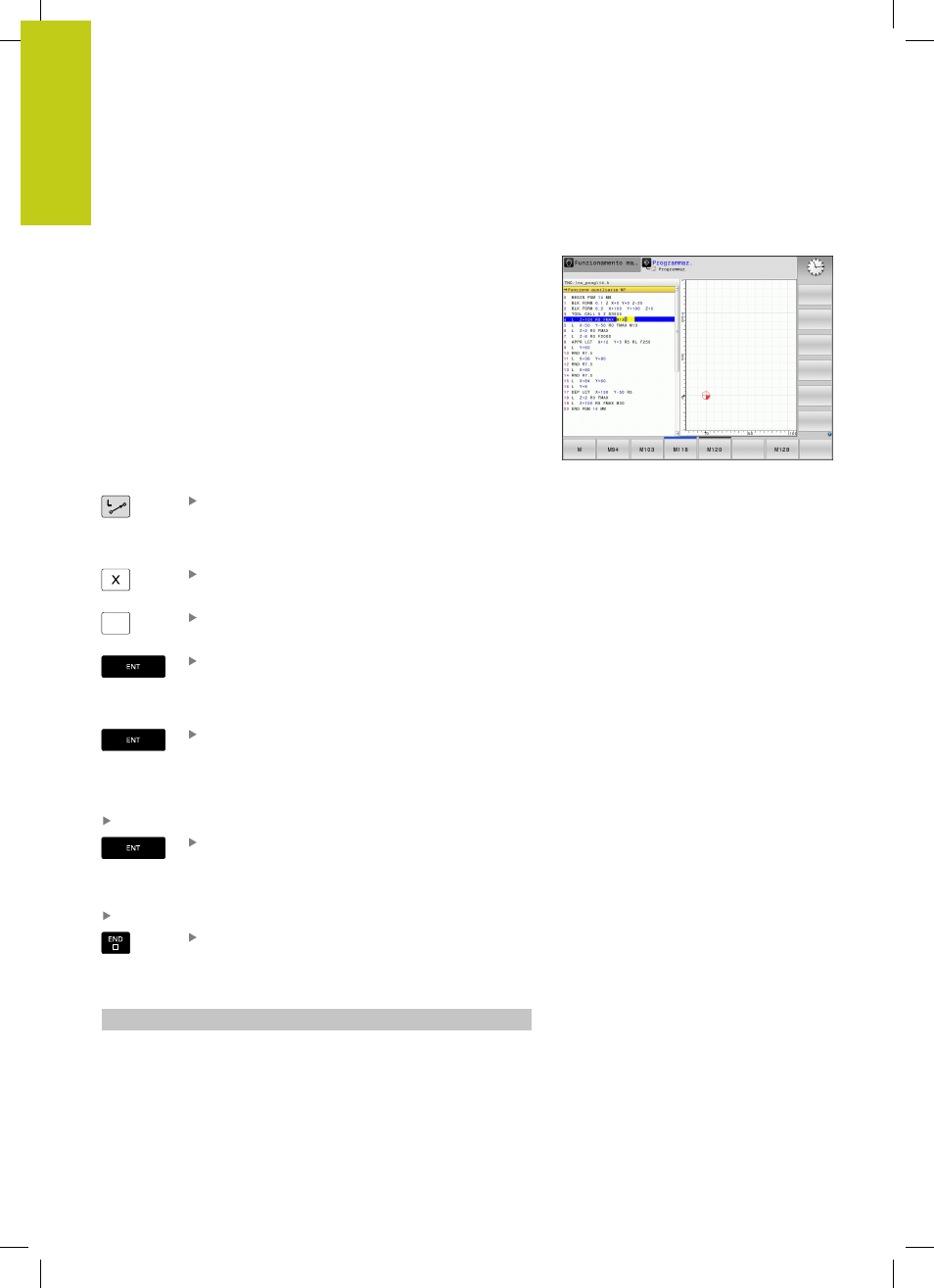

Programmazione dei movimenti utensile nel dialogo
con testo in chiaro
Per programmare un blocco si inizia con il tasto di dialogo. Nella
riga di intestazione dello schermo il TNC chiederà tutti i dati
necessari.
Esempio per un blocco di posizionamento
Inserire Aprire il blocco
COORDINATE?
10 (coordinata di destinazione per l'asse X)
Y
20 (coordinata di destinazione per l'asse Y)
Con il tasto
ENT passare alla domanda successiva
CORR. RAGGIO: RL/RR/SENZA CORR.:?
Inserire "senza correzione del raggio" e
confermare con il tasto ENT per passare alla
domanda successiva
AVANZAMENTO F=? / F MAX = ENT
100 (inserire l'avanzamento per questa traiettoria 100 mm/min)
Con il tasto
ENT passare alla domanda successiva
FUNZIONE AUSILIARIA M?
Inserire
3 (funzione ausiliaria M3 "Mandrino on").
Con il tasto
END il TNC chiude questo dialogo.
La finestra di programma visualizza la riga:
3 L X+10 Y+5 R0 F100 M3
