290 7 Programmazione: Funzioni ausiliarie
7.
3 F
unzioni ausiliar
ie per indicazioni di coor
dinat
e
7.3 Funzioni ausiliarie per
indicazioni di coordinate
Programmazione di coordinate riferite alla
macchina: M91/M92

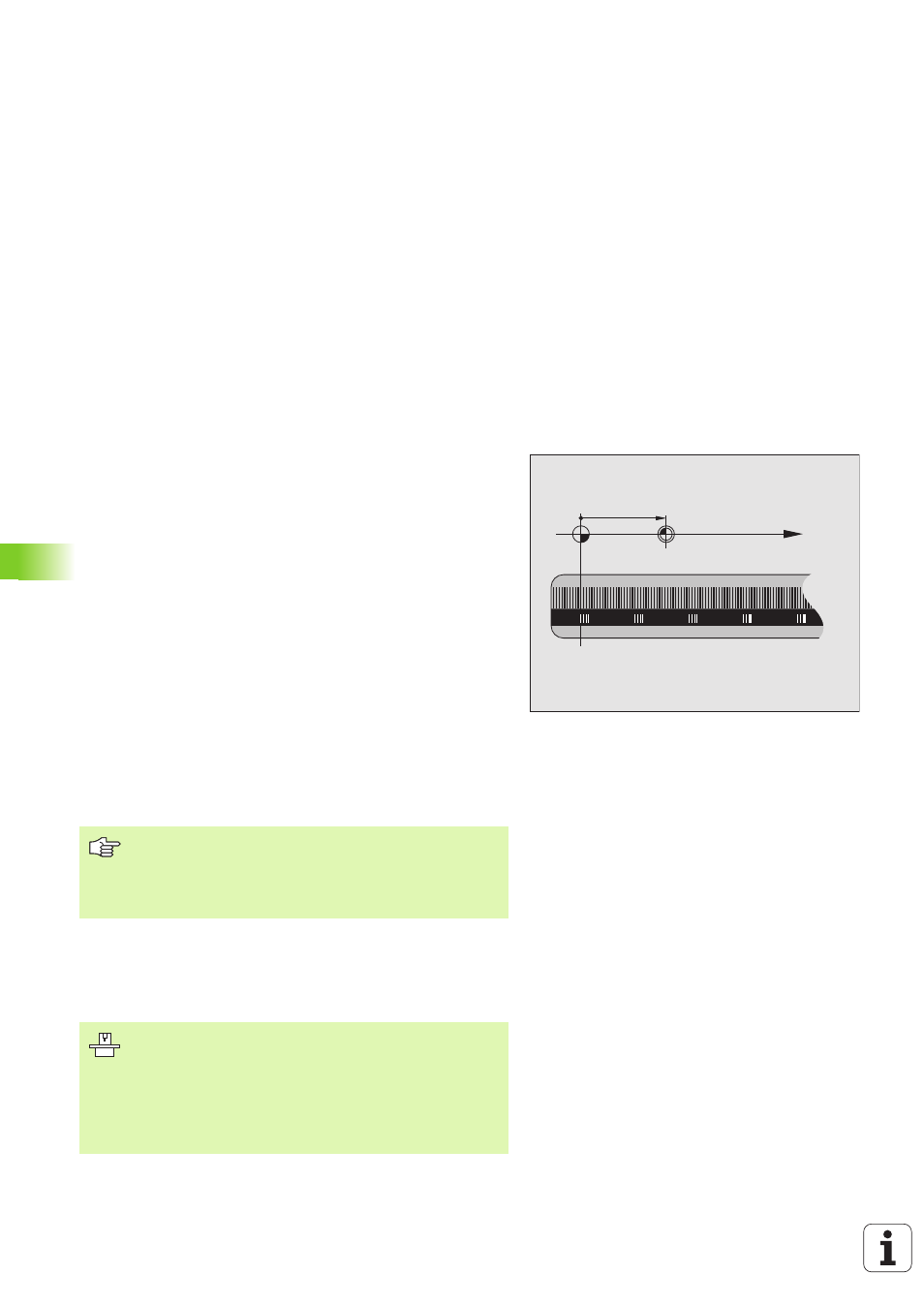

Zero della riga di misura
La posizione dello zero della riga di misura viene definita da un indice
di riferimento.
Origine della macchina
L’origine della macchina occorre per
„ l’impostazione dei limiti del campo di spostamento (finecorsa
software)
„
il posizionamento su punti fissi riferiti alla macchina (p. es. posizione
di cambio utensile)
„
l’impostazione dell’origine del pezzo
Il Costruttore della macchina imposta in un parametro macchina per
ogni asse la distanza dell’origine della macchina dal punto zero della
riga di misura.
Comportamento standard
Il TNC riferisce le coordinate all’origine del pezzo vedere
"Determinazione dell’origine (senza sistema di tastatura 3D)", pag. 78,
Comportamento con M91 - Origine della macchina
Quando le coordinate nei blocchi di posizionamento devono riferirsi
all’origine della macchina, inserire in questi blocchi la funzione M91.
Il TNC visualizzerà i valori delle coordinate riferiti all'origine della
macchina. Nell'indicazione di stato commutare la visualizzazione delle
coordinate su REF vedere "Visualizzazioni di stato", pag. 52
Comportamento con M92 - Punto di riferimento della macchina
X (Z,Y)
X
MP
Se in un blocco M91 si programmano coordinate
incrementali, queste coordinate sono riferite all'ultima
posizione M91 programmata. Se nel programma NC attivo
non è programmata alcuna posizione M91, le coordinate
sono riferite alla posizione attuale dell'utensile.
Oltre all'origine della macchina, il Costruttore può definire
ancora un'altra posizione fissa rispetto alla macchina
(punto di riferimento della macchina).
A questo scopo il Costruttore della macchina imposterà
per ogni asse la distanza del punto di riferimento della
macchina dall'origine della stessa (vedere Manuale della
macchina).
