SUPERFICIE REGOLARE (Ciclo 231)

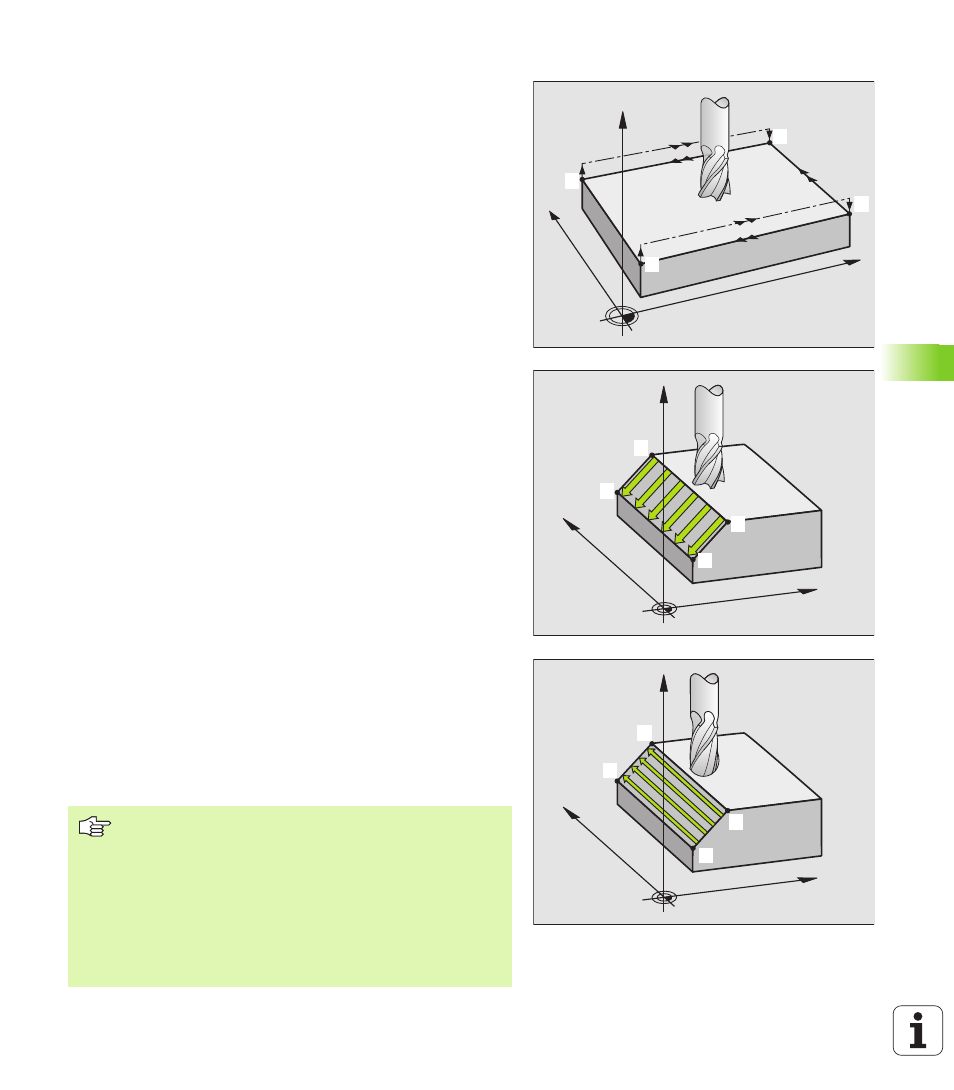

1 Il TNC posiziona l'utensile sul punto di partenza 1 partendo dalla
posizione attuale con un movimento lineare 3D
2 Successivamente l'utensile si porta, con l'AVANZAMENTO
FRESATURA programmato sul punto finale 2
3 Qui il TNC sposta l'utensile in rapido FMAX del diametro
dell'utensile in direzione positiva dell'asse del mandrino,
riportandolo quindi al punto di partenza
1
4 Sul punto di partenza 1 il TNC riporta l'utensile sull'ultimo valore Z
considerato
5 Successivamente il TNC sposta l'utensile in tutti e tre gli assi dal
punto 1 in direzione del punto 4 sulla linea successiva
6 In seguito il TNC posiziona l'utensile sul punto finale di questa linea,
calcolandolo dal punto 2 e dallo spostamento in direzione del punto 3
7 La spianatura viene ripetuta fino al completamento della superficie
programmata
8 Alla fine il TNC posiziona l'utensile, spostandolo del suo diametro,
sul punto più alto programmato nell'asse del mandrino
Impostazione del taglio
Il punto di partenza e quindi la direzione di fresatura sono liberamente
selezionabili, poiché il TNC esegue i singoli tagli dal punto
1 al punto 2
e lo svolgimento complessivo procede dai punti 1 / 2 ai punti 3 / 4 . Il
punto 1 può essere definito su un qualsiasi spigolo della superficie da
lavorare.
Impiegando una fresa a candela la qualità della superficie può essere
ottimizzata:
„ Con un taglio a spinta (coordinata dell'asse del mandrino del punto
1 maggiore della coordinata dell'asse del mandrino del punto 2 ) per
superfici poco inclinate.
„ Con un taglio a trazione (coordinata dell'asse del mandrino del punto
1 minore della coordinata dell'asse del mandrino del punto 2 ) per
superfici molto inclinate
„ Per le superfici sghembe impostando la direzione del movimento
principale (dal punto
1 al punto 2 ) in direzione della pendenza
maggiore.
Impiegando una fresa a raggio frontale la qualità della superficie può
essere ottimizzata:
„ Per le superfici sghembe impostando la direzione del movimento
principale (dal punto
1 al punto 2 ) perpendicolarmente alla direzione
della pendenza maggiore
X
Y
Z
11
14
13
12
X
Y
Z
11
12
13
14
X
Y
Z
11
14
12
13
Da osservare prima della programmazione
Il TNC posiziona l'utensile dalla posizione attuale con un
movimento lineare 3 sul punto di partenza
1 . L'utensile
deve essere preposizionato in modo tale da escludere
qualsiasi collisione con il pezzo o i dispositivi di serraggio.
Il TNC sposta l'utensile tra le posizioni programmate con
CORREZIONE DEL RAGGIO R0
Event. utilizzare una fresa con tagliente frontale a taglio
centrale (DIN 844).
