28 3 Cicli di Tastatura per il controllo automatico dei pezzi
3
.1
R
il
e
v
a
m
e
nt
o a
u
to
m
a
ti
c
o
di
pos
iz
io
ni
ob
li
que
de
l
pe
z
z
o 3.1 Rilevamento automatico di
posizioni oblique del pezzo
Panoramica
Il TNC mette a disposizione cinque cicli per il rilevamento e la
compensazione di posizioni oblique del pezzo. In aggiunta è possibile
disattivare una rotazione base con il Ciclo 404:
Caratteristiche comuni dei cicli di tastatura per il
rilevamento di posizioni oblique del pezzo
Nei cicli 400, 401 e 402 è possibile definire tramite il parametro Q307
PREDISPOSIZIONE ROTAZIONE BASE
se il risultato di misura deve essere

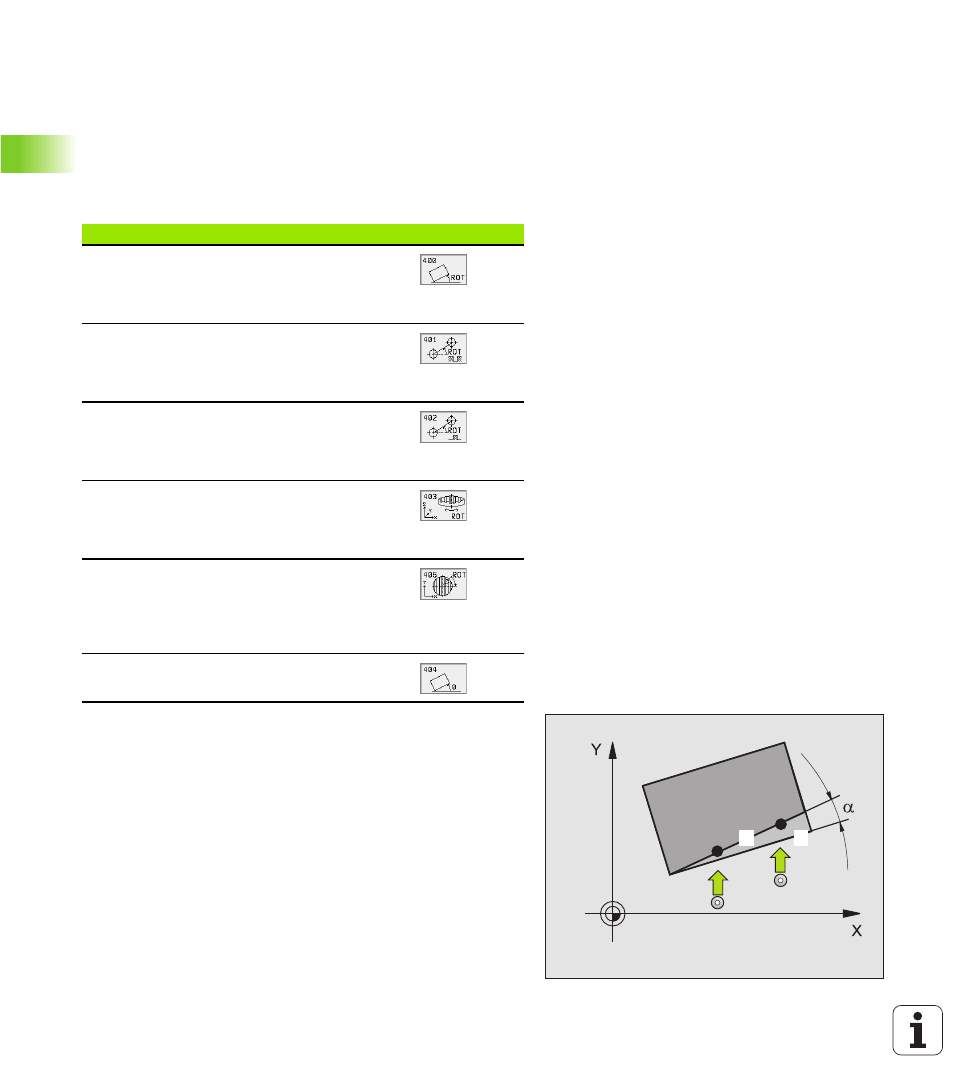

corretto di un angolo a noto (v. figura a destra). In questo modo è
possibile misurare la rotazione base su una qualsiasi retta
1 del pezzo
e stabilire il riferimento rispetto alla direzione di 0° 2 .
Ciclo Softkey
400 ROTAZIONE BASE
Rilevamento automatico tramite due punti,
compensazione mediante la funzione Rotazione
base
401 ROT 2 FORI
Rilevamento automatico tramite due punti,
compensazione mediante la funzione Rotazione
base
402 ROT 2 ISOLE
Rilevamento automatico tramite due isole,
compensazione mediante la funzione Rotazione
base
403 ROT MEDIANTE ASSE DI ROTAZIONE
Rilevamento automatico tramite due punti,
compensazione mediante la funzione Rotazione
base
405 ROT MEDIANTE ASSE
Allineamento automatico di un offset angolare tra
il centro di un foro e l'asse Y positivo,
compensazione tramite rotazione della tavola
circolare
404 IMPOSTAZIONE ROTAZIONE BASE
Impostazione di una rotazione base qualsiasi
1 2
