47

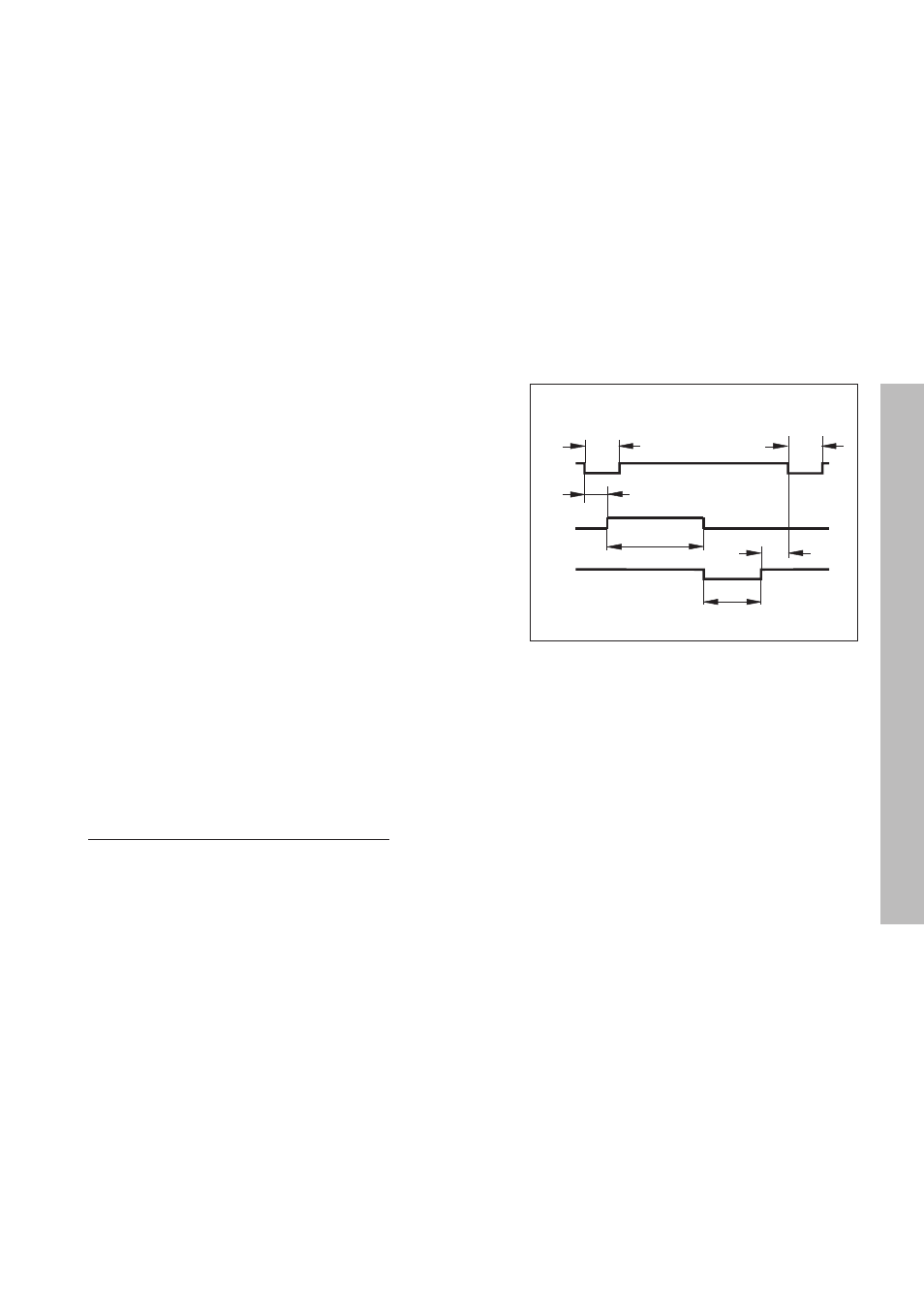

Tempi di reazione nell'emissione dati
Durata del segnale di memorizzazione t
e
≥
4 µs
Ritardo di memorizzazione t
1
≤
4,5 ms
Emissione dati dopo t
2
≤
50 ms
Tempo di refresh t
3
≥
0
Tempo richiesto per l'emissione dati [s]:
209 • numero di assi + 11 • numero di righe vuote
t
D
=
baud rate
Emissione quote mediante sfioramento
Con il parametro P96 viene abilitata l'emissione quote mediante
sfioramento, con utilizzo del tastatore di spigoli KT.
Il tastatore di spigoli verrà collegato al connettore Sub-D X10.
Per ciascuno "sfioramento spigolo" verranno emesse la posizione
angolare dell'asse selezionato e le posizioni reali degli altri assi sulla linea
TXD dell'interfaccia V.24/RS-232-C.
Per ciascuno "sfioramento mezzeria" verranno emessi il punto centrale
calcolato nell'asse selezionato e la posizione reale degli altri assi.
L'emissione quote con CTRL B è disabilitata se è attiva la funzione di
sfioramento.
Segnale successivo per l'emissione quote t
E
= t
1
+ t
2
+ t
D
+ t
3
[s]
t2
t1
t3
tD
te te
Emissione quote
* 1,08
