ARAG BRAVO 300S / Orchard sprayer Direct connection Installation - Software ver. 3.x Manuale d'uso
Pagina 11
11

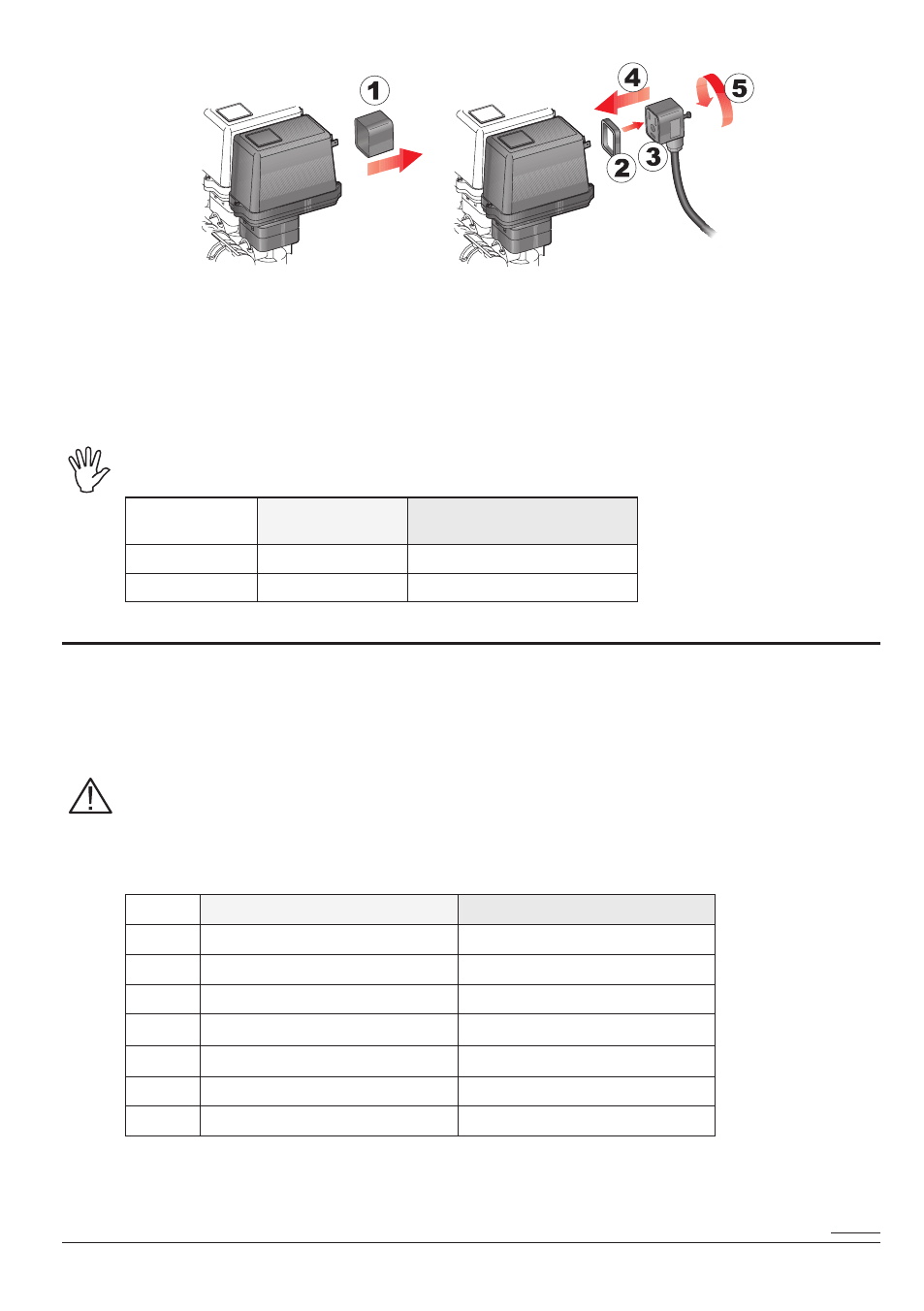

Fig. 10
Fissate i connettori alle rispettive valvole secondo le sigle riportate nello schema generale di mon-
taggio dell’impianto in vostro possesso (Par. 6.1 - Composizione consigliata dell'impianto).
• Togliete il cappuccio di protezione (
1, Fig. 10) dalla valvola elettrica.
• Posizionate la guarnizione (
2) imboccandola sul connettore (3) quindi collegate il connettore pre-
mendolo a fondo (
4): fate attenzione, durante l’inserimento, a non piegare i contatti elettrici
sulla valvola.
• Avvitate la vite (
5) fino al completo serraggio.
Nel caso in cui il numero di deviatori del monitor sia superiore al numero di valvole di
sezione, collegate i cavi come riportato in Tab. 1B.
NR. VALVOLE
DI SEZIONE
DEVIATORI
DA UTILIZZARE
CAVI DA COLLEGARE
ALLE VALVOLE DI SEZIONE
2
2 - 4
2 - 4
4
1 - 2 - 4 - 5
1 - 2 - 4 - 5
8.3
Collegamento dei sensori e delle altre funzioni disponibili
Fissate i connettori alle rispettive funzioni secondo le sigle riportate nello schema generale di
montaggio dell’impianto in vostro possesso (Par. 6.1).
I cavi del cablaggio sono marcati con un simbolo di identificazione della funzione effettua-
ta: in tabella sono riportate tutte le indicazioni per collegare correttamente il cablaggio alle
funzioni disponibili.
Utilizzate sensori ARAG: nel caso di danni provocati dall’utilizzo di sensori non idonei o
comunque non di produzione ARAG si intende automaticamente risolta ogni forma di
garanzia.
ARAG non risponde per danni alle apparecchiature, a persone, animali o cose causati da
quanto descritto in precedenza.
ITEM
COLLEGAMENTO PRIMARIO
COLLEGAMENTO ALTERNATIVO
f
Flussometro
-
g
Valvola generale
-
m
Sensore di pressione
-
P
Valvola di regolazione
-
s
Sensore di velocità
-
t
Flussometro riempimento
Sensore RPM o Pump Protector
X
Sensore di livello
-
Le istruzioni per l'installazione dei sensori sono allegate ai prodotti.
I sensori di velocità elencati in seguito possono essere utilizzati anche come sensori RPM:
• sensore di velocità induttivo
(Cod. 467100.086);
• sensore di velocità magnetico
(Cod. 467100.100).
Tab. 1B
Tab. 2
SeGue
