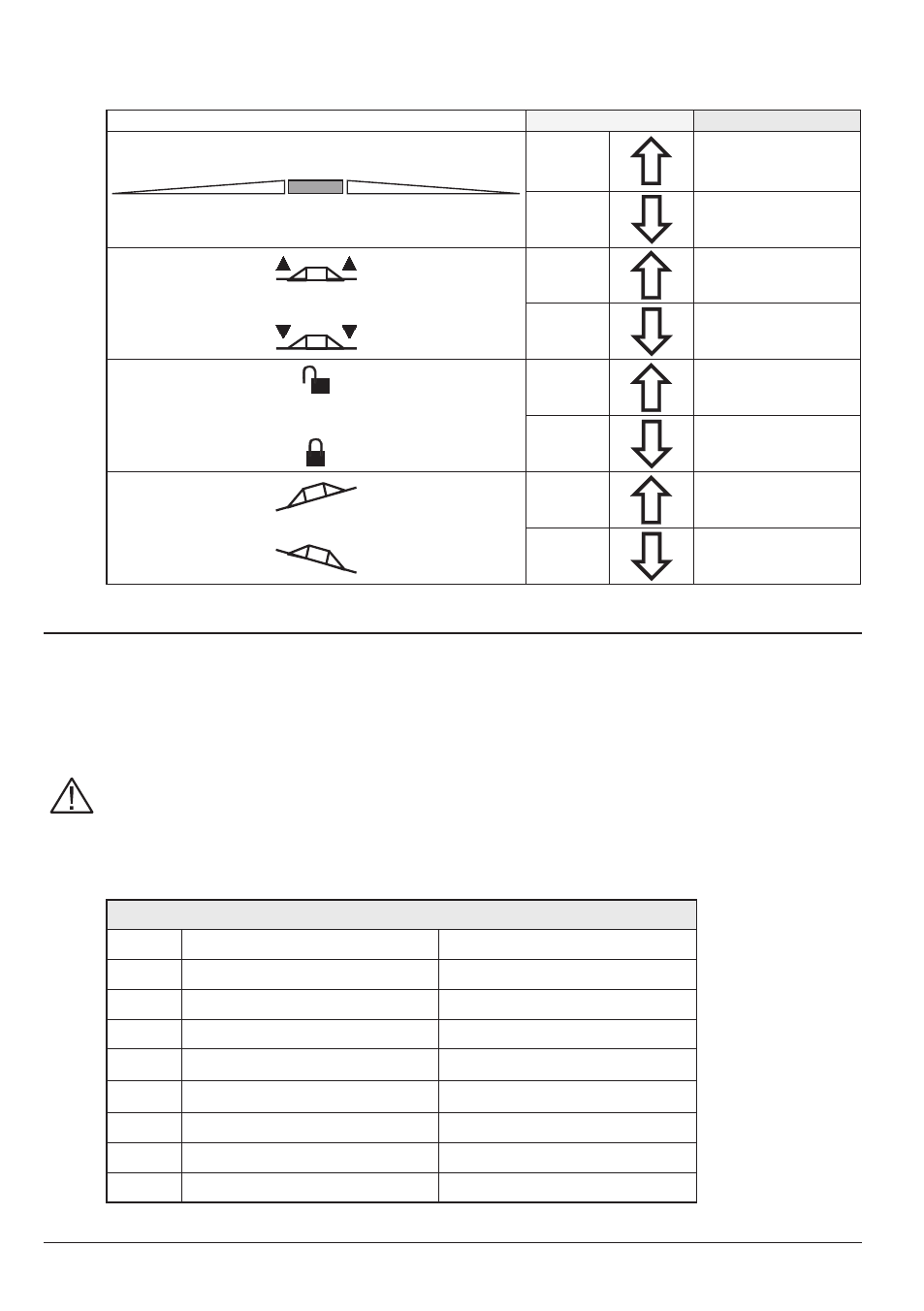

• Collegate il connettore marcato "DD" alla valvola pilota, e di seguito gli altri connettori, come
indicato in tabella:
Comando
Movimento
Connettore
Movimento sezione / Apertura interruttore AUX
1 - 2 - 3 - 4 - 5 - 6
Apertura
1 ÷ 6 A
Chiusura
1 ÷ 6 C
Altezza barra
Apertura
AA
Chiusura
AC
Bloccaggio barra
Apertura
BA
Chiusura
BC
Livellamento barra
Apertura
CA
Chiusura
CC
Tab. 3
8.5
Collegamento dei sensori e delle altre funzioni disponibili
Fissate i connettori alle rispettive funzioni secondo le sigle riportate nello schema generale di
montaggio dell’impianto in vostro possesso (Par. 6.1).
I cavi del cablaggio sono marcati con un simbolo di identificazione della funzione
effettuata: in tabella sono riportate tutte le indicazioni per collegare correttamente il
cablaggio alle funzioni disponibili.
Utilizzate sensori ARAG: nel caso di danni provocati dall’utilizzo di sensori non
idonei o comunque non di produzione ARAG si intende automaticamente risolta ogni
forma di garanzia.
ARAG non risponde per danni alle apparecchiature, a persone, animali o cose causa-
ti da quanto descritto in precedenza.
CABLAGGIO PER COLLEGAMENTO DIRETTO
Item
Collegamento primario
Collegamento alternativo
f
Flussometro
-
g
Valvola generale
-
m
Sensore di pressione
-
P
Valvola di regolazione
-
r
Tracciafile
-
s
Sensore di velocità
-
t
Flussometro riempimento
Sensore RPM o Pump Protector
X
Sensore di livello
-
Tab. 4
