10
8 collegamento del cablaggio al gruPPo di comando e alle
funzioni disPonibili
• Utilizzate solamente i cablaggi forniti con i computer ARAG.
• Ponete la massima attenzione a non rompere, tirare, strappare o tagliare i cavi.
• Nel caso di danni provocati dall’utilizzo di cablaggi non idonei o comunque non di
produzione ARAG si intende automaticamente risolta ogni forma di garanzia.
• ARAG non risponde per danni alle apparecchiature, a persone, animali o cose cau-
sati dal mancato rispetto di quanto descritto in precedenza.
8.1 Collegamento del connettore multipolare
Collegate il connettore multipolare al monitor (connessione 1, Fig. 4); dopo esservi assicurati del
corretto inserimento ruotate la ghiera in senso orario fino al bloccaggio.
8.2 Collegamento delle valvole del gruppo di comando
• Utilizzate valvole ARAG: nel caso di danni provocati dall’utilizzo di valvole non
idonee o comunque non di produzione ARAG si intende automaticamente risolta
ogni forma di garanzia.
ARAG non risponde per danni alle apparecchiature, a persone, animali o cose causa-
ti da quanto descritto in precedenza.
• Tutti i connettori di collegamento alle valvole devono essere forniti della guarnizio-
ne di tenuta prima di procedere al collegamento (Fig. 10).
• Verificate il corretto posizionamento della guarnizione di tenuta per evitare infiltra-
zioni di acqua durante l’utilizzo del gruppo di comando.

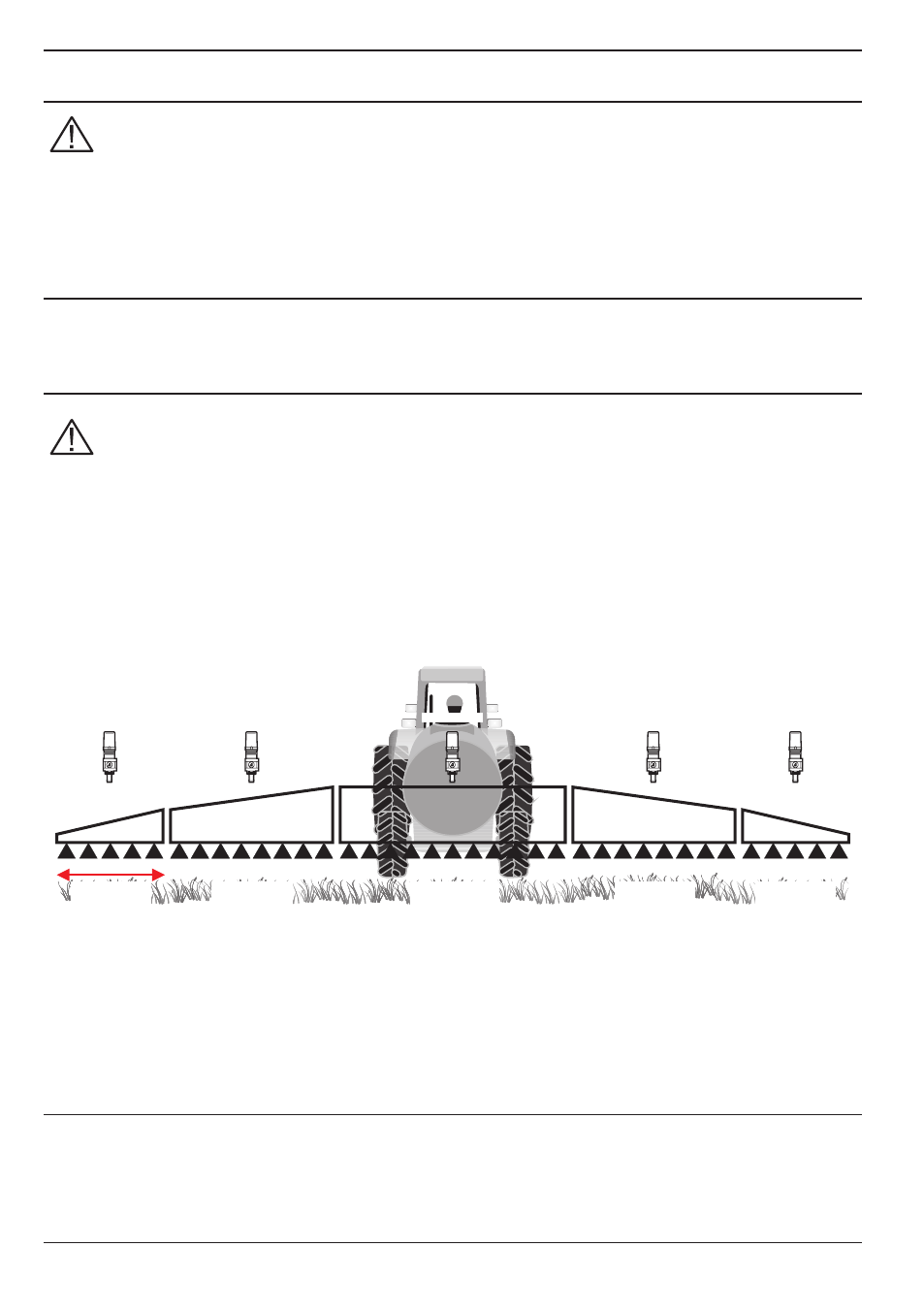

Sezione
di barra 2
Sezione
di barra 3
Sezione
di barra 4
Sezione
di barra 1
Valvola 1 Valvola 3 Valvola 2 Valvola 4
Sezione
di barra 5
Valvola 5
Fig. 9
Il connettore 1 deve pilotare la valvola che a sua volta è collegata alla sezione di barra 1; di
seguito tutte le altre.
Collegate il
"connettore 1" alla "valvola 1", e di seguito gli altri connettori, con i numeri crescenti
da sinistra verso destra: la sezione di barra 1 è quella più a sinistra guardando la macchina
da dietro (Fig. 9).
SeGue
