57
Par.
7.4
Esce dalla funzione
o dalla modifica
del dato
Conferma l'accesso
o la modifica del dato Scorrimento
(SX / DX)
Cancella
il carattere
selezionato Incremento /
decremento
dei dati
Scorrimento
(SU / GIU)
Inserisce
il carattere
selezionato

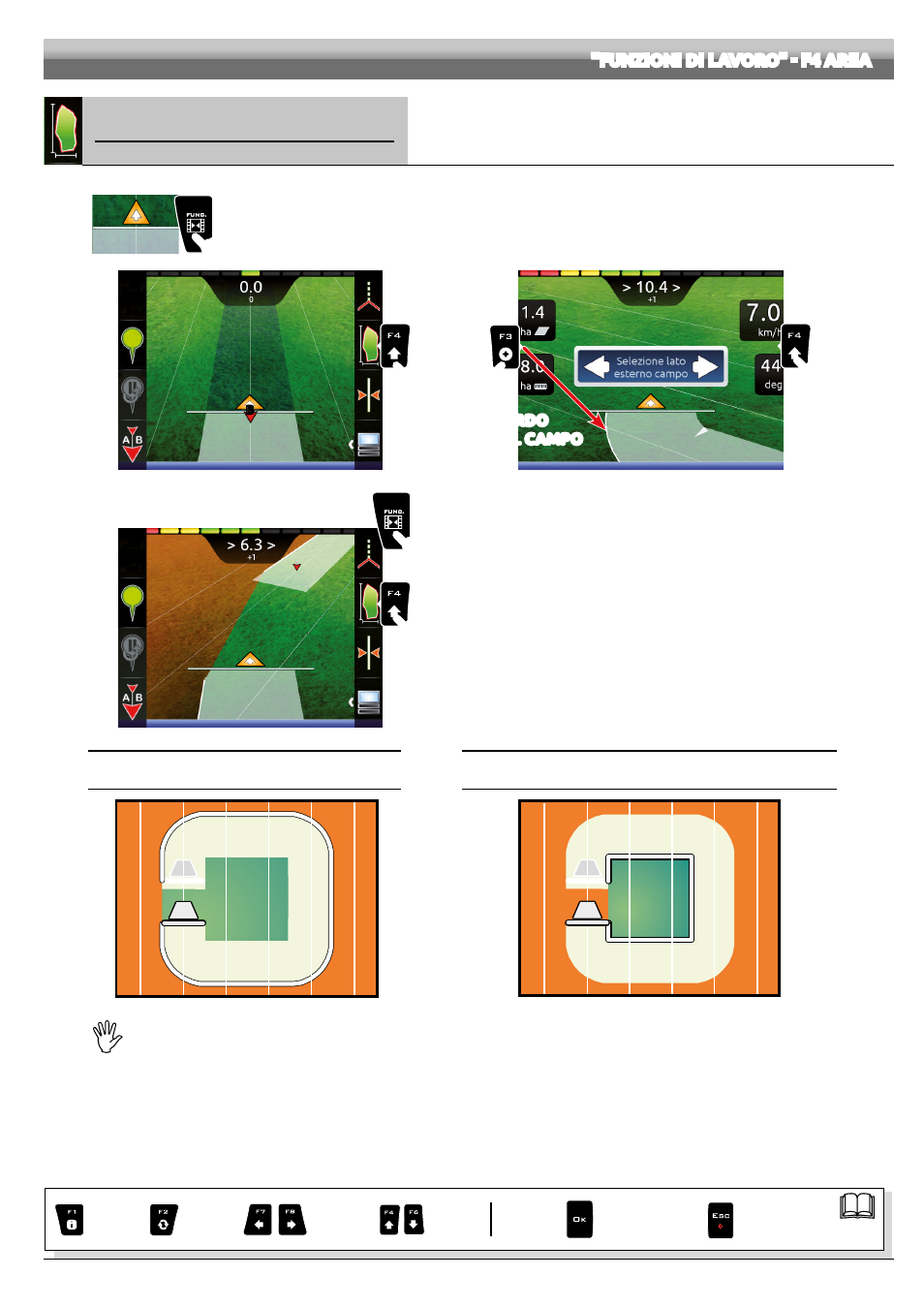

"FUNZIONI DI LAVORO" - F4 AREA
14.3 F4 Area Attiva la procedura per calcolare l'area del campo percorrendone il perimetro.

1
1 Dalla schermata di guida premete il tasto Func .
2 Premete F4 per avviare la procedura di calcolo dell'area (la lista funzioni scompare).
Comparirà il messaggio Selezione lato esterno campo per impostare il lato della macchina da utilizzare come riferimento per
definire il bordo esterno del campo.
3 Premete
F3 (Sinistra) o F4 (Destra): sul display comparirà una linea bianca che disegna il bordo del campo man mano che il trattore
si sposta (Fig. 199).

2
B
Fig. 198

3b

3a
BORDO
DEL CAMPO
Fig. 199

5

4
Fig. 200
4 Percorrete il perimetro del campo o dell'area che volete calcolare. Quando
vi avvicinate al punto di inizio del calcolo, premete di nuovo il tasto
Func.
5 Premete F4 per concludere la procedura di calcolo dell'area (Fig. 200).
Il computer collegherà i punti di inizio e fine e calcolerà l'area interna.
BORDO DEL CAMPO
SUL LATO SINISTRO DELLA MACCHINA
BORDO DEL CAMPO
SUL LATO DESTRO DELLA MACCHINA
Fig. 201 Fig. 202
Il bordo esterno del campo (linea bianca) segue il percorso della valvola di sezione aperta più esterna.
Quando tutte le valvole di sezione sono chiuse, il bordo del campo parte dal centro della barra.
