8
Montare i fermagli in modo che venga esercitata solo la minima pressione necessaria sul tubo.
Regolazione dei rulli
L’unità 501RLC ha una distanza fissa impostata in fabbrica di 2,6mm fra i rulli e il binario. Se i tubi hanno uno spessore di parete
inferiore a 1,6 mm, sarà necessario regolare tale distanza. Sul braccio di ogni rullo vi sono delle viti che consentono di effettuare la
regolazione. La distanza corretta è due volte lo spessore della parete, meno il venti percento. È importante effettuare una regolazione
precisa, in quanto una distanza troppo ampia riduce la durata del tubo, mentre una distanza troppo piccola, riduce l’efficienza della
pompa.
Per variare la distanza, girare ogni vite di regolazione in senso orario per aumentare la distanza ed in senso antiorario per diminuirla.
Un giro completo consente di variare la distanza di 0,8mm. Per ripristinare il valore originale di 2,6mm, girare le viti di regolazione
finché entrambi i rulli tocchino appena la testina e quindi serrare ogni vite di tre giri e un quarto. La pompa 501RLC2 presenta uno
spazio regolato in fabbrica di 3,8mm tra la parete e la traccia ed è idonea per tubazioni le cui pareti hanno uno spessore compreso
tra 2,1 e 2,5mm.
Controllare di tanto in tanto che le parti movibili del rotore possano essere spostate liberamente. Lubrificare ogni tanto i punti del
perno ed i rulli con dell’olio di lubrificazione Teflon. Per i rulli con boccole oilite, usare un olio minerale a bassa viscosità a temperature
ambiente basse, o un olio minerale ad alta viscosità per temperature ambiente elevate.

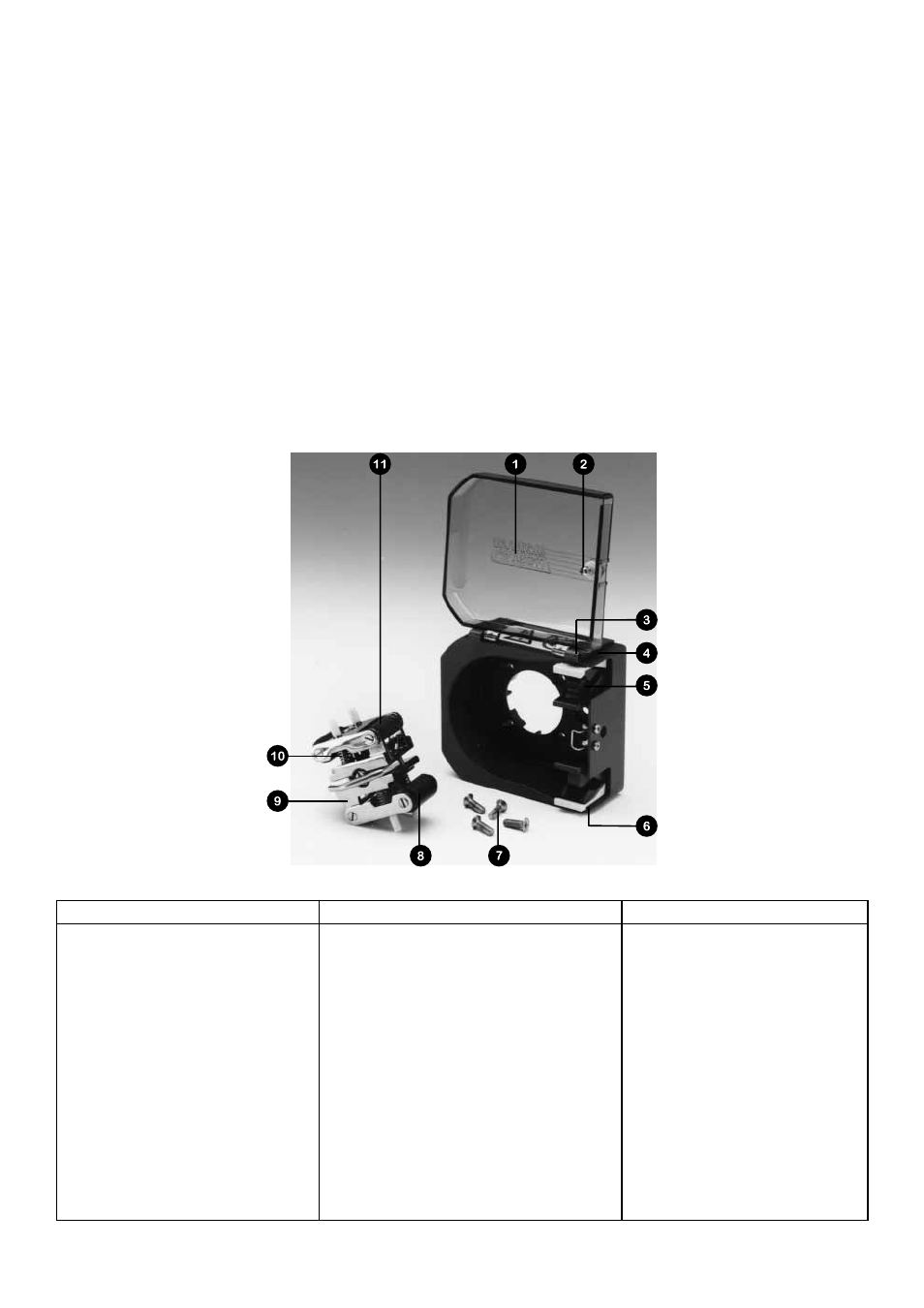

Parti di ricambio della testina 501RLC
Numero Ricambio Descrizione
1 MN 1200M Protezione bloccabile
2 FN 4502 Dispositivo di bloccaggio
3 FN2341 Vite cerniera
4 MN0266M Cerniera grigia
5 MNA0623A Complessivo fermaglio tubo
6 FN2332 Vite
7 FN 0422 Vite (x4)
8 MN 0011T Rullo principale
9 MNA0143A 501RLC Complessivo rotore
10 SG0001/SG0002 Molle standard/ rinforzate
11 MN 0012T Rullo
