T T T T Testina 501RL estina 501RL estina 501RL estina 501RL estina 501RL
Le testine 501RL e 501RL2 sono indicate per tubi con diametro interno fino a 8.0mm. La testina 501RL è regolata
in stabilimento per un utilizzo con tubi con parete da 1.6mm e 50RL2 per tubi con parete da 2.4mm.
I rulli caricati a molla consentono una maggiore durata utile del tubo. Il testina può essere fatta funzionare in senso
orario, per una maggiore durata utile del tubo, o in senso antiorario per pressioni più elevate. La protezione
“bloccabile a chiave” deve essere chiusa e bloccata mentre la pompa è in funzione.
501RL, 501RL2 - Installazione 501RL, 501RL2 - Installazione 501RL, 501RL2 - Installazione 501RL, 501RL2 - Installazione 501RL, 501RL2 - Installazione
Il corpo testina 501L può essere installato sull’azionamento con tre orientamenti diversi. Fissare il corpo testina
con la vite di posizionamento.
Il rotore fa presa sull’albero di azionamento tramite un collare diviso. Assicurarsi che l’albero di azionamento non
presenti tracce di grasso prima di installare il rotore per evitare che il rotore slitti sull’albero di azionamento
durante il funzionamento. Stringere la vite del rotore con una coppia di serraggio di 3Nm.
Il corpo testina e il rotore possono essere rimossi dalla pompa per la pulizia o per riposizionare il corpo testina
sulla pompa.
All’interno del collare del rotore vi è un perno di azionamento che si innesta con l’estremità dell’albero di azionamento.
Per mantenere questo perno correttamente innestato sull’albero di azionamento, si consiglia di lasciare il collare
sull’albero mentre si rimuove il rotore. Tenere saldamente il rotore e rimuovere la vite di fissaggio del rotore.
Sfilare il rotore dall’albero di azionamento lasciando il collare sull’albero di azionamento.
Rimuovere la vite di posizionamento del corpo testina. Si può rimuovere il corpo testina o ruotarlo fino alla nuova
posizione. Allineare il corpo testina e applicare di nuovo la vite di posizionamento. Rimontare il rotore.

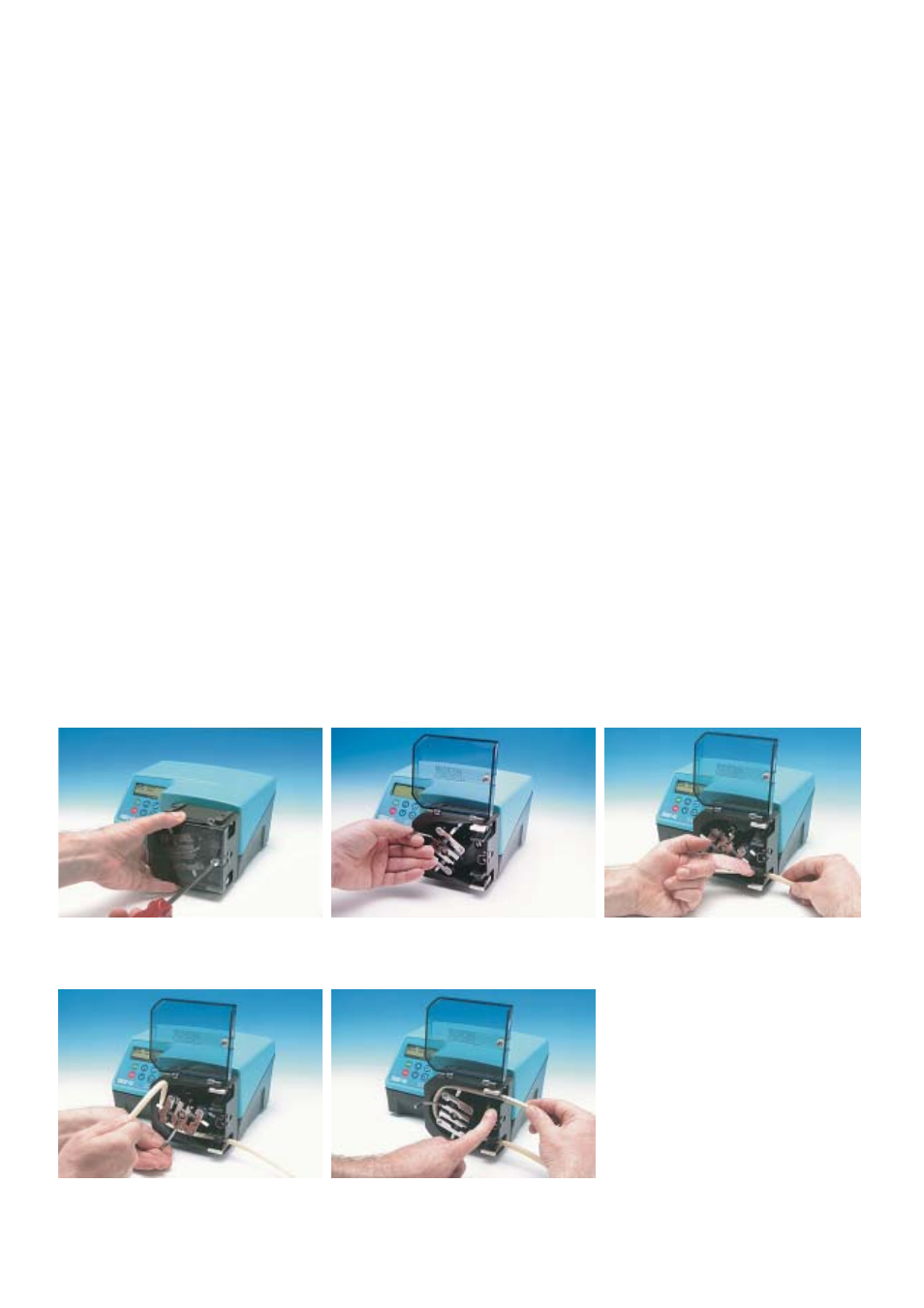

Caricamento del tubo Caricamento del tubo Caricamento del tubo Caricamento del tubo Caricamento del tubo
Disinserire l’alimentazione elettrica. Sbloccare e aprire la protezione della testina. Selezionare una lunghezza
minima di tubo di 240mm. Inserire un’estremità del tubo in un morsetto.
Il rotore ha dei rulli di guida del tubo che tirano il tubo nella testina durante il caricamento. Ruotare con cura il
rotore fino a che le guide non afferrino il tubo. Continuare a ruotare il rotore e alimentare il tubo tra le guide.
Una volta che il tubo è passato attorno al corpo testina della pompa inserire l’altra estremità del tubo nel morsetto.
