Manuale per l'utente della pompa qdos30 Remote di Watson-Marlow

18

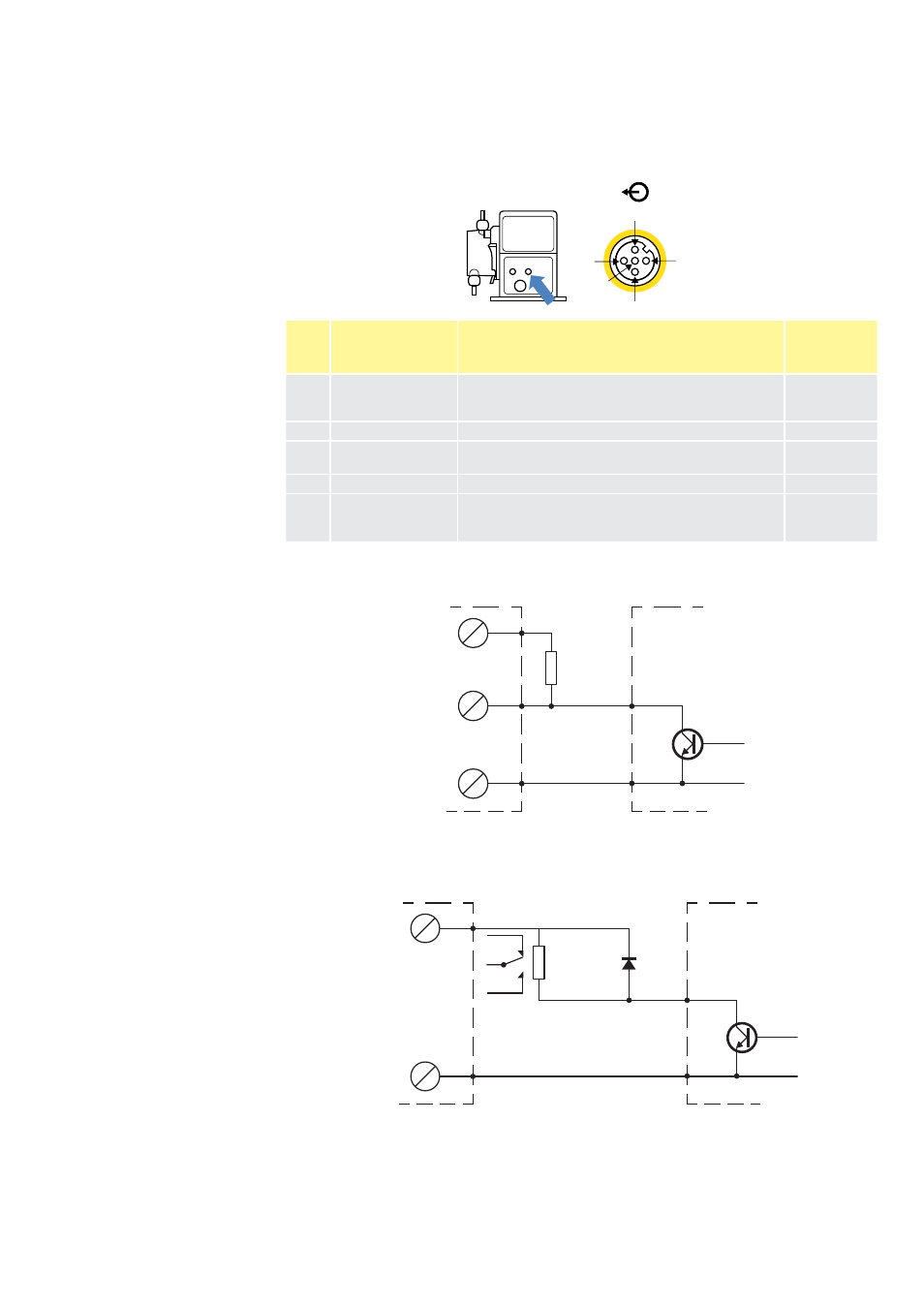

11.3 Assegnazione pin di output alla

pompa

Pin 2

Pin 4

Pin 1

Pin 3

Pin 5

Pin

N.

Funzione

Specifica

Colore

cavo di

output

1

Output di

funzionamento/

stato

Output non assegnata collettore aperto

Marrone

2

Output allarme

Output non assegnata collettore aperto

Bianco

3

Uscita analogica 4-20 mA in 250 Ω (in riferimento al pin 4)

(solo Universal+)

Blu

4

GND

Nero

5

Alimentazione

5 V 20 mA, questa può essere collegata

tramite un interruttore NO al pin di input

1 o 2 per alimentare gli input.

Grigio

Cablaggio di esempio per un "resistore di pull-up"

Lo schema raffigura l'output Allarme o Funzionamento/arresto.

Mínimo 1K2
2K2 Típico

+24V

Comum

qdos

PLC

Entrada

Cablaggio di esempio per un relè esterno, i contatti NO o NC possono

essere usati per comandare qualsiasi dispositivo.

Lo schema raffigura l'output Allarme o Funzionamento.

2K2 Ɵpico
1K2 minimo

1A 100V

+24V

Comune

qdos

PLC

Il resistore o il relè deve essere dimensionato correttamente per garantire che non vi

siano danni ai transistor della pompa. Queste soluzioni necessitano di un'alimentazione

esterna di 24 V. Se connesso a un PLC, 24 V di solito sono disponibili.
