Il resistore o il relè deve essere dimensionato correttamente per garantire che non vi
siano danni ai transistor della pompa. Queste soluzioni necessitano di un'alimentazione
esterna di 24 V. Se connesso a un PLC, di solito sono disponibili 24 V.
Output allarme (Output 1)
Le condizioni di allarme vengono generate da allarmi relativi a errori di sistema,
rilevamento di perdite o segnalazione del livello del fluido, se abilitati. Questa
condizione di allarme ignora gli errori del segnale analogico. Questa è la configurazione
predefinita, l'output può essere configurato dal menu delle impostazioni di comando.
Output di funzionamento (Output 2)
Questo output modifica lo stato quando il motore si avvia/arresta. Questa è
la configurazione predefinita, l'output può essere configurato dal menu delle
impostazioni di comando.
Velocità: output analogico (solo Universal+)
Un segnale analogico di corrente che rientri nella gamma 4-20 mA in un'impedenza
di 250 Ω è disponibile tra il pin tre e il pin quattro del connettore di output. La
corrente è fissa e direttamente proporzionale alla velocità di rotazione della testa.
4 mA = velocità nulla; 20 mA = velocità massima.
Nota: Se l'output mA deve essere utilizzato per la lettura da un multimetro, è
necessario un resistore da 250 Ω in serie.

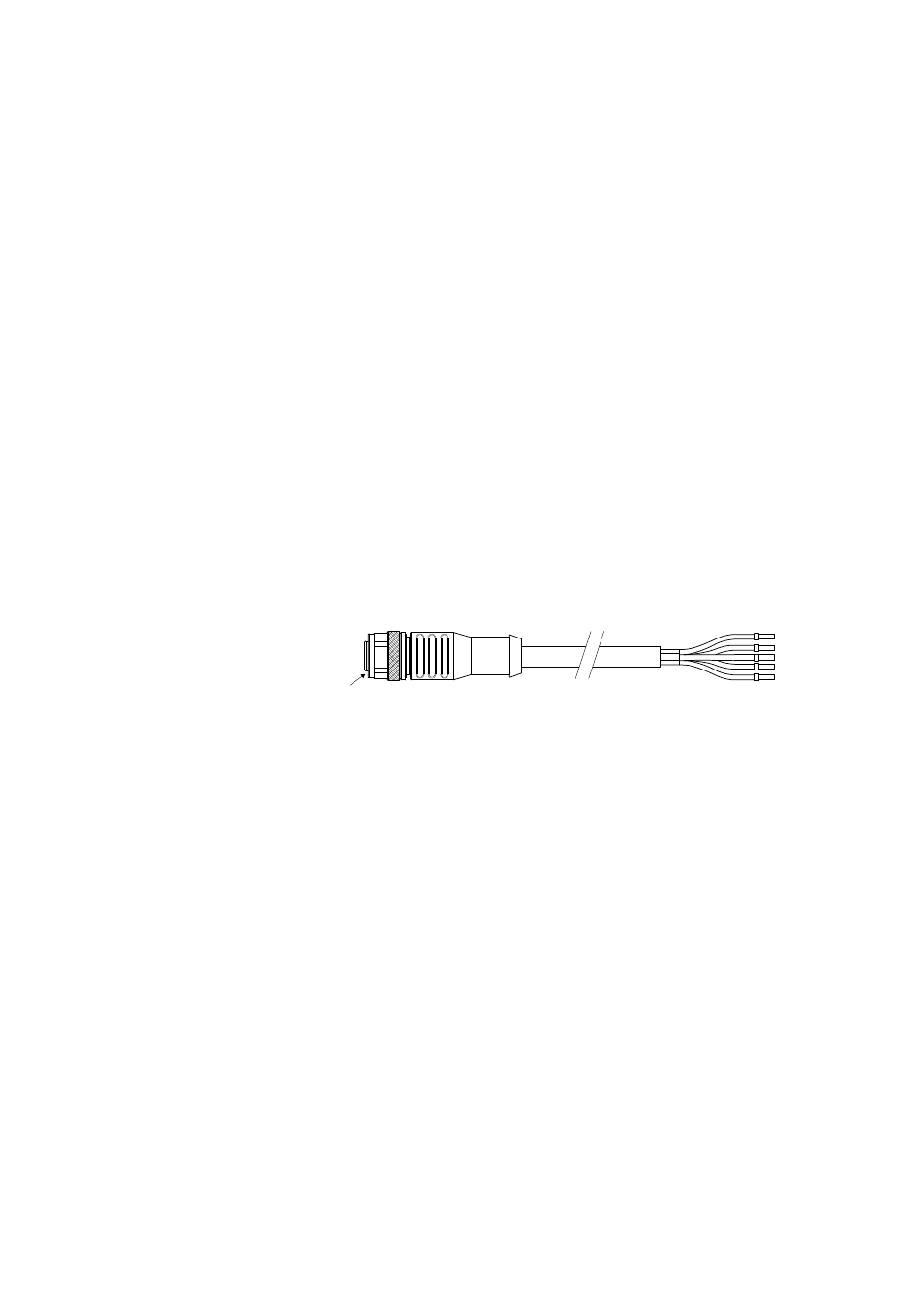

11.4 Cavo di output opzionale
Lunghezza del cavo di output: 3 m
Marrone
Bianco
Blu
Nero
Grigio
Inserto
giallo
