TASCAM UH-7000

7

2 – Nomi e funzioni delle parti

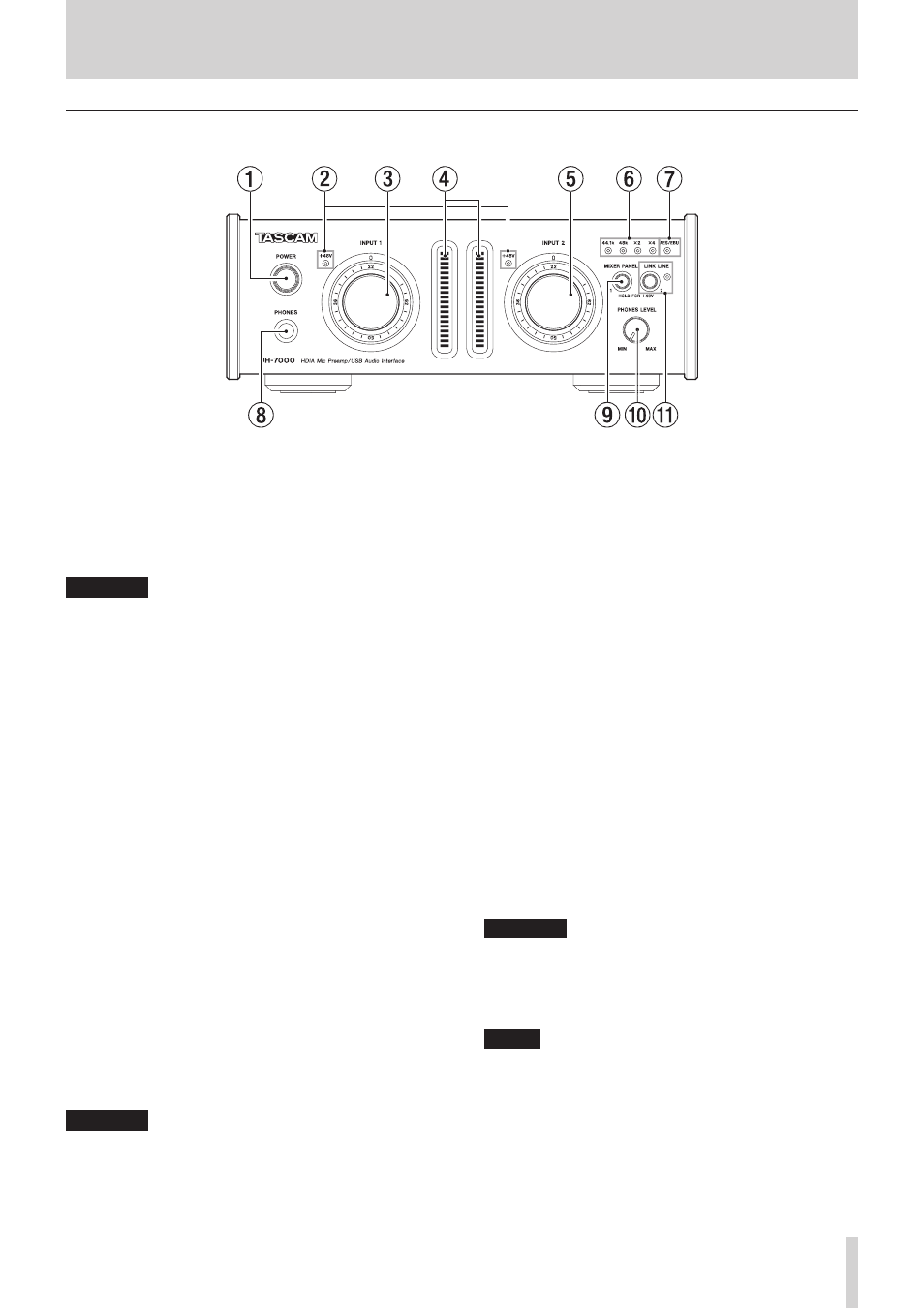

Pannello frontale

1

Interruttore/indicatore POWER

Premere per spegnere/accendere l’unità.
L’indicatore si illumina quando l’unità è accesa.

2

Indicatori +48V (INPUT 1/2)

Questi indicatori si illuminano quando l’alimenta-

zione Phantom +48 V viene fornita alle prese ANALOG

(BALANCED) MIC IN 1/2.

CAUTELA

Non collegare o scollegare un microfono quando un

indicatore +48 V è acceso.

3

Manopola INPUT 1

Usare per regolare il livello di ingresso analogico dalla

presa ANALOG (BALANCED) MIC IN 1 e la presa ANALOG

(BALANCED) LINE IN 1.

4

Misuratori di livello (INPUT 1/2)

Questi mostrano i livelli dei segnali di ingresso analogici.
Ogni misuratore di livello ha un indicatore di sovraccarico

sulla parte superiore.

5

Manopola INPUT 2

Usare per regolare il livello di ingresso analogico dalla presa

ANALOG (BALANCED) MIC IN 2 e dalla presa ANALOG

(BALANCED) LINE IN 2.

6

Indicatori 44.1k, 48k, x2 e x4

Questi indicatori si illuminano in base alla frequenza di

campionamento attiva.

7

Indicatore AES/EBU

Si accende quando l’ingresso del segnale digitale attraverso

il connettore DIGITAL (AES/EBU) IN viene usato come clock

Master.

8

Presa PHONES

Usare questa presa stereo standard (Φ6, 3 mm) per collegare

le cuffie stereo. Usare un adattatore per collegare le cuffie

con minijack stereo (Φ3,5 mm).
Lo stesso segnale viene emesso sia dalla presa PHONES che

dalla presa ANALOG (BALANCED) OUTPUT L/R.

CAUTELA

Prima di collegare le cuffie, ridurre al minimo il volume

con la manopola PHONES. In caso contrario, forti rumori

improvvisi potrebbero danneggiare l’udito o causare altri

problemi.

9

Pulsante MIXER PANEL

Premere per aprire il pannello Mixer, che è possibile

utilizzare per effettuare varie impostazioni dallo schermo di

un computer collegato via USB.
Premere di nuovo per chiuderlo quando è aperto.
Quando Analog 1 è impostato su MIC nella pagina MIXER,

tenere premuto il pulsante fino a quando l’indicatore INPUT

1 +48V si illumina per fornire alimentazione Phantom alla

presa ANALOG (BALANCED) MIC IN 1 (vedere “Microfoni” a

pagina 14).

0

Manopola PHONES LEVEL

Usare per regolare il livello di uscita della presa PHONES.
Quando il pulsante LINK LINE è attivo, usarlo per regolare

il livello di uscita sia della presa PHONES che delle prese

ANALOG (BALANCED) OUTPUT L/R.

q

Pulsante/indicatore LINK LINE

Premere questo pulsante per attivare la funzione di

collegamento linea, in modo che è possibile utilizzare la

manopola PHONES LEVEL per regolare le prese ANALOG

(BALANCED) OUTPUT L/R.
Quando la funzione di collegamento linea è attiva, questo

indicatore si illumina.
Quando Analog 2 è impostato su MIC nella pagina MIXER,

tenere premuto il pulsante fino a quando l’indicatore INPUT

2 +48V si illumina per fornire alimentazione Phantom alla

presa ANALOG (BALANCED) MIC IN 2 (vedere “Microfoni” a

pagina 14).

CAUTELA

Lo spegnimento di LINK LINE con il pulsante farà sì che il

livello del segnale ANALOG (BALANCED) OUTPUT L/R

torni a pieno livello di linea. Quando si spegne LINK LINE,

controllare e regolare prima i livelli sulle apparecchiature di

monitoraggio audio collegate.

NOTA

Lo stato On/Off della funzione di collegamento linea viene

mantenuto anche quando l’unità viene spenta.

Lo stato del pulsante LINK LINE è impostato su ON di

fabbrica, in tal modo il livello ai connettori ANALOG

(BALANCED) OUTPUT L/R è determinato dal controllo

PHONES LEVEL. Se questo non è richiesto, si prega di

utilizzare il pulsante LINK LINE per disattivare questa

funzione.
